MHZ CASE Reflection Montageanleitung
MONTAGEANLEITUNG

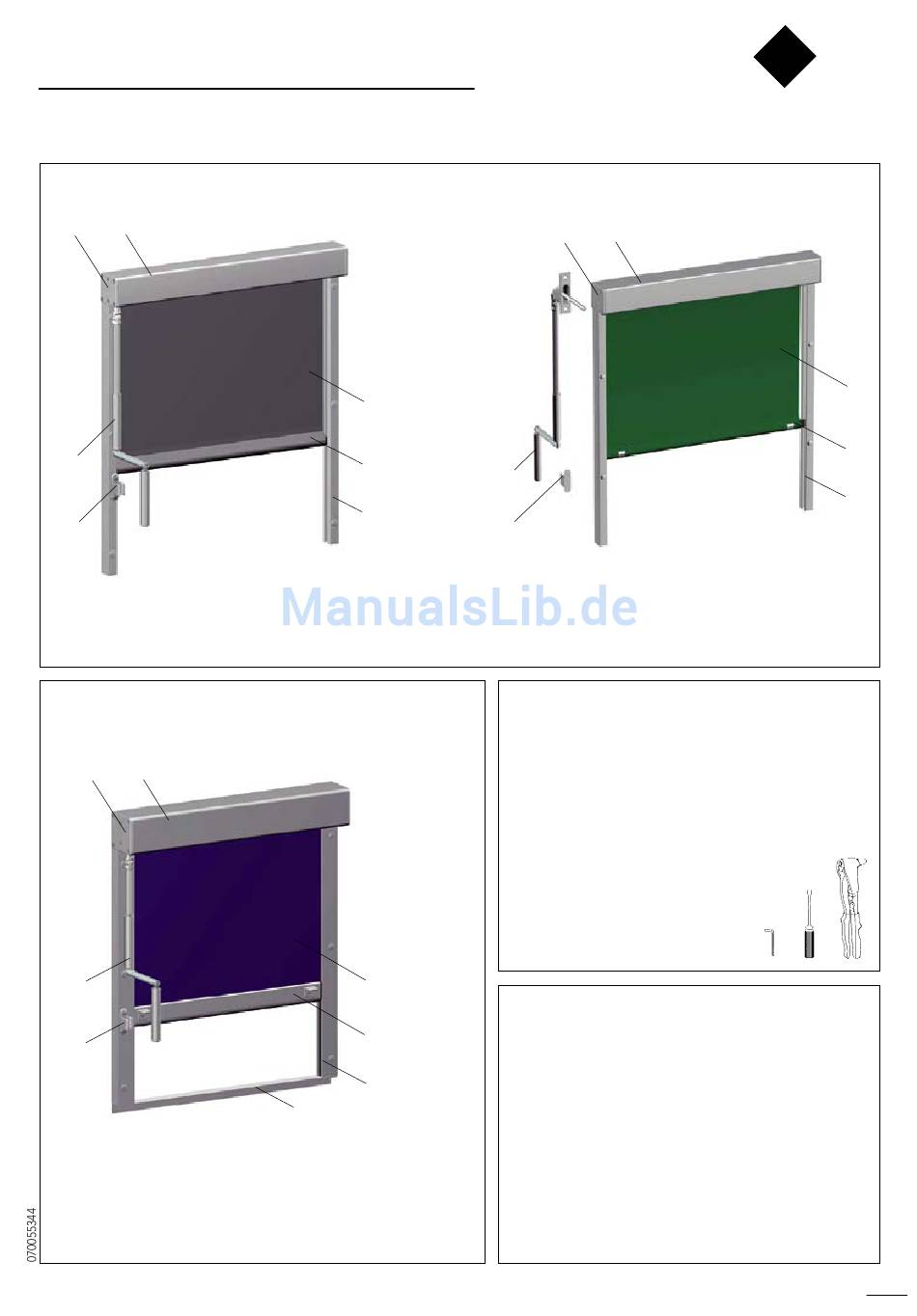

Kassettenrollo CASE Reflection, Shadow und Blackout
Reflection
5
4
2
3
Blackout
5
4
2
3
Technische Änderungen vorbehalten, Ausgabe 06.2009
Innenbereich
6
7
1
1. Führungsschiene mit
Kunststoffabdeckungen
2. Kurbelbedienung
3. Kurbelhalter
4. Seitenlager
Innenbereich
6
7
1
8
1. Führungsschiene
2. Kurbelbedienung
3. Kurbelhalter
4. Seitenlager
5. Kassette
6. Behang
7. Alu-Fallstab
8. Abschlusswinkel
Shadow
5
4
2
3
5. Kassette
6. Behang
7. Innenliegender Fallstab/
bei Typ Shadow zusätzlich
mit Clip gesichert
Lieferung sofort auf Transportschäden überprüfen.
Den Inhalt der Sendung mit dem Lieferschein
vergleichen.
Achtung:
Auslieferung ohne Befestigungsmaterial.
Befestigungsmaterial muss vom Monteur mit vor-
handenem Montageuntergrund abgestimmt werden.
Benötigtes Werkzeug:
- Innensechskantschlüssel SW 2
- Schraubendreher
- Nietzange
Inhaltsverzeichnis
Kassettenrollo CASE Reflection
Kassettenrollo CASE Shadow
Kassettenrollo CASE Blackout
Einstellung Getriebe
Einstellung Elektroantrieb Somfy
für Kassette 53 - LT28 (nur Reflection)
für Kassette 70 - LS40 (nur Reflection)
für Kassette 95 - LT50 (nur Reflection)
Elektrische Anschlussanweisung Somfy LS40 + LT50
(Reflection, Shadow und Blackout)
Bohrschablone
MHZ
Aussenbereich
S. 2 - S.3
S. 4 - S.5
S. 6 - S.7
S. 8
S. 9
S.10
S.11
S.12
letzte Seite
6
7
1
1
Verwandte Anleitungen für MHZ CASE Reflection
Inhaltszusammenfassung für MHZ CASE Reflection
- Seite 1 MONTAGEANLEITUNG Kassettenrollo CASE Reflection, Shadow und Blackout Shadow Reflection Aussenbereich Innenbereich 1. Führungsschiene mit 5. Kassette Kunststoffabdeckungen 6. Behang 2. Kurbelbedienung 7. Innenliegender Fallstab/ 3. Kurbelhalter bei Typ Shadow zusätzlich 4. Seitenlager mit Clip gesichert Lieferung sofort auf Transportschäden überprüfen.
- Seite 2 Montageanleitung Kassettenrollo CASE Technische Daten CASE Reflection / Shadow Reflection Shadow Kassette 53 Kassette 53 Breite von 50 cm bis 200 cm Breite von 50 cm bis 200 cm Höhe von 50 cm bis 260 cm Höhe von 50 cm bis 240 cm Kassettengröße: 53x53 mm...
- Seite 3 Montageanleitung Kassettenrollo CASE Reflection flache Seite muss zur Rauminnen- seite zeigen Schritt 1 Schritt 2 Frontmontage Nischenmontage Schritt 1 Schritt 1 ø 3,2 ø 3,2 Schritt 2 Schritt 2 Schritt 3 ø 3,9 x 13 oder ø 3,5 x 35 Nicht im Lieferumfang enthalten! ø...
- Seite 4 Montageanleitung Kassettenrollo CASE Shadow 2 mm Nischenmontage Frontmontage Masse in mm Kassette 53: X = 40 mm Getriebedurch- Kassette 70: X = 48,5 mm führung Kassette 95: X = 61 mm (Masse sind für Kurbelausgang 90° unten Bohrschablone siehe S.13) Schritt 1 Schritt 1 ø...
- Seite 5 Montageanleitung Kassettenrollo CASE Shadow Nischenmontage Frontmontage Schritt 1 Schritt 1 ø 3,2 ø 3,2 Schritt 2 Schritt 2 Schritt 3 ø 3,9 x 9,5 oder ø 3,5 x 13 Nicht im Lieferumfang enthalten! ø 4 ø 3,9 x 9,5 ø 3,9 x 9,5 Nicht im Lieferumfang enthalten! Nicht im Lieferumfang enthalten! Technische Änderungen vorbehalten, Ausgabe 06.2009...
- Seite 6 Montageanleitung Kassettenrollo CASE Blackout Technische Daten CASE Blackout Kassette 53, inkl. hintere Blende Breite von 50 cm bis 160 cm Höhe von 50 cm bis 160 cm Kassettengröße: 53x53 mm Kassette 70, inkl. hintere Blende Breite von 50 cm bis 260 cm Höhe von 50 cm bis 300 cm Kassettengröße: 70x70 mm Kassette 95, inkl.
-
Seite 7: Schritt
Montageanleitung Kassettenrollo CASE Blackout Schritt 1 Schritt 2 Frontmontage Nischenmontage Schritt 1 Schritt 1 Schritt 2 Schritt 2 Schritt 3 ø 3,9 x 13 oder ø 3,5 x 35 Nicht im Lieferumfang enthalten! ø 4 x 6 Im Lieferumfang enthalten! Technische Änderungen vorbehalten, Ausgabe 06.2009... - Seite 8 Montageanleitung Kassettenrollo CASE Endlageneinstellung für Getriebe, Anschlag in Ausfallrichtung einstellen Standardmässig ist die Endlageneinstellung der Anlagen werkseitig voreingestellt. Anlagen mit einer Höhe größer 320 cm können werkseitig nicht eingestellt werden 15 mm 15 mm Behang fährt nicht auf die gewünschte Höhe ab! Behang fährt über die gewünschte Höhe hinaus! 1.
-
Seite 9: Technische Änderungen Vorbehalten, Ausgabe 06.2009
Montageanleitung Kassettenrollo CASE Reflection Einstellung Elektroantrieb für Kassette 53 Für Somfy-Antriebe LT 28 Endlageneinstellung für Motoren (24V) Kassettengrösse 53x53 mm, Tuchwelle ø35 mm Drehrichtung 1 Schnelle Einstellung Endabschaltung Drehrichtung 2 Einstellen der Endlagen Die Endlage ist eingestellt. 1. Einstelltaste drücken, arretieren und in die gewünschte Endlage fahren. - Seite 10 Montageanleitung Kassettenrollo CASE Reflection Einstellung Elektroantrieb für Kassette 70 Standardmässig ist die Endlageneinstellung der Anlagen werkseitig voreingestellt. Anlagen mit einer Höhe größer 320 cm können werkseitig nicht eingestellt werden Für Somfy-Antriebe LS 40 Endlageneinstellung für Motoren Kassettengrösse 70x70 mm, Tuchwelle ø45 mm...
- Seite 11 Montageanleitung Kassettenrollo CASE Reflection Einstellung Elektroantrieb für Kassette 95 Standardmässig ist die Endlageneinstellung der Anlagen werkseitig voreingestellt. Anlagen mit einer Höhe größer 320 cm können werkseitig nicht eingestellt werden Für Somfy-Antriebe LT 50 Endlageneinstellung für Motoren Kassettengrösse 95x95 mm, Tuchwelle ø57 mm...
- Seite 12 Montageanleitung Kassettenrollo CASE Reflection, Shadow und Blackout Für SOMFY-Antriebe LS 40 und LT 50 Endlageneinstellung für Motoren Elektrische Anschlussanweisung Beschreibung der Antriebe Prinzip Schaltplan-Schalter Somfy-Einsteckantriebe sind Einphasen-Kondensatormotoren mit Netz L1 N PE eingebauten Endlagenschaltern, Bremse und Getriebe - also nicht nur Abzweigdose ein Elektromotor, sondern ein komplettes Antriebssystem.
- Seite 13 Bohrung ø15 Bohrschablone Getriebedurch- führung für SHADOW bei Kurbelausgang 45° Technische Änderungen vorbehalten, Ausgabe 06.2009 MHZ Hachtel GmbH & Co. KG Tannenbergstrasse 145 73230 Kirchheim/Teck Telefon: 0 70 21 / 98 46-0 Telefax: 0 70 21 / 98 46-11 ...
