Montageanleitung Kassettenrollo CASE

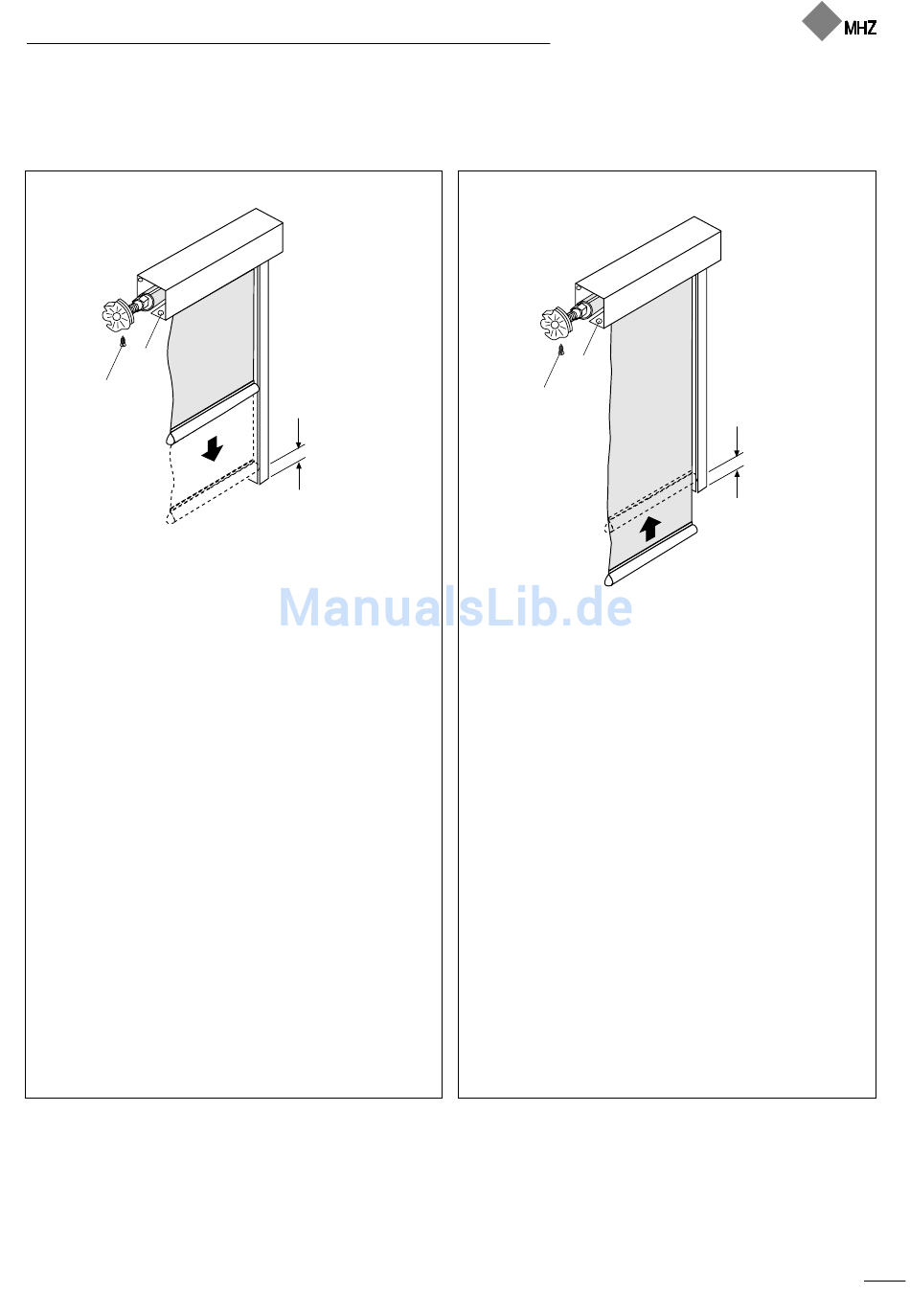

Endlageneinstellung für Getriebe, Anschlag in Ausfallrichtung einstellen
Standardmässig ist die Endlageneinstellung der Anlagen werkseitig voreingestellt.
Anlagen mit einer Höhe größer 320 cm können werkseitig nicht eingestellt werden
2
1
Behang fährt nicht auf die gewünschte Höhe ab!
1. Behang ganz ausfahren
2. Schraube (1) durch Bohrung (2) lösen
(Innensechskantschlüssel SW 5)
3. Tuch bis auf gewünschte Höhe ausfahren
(Achtung: Nicht darüber hinausfahren, sonst muss
Anschlag wie rechts beschrieben eingestellt
werden!)
4. Schraube (1) fest anziehen
5. Anschlag kontrollieren, Behang einfahren und bis
Anschlag ausfahren
Technische Änderungen vorbehalten, Ausgabe 06.2009
15 mm
2
1
Behang fährt über die gewünschte Höhe hinaus!
1. Behang ganz ausfahren
2. Schraube (1) durch Bohrung (2) lösen
(Innensechskantschlüssel SW 5)
3. Behang schnell einfahren
4. Schraube (1) leicht anziehen
5. Behang bis unteren Anschlag ausfahren
Sollte der untere Anschlag immer noch zu weit
unten sitzen, Schritt 2-5 wiederholen, bis der
Anschlag über dem gewünschten Punkt liegt
6. Schraube (1) lösen
7. Behang bis auf gewünschte Höhe ausfahren
8. Schraube (1) fest anziehen
9. Anschlag kontrollieren, Behang einfahren und bis
Anschlag ausfahren
15 mm
