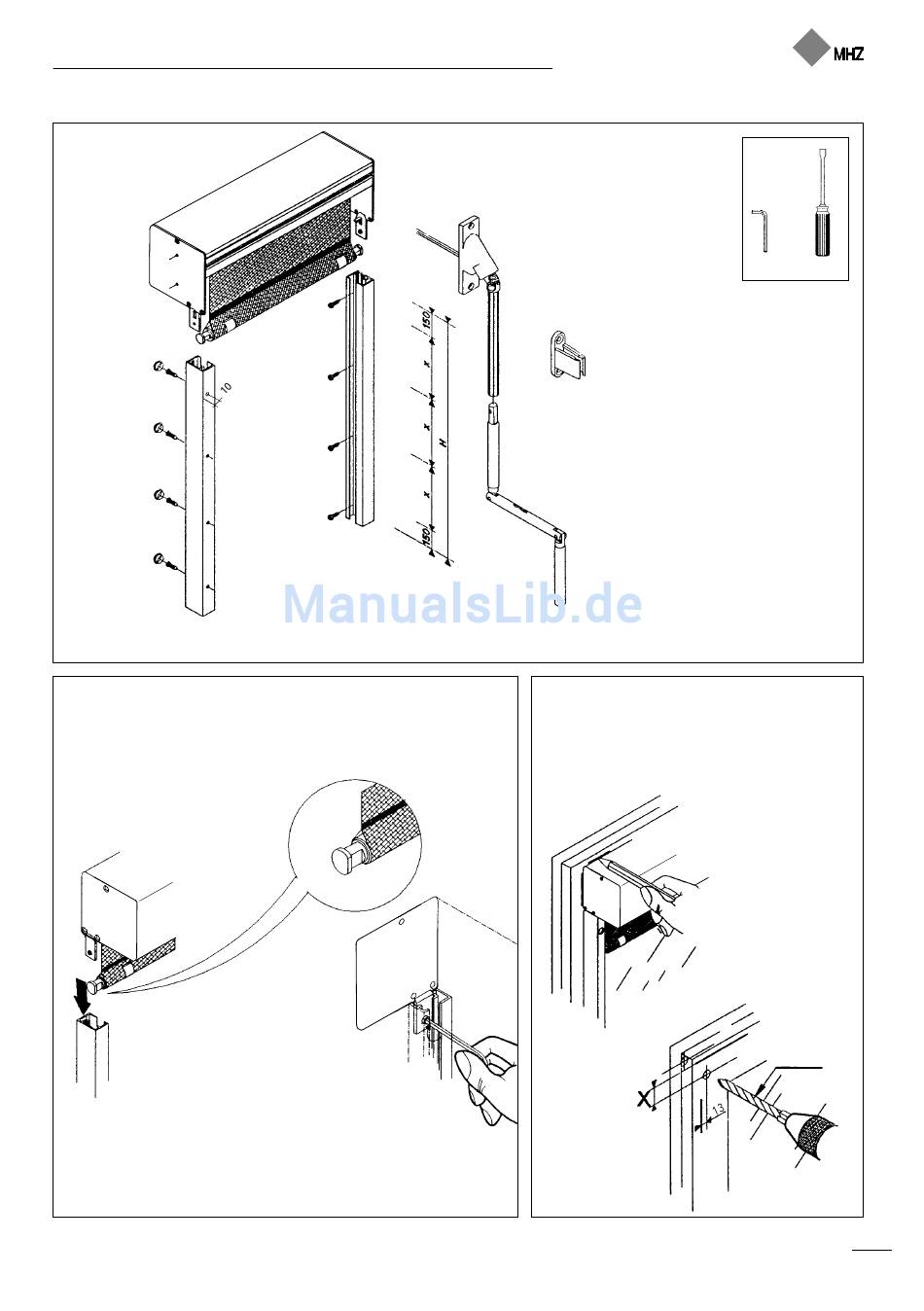

Montageanleitung Kassettenrollo CASE Shadow
Frontmontage
Schritt 1
Technische Änderungen vorbehalten, Ausgabe 06.2009
Nischenmontage
Schritt 2
Kassette 53: X = 40 mm
Getriebedurch-
Kassette 70: X = 48,5 mm
führung
Kassette 95: X = 61 mm
(Masse sind für Kurbelausgang 90° unten
Bohrschablone siehe S.13)
Schritt 1
2 mm
Masse in mm
ø 3,5
Schritt 2
