MHZ CASE Reflection Montageanleitung Seite 10

Montageanleitung Kassettenrollo CASE Reflection
Einstellung Elektroantrieb für Kassette 70
Standardmässig ist die Endlageneinstellung der Anlagen werkseitig voreingestellt.
Anlagen mit einer Höhe größer 320 cm können werkseitig nicht eingestellt werden
Für Somfy-Antriebe LS 40 Endlageneinstellung für Motoren

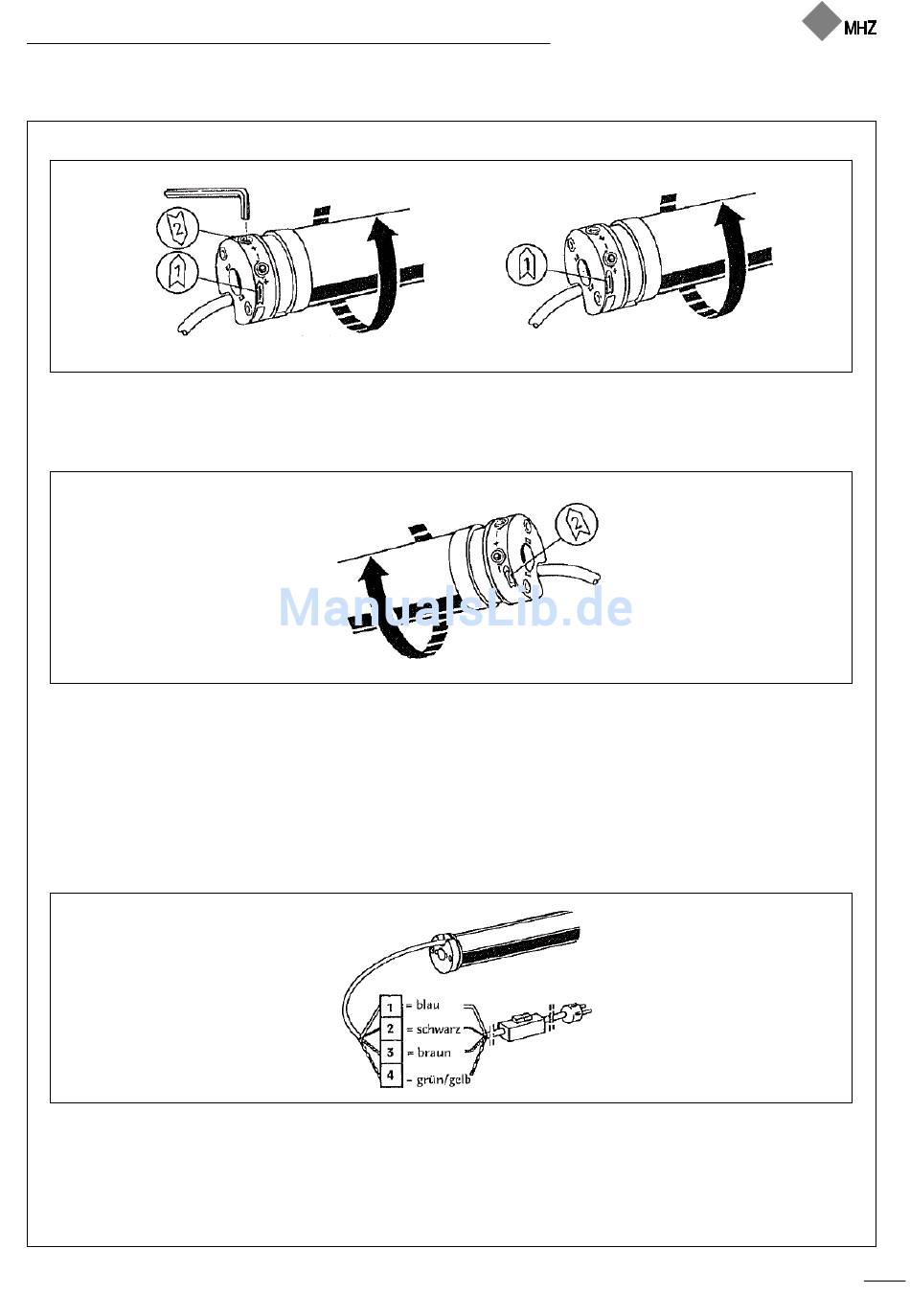

Einstellen der Endlagenschalter
Den Einstellrändeln 1+2 sind Laufrichtungspfeile zugeordnet.
Ein Einstellen über Inennsechskant kann in entsprechender
Richtung
Auf - Richtung
a) Einstellrändel anhand der Laufrichtungspfeile feststellen.
b) Antrieb in Auf-Richtung laufen lassen. Währenddessen
Einstellzahnrad in Minus-Richtung drehen bis der Antrieb
abschaltet.
Dann Einstellzahnrad so lange in Plus-Richtung drehen, bis
der Behang die gewünschte Endlage erreicht hat.
Wenn bei kurzem Behang der Antrieb nicht vor der oberen
Endlage abgeschaltet hat, Behang noch einmal ablassen
und den Vorgang wie unter b) beschrieben wiederholen.
Probelauf
Antrieb in beide Laufrichtungen bis zum Abschalten der
Endlagen laufen lassen. Feinregulierung der Endlagen
gegebenenfalls vornehmen. Der Antrieb hat eine
bauartbedingte Einschaltdauer von ca. 4 Minuten.
Bei den Einstell- und Probeläufen kann es vorkommen
Technische Änderungen vorbehalten, Ausgabe 06.2009
Drehrichtung
Kassettengrösse 70x70 mm, Tuchwelle ø45 mm
mit dem Innensechskantschlüssel erfolgen.
Das Drehen der Einstellräder in Richtung + (plus) vergrössert
den Einstellbereich. Ein Drehen in Richtung - (minus) verkürzt
Ab - Richtung
Antrieb in Ab-Richtung laufen lassen, dabei das
entsprechende Einstellzahnrad in minus-Richtung drehen,
bis der Antrieb abschaltet. Dann Einstellzahnrad so lange
in Plus-Richtung drehen, bis der Behang die gewünschte
untere Endlage erreicht hat.
Wenn bei kurzem Behang der Antrieb nicht vor der unteren
Endlage abschaltet, Behang noch einmal hochlassen und
den Vorgang wiederholen.
dass der eingebaute Thermoschutz den Motor abstellt. Bitte
in diesen Fällen abwarten bis der Antrieb sich abgekühlt hat
(je nach Aussenthemperatur ca. 10-15 Minuten) und wieder
betriebsbereit ist.
10
