MHZ CASE Reflection Montageanleitung Seite 13

Montageanleitung Kassettenrollo CASE
Bohrung ø15
13 13

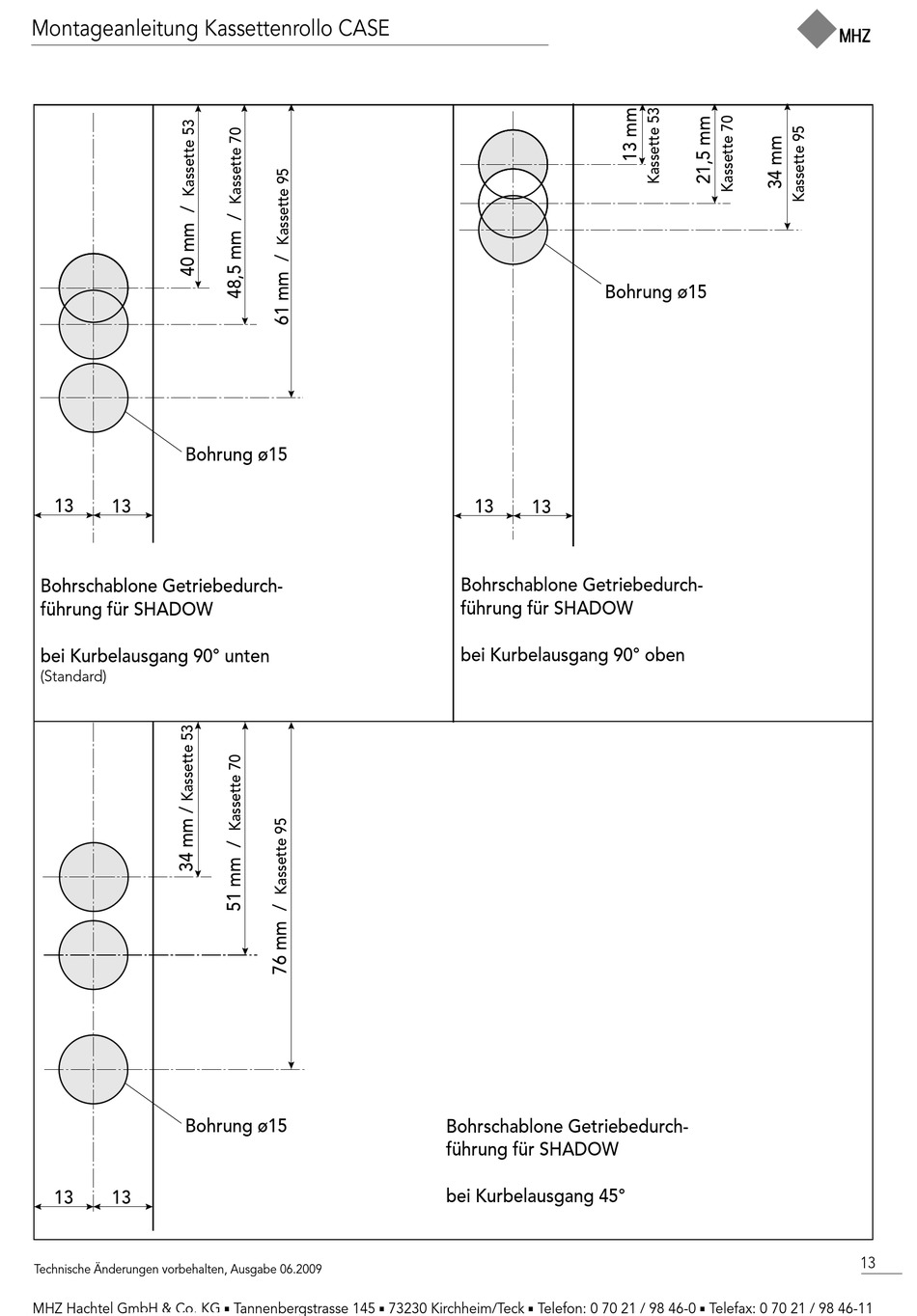

Bohrschablone Getriebedurch-
führung für SHADOW
bei Kurbelausgang 90° unten
(Standard)
Bohrung ø15
13 13
Technische Änderungen vorbehalten, Ausgabe 06.2009
MHZ Hachtel GmbH & Co. KG Tannenbergstrasse 145 73230 Kirchheim/Teck
 
Bohrung ø15
13
13
Bohrschablone Getriebedurch-
führung für SHADOW
bei Kurbelausgang 90° oben
Bohrschablone Getriebedurch-
führung für SHADOW
bei Kurbelausgang 45°
Telefon: 0 70 21 / 98 46-0

13
Telefax: 0 70 21 / 98 46-11

