Installation / Verbrennungsluft / Anschluss an den Schornstein

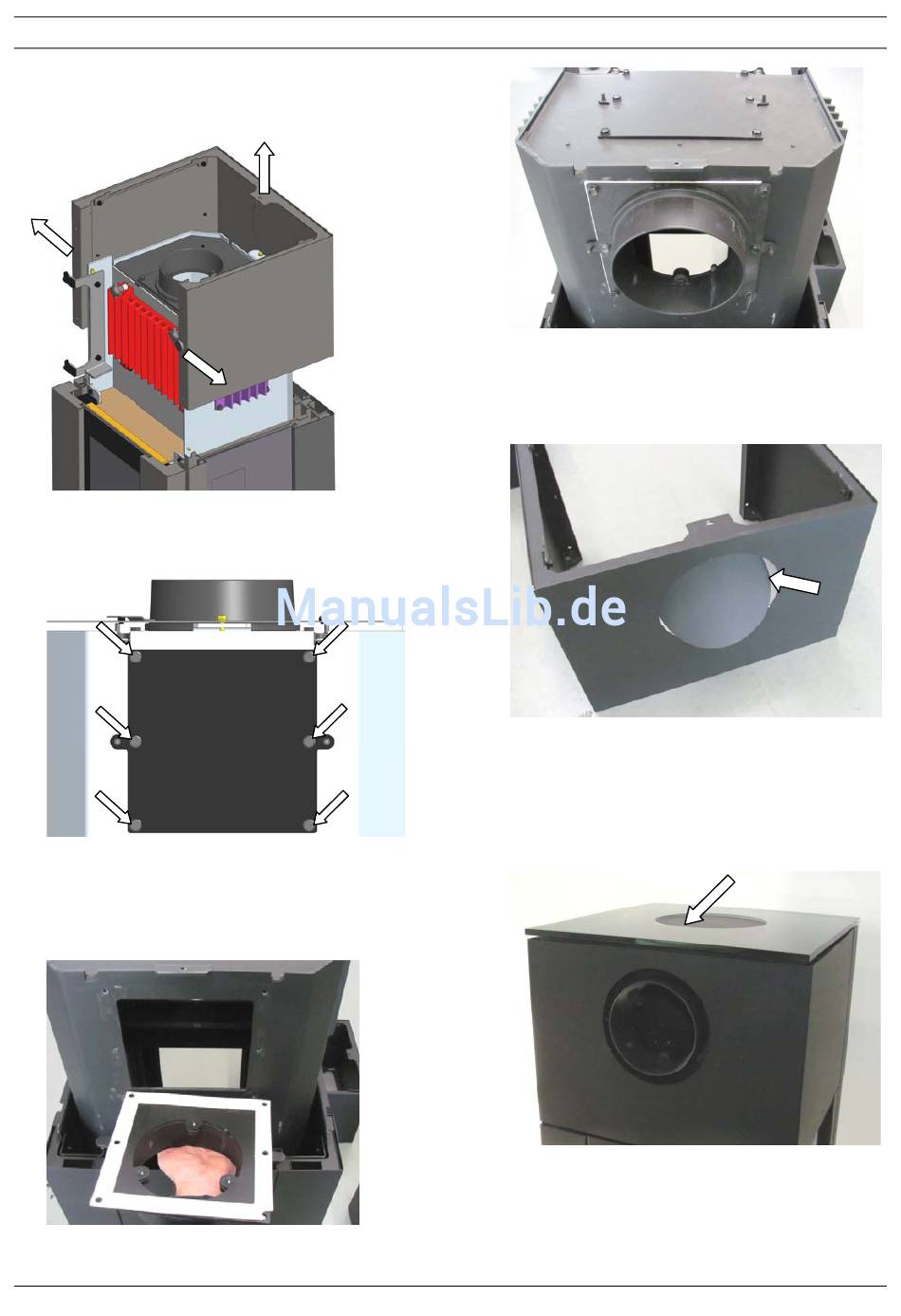

5. Die obere Verkleidung nach oben abnehmen. Da-
zu die Verkleidung im vorderen Bereich etwas
auseinanderziehen.
Abb. 28: Demontage obere Verkleidung
6. Die Schrauben des Blinddeckels auf der Rücksei-
te lösen.
Abb. 29: Verschraubungen Blinddeckel
7. Den Blinddeckel mit dem Rauchrohrstutzen tau-
schen und beides wieder verschrauben (Abb. 31).
Die Dichtung des Blinddeckels nun für den
Rauchrohrstutzen verwenden (Abb. 30).
Abb. 30: Dichtung Rauchrohrstutzen
Anleitung_KK61_NewLook_2013_10_22
Abb. 31: Rauchrohrstutzen horizontal
8. Auf der Rückseite der oberen Verkleidung das
runde Blech mit einem Metallsägeblatt heraus-
trennen.
Abb. 32: Ausbruch horizontaler Anschluss
9. Die obere Verkleidung, die vordere Klappe und
den Deckel wieder montieren.
10. Den im Aschekasten mitgelieferten Blinddeckel in
die Aussparung des Ofendeckels legen.
Abb. 33: Rauchgasstutzen horizontal fertig
montiert
Seite 17 von 28
