Фрезоване
I Използвайте електроинструмента само с
монтиран кожух. Загубата на контрол над
електроинструмента може да предизвика
наранявания.
I Преди започване на фрезоването се
уверете, че маркировката „L" на кожуха 2 е
срещу символа „ " на задвижващия
модул 1.
Упътване: не забравяйте, че фрезерът 4
винаги се подава от основната плоча 7.
Внимавайте да не повредите шаблона или
обработвания детайл.
Установете дълбочината на фрезоване, както
е описано по-горе.
Включете електроинструмента и го поставете
на мястото на фрезоване.
Изпълнете фрезоването, като внимавате да
поддържате постоянна скорост на подаване.
След приключване на фрезоването изключете
електроинструмента. Не го оставайте, преди
въртенето на фрезера да е спряло напълно.
Фрезоване с копираща втулка
С помощта на копиращата втулка 14 върху
обработваните детайли могат да се пренасят
контури от образци или шаблони.
Поставяне на копиращата втулка 14
H
(вижте фигура )
Развийте напълно и извадете цилиндричните
винтове от долната страна на
антифрикционната плоча 6 и демонтирайте
антифрикционната плоча 6. Поставете
гумения пръстен 15 и след това копиращата
втулка 14 в кръглата антифрикционна
плоча 16, както е показано на фигурата.
Затегнете кръглата антифрикционна плоча 16
към основната плоча 7 с включените в
окомплектовката винтове с плоски глави.
Настройване/центроване на копиращата
втулка (вижте фигура I
За да остава разстоянието между центъра на
фрезоване и копиращата втулка постоянно по
целия профил, при необходимост копиращата
втулка и плъзгащата плоча могат да бъдат
настроени една спрямо друга.
Развийте застопоряващите винтове 17 прибл.
на 2 оборота, така че основната плоча 16 да
може да се движи свободно.
Поставете центроващия дорник 18 в
патронника, както е показано на фигурата.
Затегнете холендровата гайка на ръка, така че
центроващият дорник да може да се движи.
146 |
Български
Чрез леко изместване на основната плоча 16
подравнете един спрямо друг центроващия
дорник 18 и копиращата втулка 14.
Затегнете отново застопоряващите винтове 17
и извадете центроващия дорник 18 от
патронника.
Фрезоване
Допрете електроинструмента с копиращата
втулка 14 до шаблона.
Водете електроинструмента с подаващата се
копираща втулка по контура на шаблона, като
го притискате леко към шаблона.

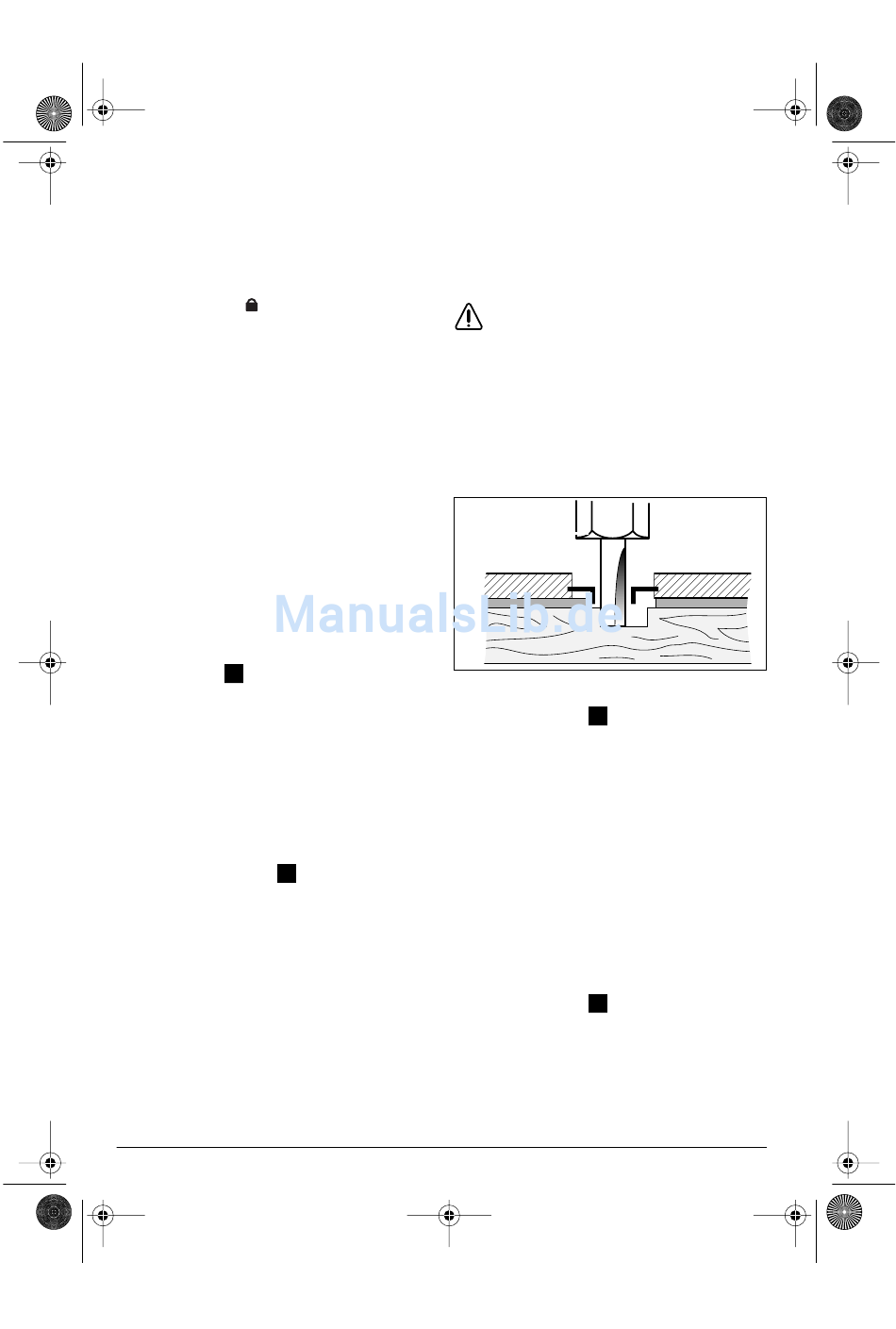

Упътване: Поради издаването на копиращата
втулка шаблонът трябва да е с минимална
дебелина 8 mm.
Фрезоване на ръбове/контури
(вижте фигура
При фрезоване на ръбове/контури без
използване на приспособление за успоредно
водене фрезерът трябва да е с водач или със
сачмен лагер.
Доближете електроинструмента към детайла
странично, докато водещият палец или
сачменият лагера на фрезера допрат до
обработвания ръб на детайла. Водете
електроинструмента по продължение на ръба,
)
като при това внимавате да не променяте
наклона на електроинструмента. Твърде силно
притискане може да повреди ръба на
обработвания детайл.
Фрезоване с приспособление за
успоредно водене
(вижте фигура
Застопорете приспособлението за успоредно
водене 20 към кожуха на фрезата с винта с
накатена глава 19.
С винта с крилчата глава 21 на
приспособлението за успоредно водене
установете желаната дълбочина.
Изберете фрезер с диаметър,
по-малък от вътрешния диаметър на
копиращата втулка.
)
K
)
L
