По окончании процесса фрезерования
выключите электроинструмент. Никогда не
выпускайте электроинструмент из рук, пока
фреза полностью не остановится.
Фрезерование с копировальной
втулкой
С помощью копировальной втулки 14 на
деталь можно перенести контуры образцов
или шаблонов.
Установка копировальной втулки 14
H
(см. рис. )
Выверните 4 цилиндрических винта из
подошвы скольжения 6 и снимите ее. Вложите
резиновое кольцо 15 и затем втулку
копирования 14 в круглую подошву
скольжения 16 согласно рисунку. Привинтите
круглую подошву 16 поставленными винтами с
плоской головкой к опорной платформе 7.
Юстировка/центрирование копировальной
втулки (см. рис. )
I
Для соблюдения одинакового расстояния от
центра фрезы и края копировальной втулки
последняя может быть центрирована, при
необходимости, по отношению к подошве
скольжения.
Отпустите крепежные винты 17 приб. на
2 оборота так, чтобы подошва скольжения 16
свободно двигалась.
Установите оправку центрирования 18 в
гнездо рабочего инструмента согласно рис.
Затяните рукой накидную гайку так, чтобы
оправка центрирования еще вращалась.
Установите оправку центрирования 18 и
копировальную втулку 14 с помощью
небольшого смещения платформы
скольжения 16 друг к другу.
Затяните крепежные винты 17 и выньте
оправку центрирования 18 из гнезда рабочего
инструмента.
Процесс фрезерования
Диаметр фрезы должен быть меньше
внутреннего диаметра копировальной
втулки.
Установите электроинструмент
копировальной втулкой 14 к шаблону.
Ведите электроинструмент с выступающей
копировальной втулкой с небольшим боковым
прижатием вдоль шаблона.

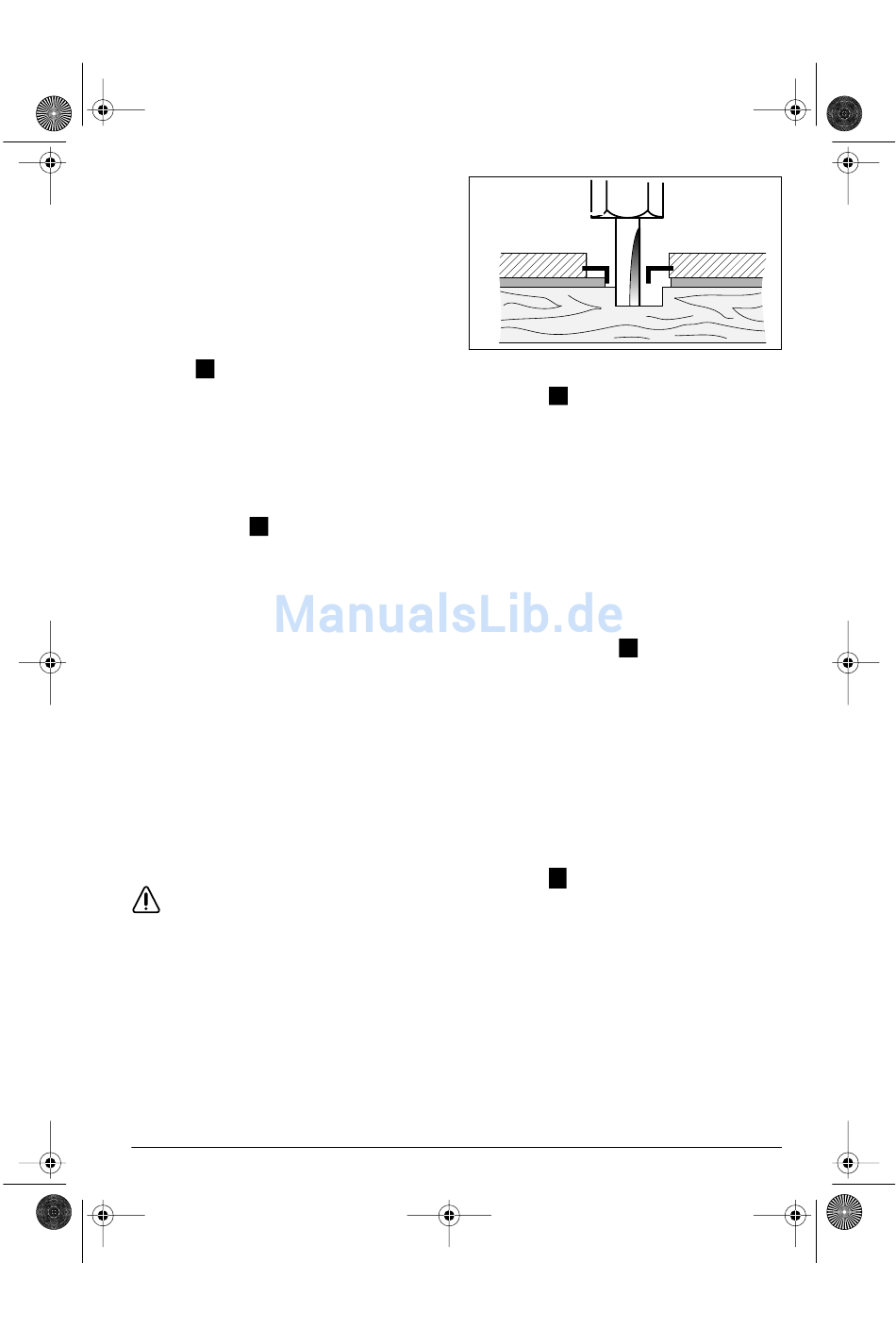

Примечание: Из-за выступающей высоты
копировальной втулки высота шаблона
должна быть не менее 8 мм.
2 609 140 541 • 22.1.08
Фрезерование кромок и профилей
(см. рис. )
K
При фрезеровании кромок или профиля без
параллельного упора фрезерный инструмент
должен быть оснащен направляющей цапфой
или шарикоподшипником.
Подведите электроинструмент со стороны к
заготовке до упора направляющей цапфы или
шарикоподшипника фрезы в обрабатываемую
кромку заготовки. Ведите электроинструмент
вдоль кромки заготовки и следите при этом за
перпендикулярным положением. Слишком
большое усилие может повредить кромку
заготовки.
Фрезерование с параллельным
упором (см. рис.
L
Закрепите параллельный упор 20 на корпусе
винтом с накатанной головкой 19.
Установите барашковым винтом на
параллельном упоре 21 желаемую глубину
упора.
Ведите включенный электроинструмент с
равномерной подачей и боковым прижатием к
параллельному упору 20 вдоль кромки
заготовки.
Фрезерование с направляющим
вспомогательным элементом
(см. рис. )
M
Направляющий элемент 22 служит для
фрезерования кромок фрезами без
направляющей цапфы или
шарикоподшипника.
Закрепите направляющий элемент 22 на
корпусе винтом с накатанной головкой 19.
Ведите электроинструмент обеими руками с
равномерной подачей вдоль кромки заготовки.
Боковое расстояние
Для изменения количества снимаемого
материала Вы можете установить на
направляющем элементе боковое расстояние
к заготовке.
)
