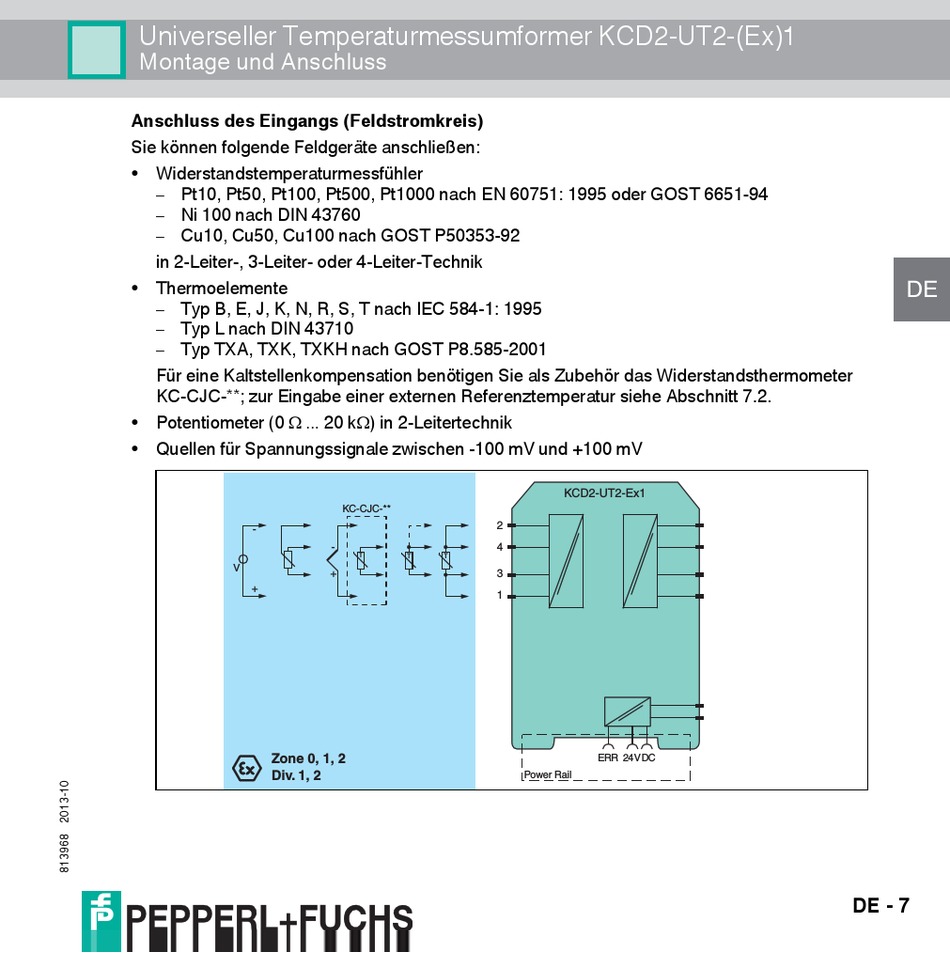

Universeller Temperaturmessumformer KCD2-UT2-(Ex)1
Montage und Anschluss
Anschluss des Eingangs (Feldstromkreis)
Sie können folgende Feldgeräte anschließen:
• Widerstandstemperaturmessfühler
 Pt10, Pt50, Pt100, Pt500, Pt1000 nach EN 60751: 1995 oder GOST 6651-94
 Ni 100 nach DIN 43760
 Cu10, Cu50, Cu100 nach GOST P50353-92
in 2-Leiter-, 3-Leiter- oder 4-Leiter-Technik
• Thermoelemente
 Typ B, E, J, K, N, R, S, T nach IEC 584-1: 1995
 Typ L nach DIN 43710
 Typ TXA, TXK, TXKH nach GOST P8.585-2001
Für eine Kaltstellenkompensation benötigen Sie als Zubehör das Widerstandsthermometer
KC-CJC-**; zur Eingabe einer externen Referenztemperatur siehe Abschnitt 7.2.
• Potentiometer (0  20 k) in 2-Leitertechnik
• Quellen für Spannungssignale zwischen -100 mV und +100 mV
-
V
+
Zone 0, 1, 2
Div. 1, 2
KC-CJC-**
2
-
4
T T T
+ 3
1
KCD2-UT2-Ex1
ERR 24 V DC
Power Rail
5-
6+
7-
8+
V
9+
24 V DC
10-
Zone 2
Div. 2
DE - 7
