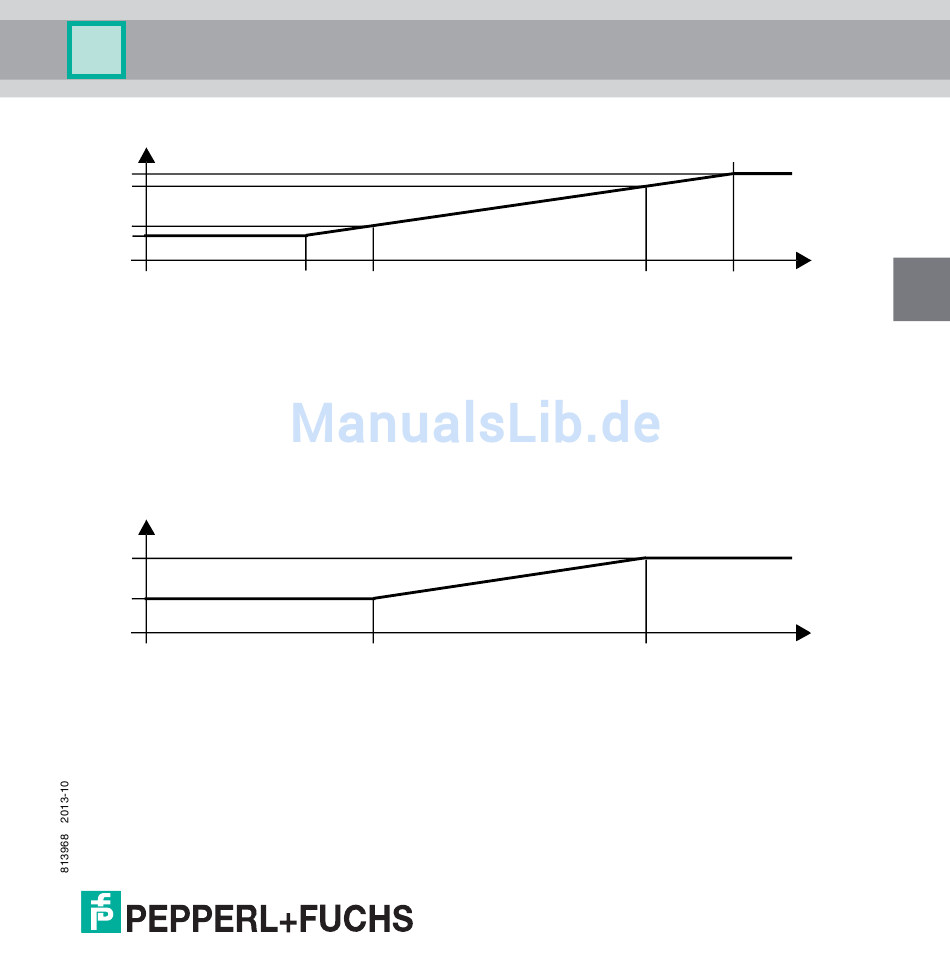

7.4.2 Einstellung 4 mA ... 20 mA (NE 43)
mA
20,5
20,0
4,0
3,8
0
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 4 mA umgesetzt, der Endwert
in 20 mA, Zwischenwerte proportional.
Bei Unterschreitung des Anfangswertes sinkt der Ausgangsstrom linear auf minimal 3,8 mA
(-1,25 % des Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden
(Ausgabe 3,8 mA). Bei Überschreitung des Endwertes steigt der Ausgangsstrom linear auf maxi-
mal 20,5 mA (ca. 103 % des Messbereiches). Weitere Überschreitungen können nicht ausgewer-
tet werden (Ausgabe 20,5 mA).

7.4.3 Einstellung 4 mA ... 20 mA begrenzt

mA
20,0
4,0
0
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 4 mA umgesetzt, der Endwert
in 20 mA, Zwischenwerte proportional.
Eine Unterschreitung des Anfangswertes kann nicht ausgewertet werden (Ausgabe 4 mA). Eine
Überschreitung des Endwertes kann ebenfalls nicht ausgewertet werden (Ausgabe 20 mA).
-1,25 0
Anfangswert
0
Anfangswert
 103
100 % Mess-
Endwert bereich
100 % Mess-
Endwert bereich
