Installation

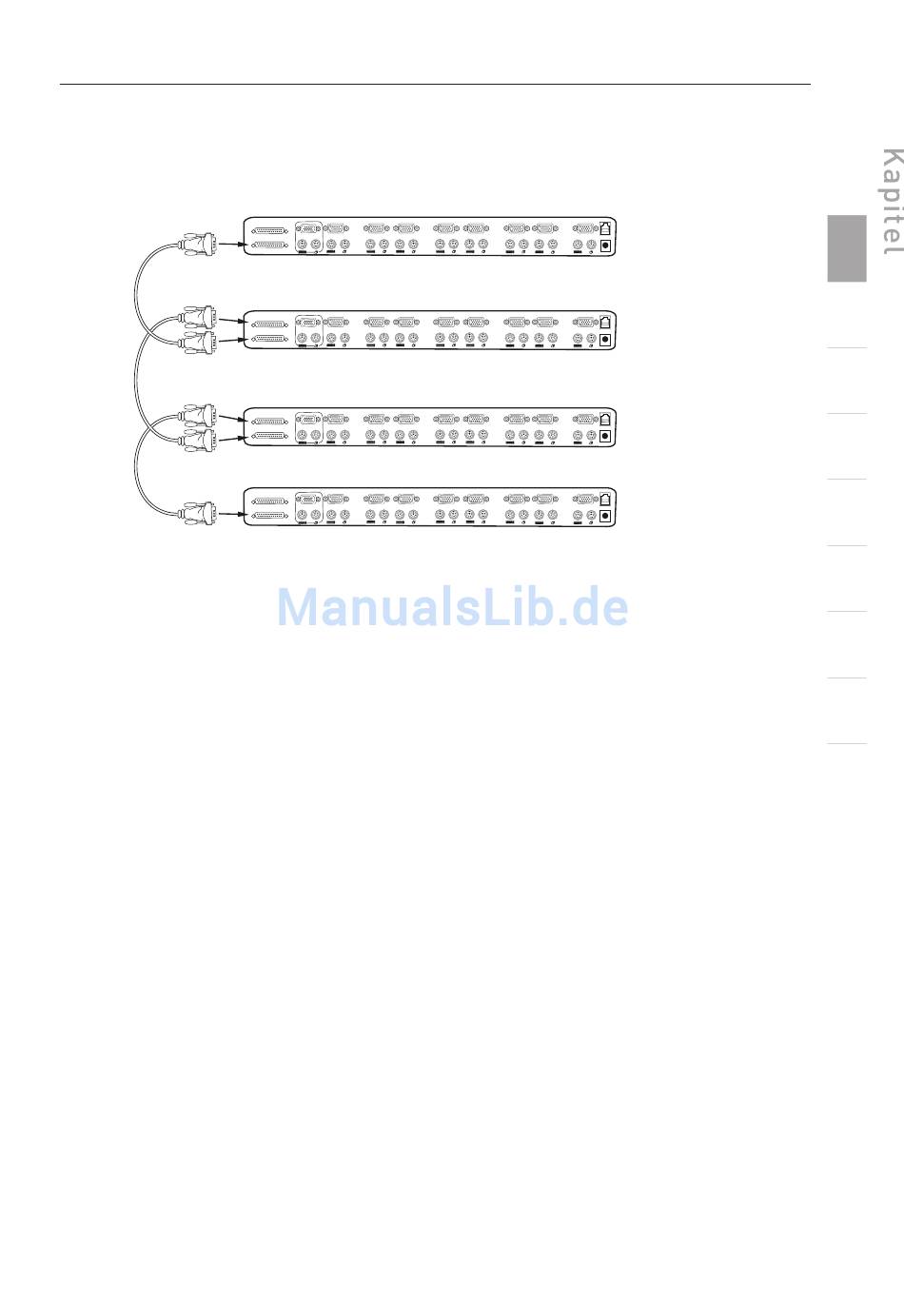

Beispiel für eine Kaskadierung:
Kabel 1
Kabel 2
Kabel 3
Anschließen der Computer:
9. Schließen Sie alle Computer an die Master- und Slave-Umschalter an.
Anweisungen zum Anschließen der Konsole und der Computer an den
PRO2 PS/2 finden Sie unter „Installation eines PRO2-Einzelgeräts"
auf Seite 10.
10. Schließen Sie das Netzteil an den Master-Umschalter an. Fahren Sie
den Master-Umschalter hoch. Das Display des Master-Umschalters
müsste jetzt aufleuchten und die Ziffern „00" anzeigen, die für die
BANK-Adresse stehen.
11. Fahren Sie die Slave-Umschalter nacheinander hoch, indem Sie die
Stecker wieder in die Netzsteckdosen stecken. Beginnen Sie dabei
mit Bank 01. Jeder Switch müsste beim Hochfahren seine BANK-
Adresse anzeigen.
Hinweis:
Wenn die PRO2 PS/2-Geräte falsch nummeriert sind, setzen
Sie das Master-Gerät (BANK 00) zurück, indem Sie gleichzeitig die Tasten
„BANK +" und „BANK -" drücken. Durch das Zurücksetzen des Master-
Umschalters können auch hinzugefügte Slave-Umschalter erkannt werden.
Werden die Switches noch immer nicht korrekt nummeriert, überprüfen
Sie, ob auf allen Switches die richtige BANK-Adresse eingestellt und alle
Kaskadierungskabel ordnungsgemäß angeschlossen sind.
12. Überprüfen Sie, ob das Master-Umschalter alle Slave-Umschalter
erkannt hat, indem Sie die BANKS mit den Tasten „BANK up" und
„BANK down" durchgehen. Wenn alle Slave-Umschalter richtig
erkannt wurden, wird in der LED-Anzeige des Master-Umschalters die
BANK-Adresse des angeschlossenen Slave-Umschalters angegeben.
S l a v e I n p u t
� � � � � � � � � � � � � � � � � � � �
M s a ter I n p u t S / l a v e O u t u p t
� � � �
� �
Master-Gerät
S l a v e n p u t
I
� � � � � � � � � � � �
� � � � � � � �
M s a ter I n p u t S / l a v e O u t u p t
� � � � � �
Slave-Gerät
S l a v e n p u t
I
� � � � � � � � � � � �
� � � � � � � �
M s a ter I n p u t S / l a v e O u t u p t
� � � � � �
Slave-Gerät
S l a v e I n p u t
� � � � � � � � � � � � �
� � � � � � �
M s a ter I n p u t S / l a v e O u t u p t
� � � � � �
Slave-Gerät
� � � � � � � � � � � � � � � � � � � �
� � � � �
� �
� � � � � � � �
(BANK 00)
� � � � � � � � � �
� � � � � � � � � � � � � � �
� � � � � � � �
� �
(BANK 01)
� � � � � � � � � �
� � � � � � � � � � � � � � �
� � � � � � � �
� �
(BANK 02)
� � � � � � � � � � � � � � �
� � � � � � � � � �
� � � � � � � � � �
(BANK 03)
