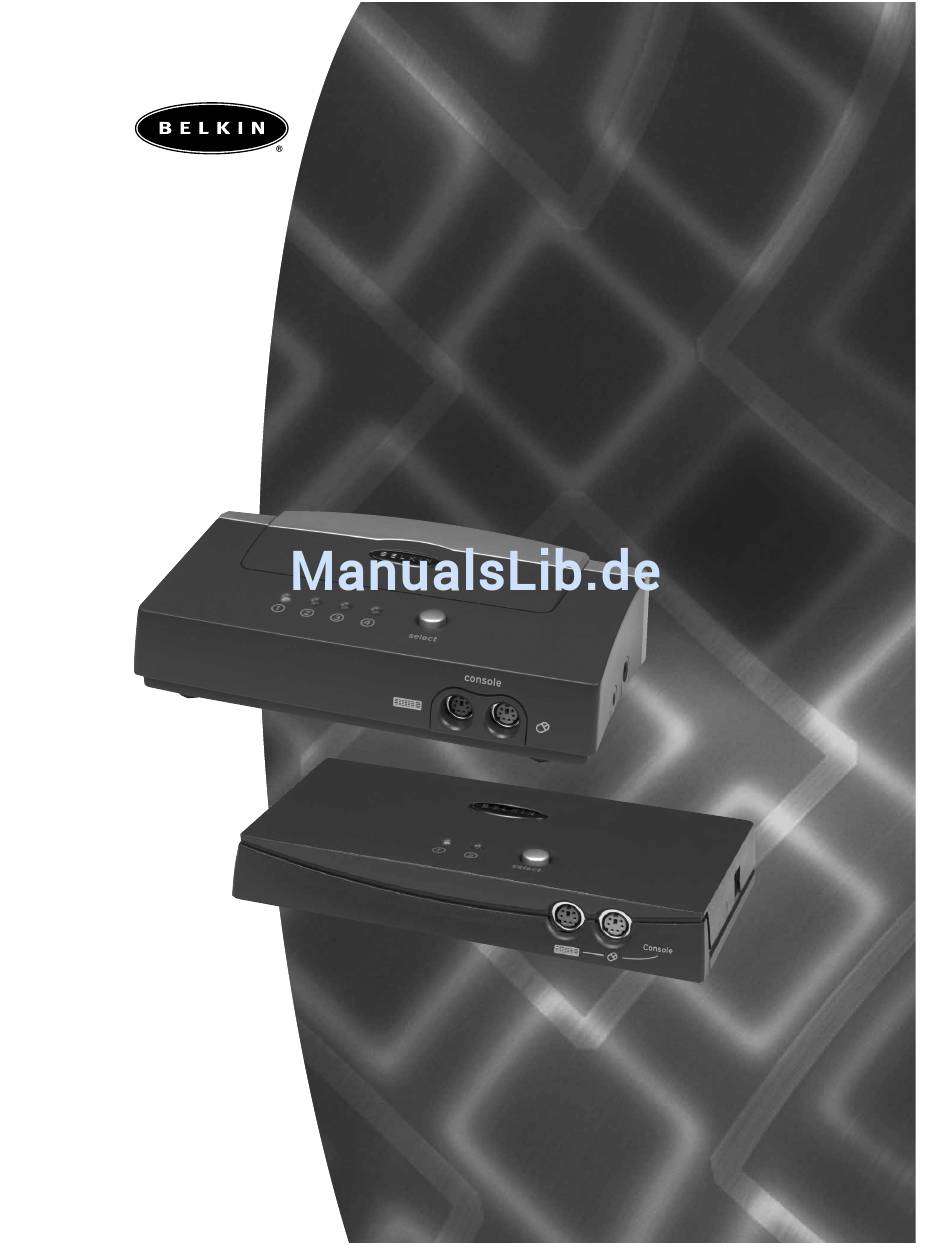

- Seite 1 OmniView ™ Benutzerhandbuch E Series F1DB102P F1DB104P F1DB102P-B...
-
Seite 2: Inhaltsverzeichnis
AutoScan Betrieb ........13 Belkin KVM Verteiler und Zubehör ..... . . 14 OmniView KVM Verteiler . -
Seite 3: Einführung
Für eine schnelle und einfache Installation lesen Sie bitte Ihre Schnellinstallations-anleitung, die Ihrem Verteiler beigefügt ist. Vielen Dank, dass Sie den OmniView E Series KVM Verteiler von Belkin erworben haben. Wir schätzen Ihren Kauf und sind überzeugt, dass Sie bald selbst herausfinden werden, warum mehr als 1 Million Belkin OmniView Produkte in Serverräumen und Testlabors auf der ganzen... -
Seite 4: Übersicht

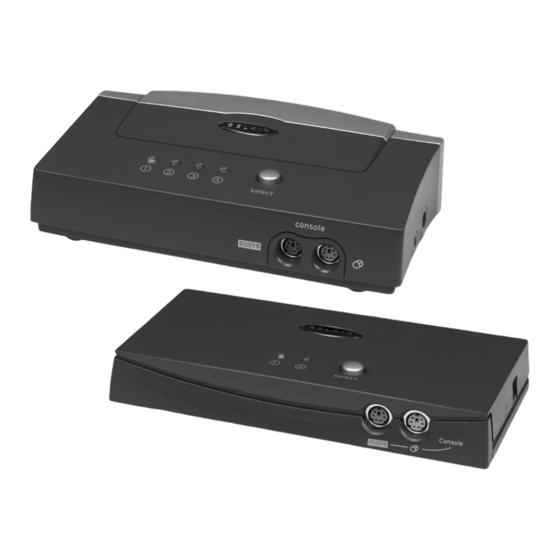

ÜBERSICHT ÜBERSICHT Mit dem Belkin OmniView E Series KVM Verteiler können Sie bis zu vier Computer steuern, je nach dem entsprechenden Modell mit Hilfe einer Tastatur, eines Monitors und einer Maus. OmniView E Series KVM Verteiler unterstützen PS/2-Eingangsgeräte (Tastatur und Maus); VGA, SVGA, XGA und XGA-II Video;... -
Seite 5: Geräteanforderungen
Drückt man den Tastschalter an der Frontplatte, sollte die LED neben dem entsprechenden aktiven Port aufleuchten. Geräteanforderungen Kabel: Für jeden an den OmniView E Series KVM anzuschließenden PS/2- Computer ist ein VGA-Kabel, ein PS/2-Tastaturkabel und ein PS/2- Mauskabel erforderlich. Die Tastatur- und Mauskabel müssen PS/2- Stecker nach PS/2-Steckverbindern haben Zur Unterstützung von Auflösungen von bis zu 2048x1536@85Hz ist der... -
Seite 6: Betriebssystem
BETRIEBSSYSTEME Betriebssysteme OmniView E Series KVM Verteiler sind für den Gebrauch auf PS/2- basierten Computern bestimmt, die Folgendes verwenden. Plattformen: • Windows 3.x/95/98/2000/Me/NT ® ® • DOS • Linux ® • Novell NetWare 4.x/5.x ® ® Tastaturen: • Supports 101-102-104-key keyboards Mäuse:... -
Seite 7: Einheitanzeigediagramme
BETRIEBSSYSTEME Einheitanzeigediagramme mit Erklärung Die Vorderseite des OmniView E Series KVM Verteilers: LED-Anzeigen für Anschlußstatus Manuelle Anschlußauswahltasten 4 Ports Netzanschluß (Gleichstrom) Rücksetz-Taste PS/2-Maus-/Tastaturanschlüsse für Konsole 2 Ports... - Seite 8 BETRIEBSSYSTEME Die Rückseite des OmniView E Series KVM Verteilers: VGA-Anschlüsse des Computers 4 Ports VGA-Anschluß für Konsole PS/2-Maus-/Tastaturanschlüsse des Computers VGA-Anschluß für Konsole VGA-Anschluß für ersten VGA-Anschluß für zweiten Computer–VGA 1 Computer –VGA 2 2 Ports PS/2-Maus-/Tastaturanschlüsse PS/2-Maus-/Tastaturanschlüsse für ersten Computer...
-
Seite 9: Spezifikationen
BETRIEBSSYSTEME Spezifikationen Teilenummer: F1DB102P, F1DB104P Stromversorgung: Über PS/2 Tastatur-Port oder optional 9V DC, 600mA AC Adapter Unterstützte PCs: 2 (F1DB102P), 4 (F1DB104P) Tastaturemulation: PS/2 Mausemulation: PS/2 Unterstützter Monitor: VGA und SVGA MultiSync, LCD (bei Gebrauch von Adapterkabel) Max. Auflösung: 2048X1536@85Hz Tastatureingang: 6-Stift miniDIN (PS/2) Mauseingang: 6-Stift miniDIN (PS/2) VGA-Port: 15-Stift HDDB-Ausführung... -
Seite 10: Installation
INSTALLATION DES E SERIES KVM VERTEILERS Vorkonfiguration Platzierung des KVM: Das Design des OmniView E Series KVM Verteilers sieht seine Platzierung als Tischgerät vor. Wo Sie den KVM Verteiler platzieren, hängt von der Stellung Ihrer CPUs und der Länge Ihrer Kabel ab. -
Seite 11: Schritt-Für-Schritt Installationsanleitung
Der Anschluss und das Abkoppeln von Kabeln bei eingestelltem Computer kann irreversiblen Schaden an dem Computer und/oder dem KVM Verteiler hervorrufen. Belkin Components übernimmt keine Verantwortung, sollte durch derartige Aktionen ein Schaden entstehen. Tastatur-, Video- und Maus-Anschlüsse für E Series KVM F1DB102P,... - Seite 12 INSTALLATION DES E SERIES KVM VERTEILERS COMPUTER: Schließen Sie das VGA-Kabel des ersten Computers an den E Series KVM Verteiler. Verwenden Sie das VGA-Kabel (Belkin Teilenummer F3X1105- 2 Ports XX, F3X1835-XX oder F2N209-XX), schließen Sie das Steckerende des 4 Ports...
-
Seite 13: Gebrauch Ihres E Series Kvm Verteilers
Verteiler emuliert eine Maus und eine Tastatur an jedem Port, wodurch Ihr Computer auf normale Weise hochfahren kann. Ihr E Series KVM Verteiler von Belkin sollte nun gebrauchsbereit sein. Sie können auswählen, welchen Computer Sie durch einen an der Frontplatte des E Series KVM Verteilers befindlichen Auswahlknopf oder über die Tastatur Hot-Key- Befehle bedienen möchten. -
Seite 14: Auswahl Eines Computers Mit Hilfe Der Hot-Key Befehle Der Tastatur
GEBRAUCH IHRES E SERIES KVM VERTEILERS Auswahl eines Computers mit Hilfe der Hot-Key Befehle der Tastatur Sie können auf bequeme Weise die Ports wechseln, indem Sie über eine Tastaturbefehlsfolge schalten, wobei Sie die [SCROLL LOCK] Taste und die [UP], [DOWN] Pfeiltasten verwenden. Um Befehle an den E Series KVM Verteiler zu senden, drücken Sie die [SCROLL LOCK] Taste zwei Mal innerhalb von zwei Sekunden. -
Seite 15: Autoscan Betrieb
GEBRAUCH IHRES E SERIES KVM VERTEILERS AutoScan Betrieb Im AutoScan Betrieb bleibt der E Series KVM Verteiler für 10 Sekunden auf einem Port, bevor er zu dem nächsten wechselt. Dieser Zeitintervall kann nicht verändert werden. Um den AutoScan Betrieb freizugeben, drücken Sie [SCROLL LOCK ], [SCROLL LOCK ], [0], [0] Hinweis: In diesem Betrieb gibt es keine Kontrolle mit der Maus oder der Tastatur. -
Seite 16: Belkin Kvm Verteiler Und Zubehör
BELKIN KVM VERTEILER UND ZUBEHÖR OmniView KVM Verteileres OmniView E Series. Mit diesen KVM Geräten können Sie zwei oder vier Computer von einer Konsole steuern, wodurch das Schalten zwischen Computern bequemer ist. Für Kompatibilität mit Ihrer PS/2 Plattform konstruiert, reduzieren sie den Wirrwarr auf dem Tisch und bieten eine einfache, verläßliche Lösung zu einem niedrigeren Kostenpunkt. - Seite 17 Ports mittels der Hot-Key Befehle oder der Portauswahl durch Druckknopf. Der OmniView PRO verwendet Normkabel für einen einfachen Einbau, beinhaltet eine 12V DC 1A Stromversorgung und wird mit einer Garantie von einem Jahr von Belkin geliefert. F1D104-OSD PRO Series 4-Port PS/2 KVM Verteiler...
-
Seite 18: Omniview Kvm Kabel
OmniView Kabel OmniView All-in-One Kabelsätze bieten Ihnen die für die Einrichtung Ihrer KVM Lösung erforderlichen Qualitätsanschlüsse. Jeder Satz bietet sämtliche Kabel und die richtigen Anschlüsse, um den Einbau des Belkin OmniView Verteilers Ihrer Wahl durchzuführen. Sämtliche OmniView All-In-One Kabelsätze bieten vollständige Kompatibilität mit den Belkin KVM Verteilern. -
Seite 19: Omniview Zubehör Und Adapter
BELKIN KVM VERTEILER UND ZUBEHÖR OmniView Zubehör und Adapter Die KVM Technologie von Belkin umfasst verschiedenes Zubehör und Adapter, um Ihre KVM Lösung zu vervollständigen. Die Adapter Series konvertiert Mac , Sun oder USB Tastaturen, Video- und Maussignale zu ®... -
Seite 20: Häufig Zu Der E Series Gestellte Fragen
, Kensington usw. sowie von Belkin hergestellte Mäuse. ® ® Bitte wenden Sie sich an den technischen Hilfsdienst von Belkin hinsichtlich Ihrer Fragen zur Kompatibilität. F: Wie ermöglicht es der E Series KVM Verteiler dem Anwender, zwischen Ports zu wechseln? A: Der E Series KVM Verteiler unterstützt zwei Verfahren der Port-... - Seite 21 Preis haben. Der E Series KVM Verteiler bietet Schaltung durch Hot- Key-Befehle, Auflösungsunterstützung von bis zu 2048x1536@85Hz, AutoScan, eine Zweijahresgarantie von Belkin und einen Preis, mit dem es keiner aufnehmen kanns. F: Muss ich für den Gebrauch des E Series KVM Verteilers irgendeine...
- Seite 22 A: Ja, der E Series KVM Verteiler funktioniert mit Sun Computern, wenn ® der Belkin OmniView PS/2 SUN Adapter (F1D082) verwendet wird. ™ F: Wie lange ist die Garantie für den E Series KVM Verteiler gültig? A: Der E Series KVM Verteiler wird mit einer Garantie von zwei Jahren...
-
Seite 23: Fehlersuche
BEHEBEN VON FEHLERN BEHEBEN VON FEHLERN VIDEO Ich erhalte unscharfe, schattierte oder undeutliche Bilder auf meinem Monitor. • Überprüfen Sie, dass sämtliche Videokabel richtig angeschlossen sind. • Überprüfen Sie, dass der Monitor, den Sie verwenden, die Auflösung und die Refresh-Raten-Einstellung auf Ihrem Computer unterstützt. •... -
Seite 24: Beheben Von Fehlern
BEHEBEN VON FEHLERN • Versuchen Sie, Ihre Tastatur gegen eine andere umzutauschen. • Versuchen Sie, den Computer an einen anderen Port anzuschließen. • Wenn Sie die mit Ihrer Tastatur mitgelieferte Tastatursoftware verwenden, de-installieren Sie sie und installieren Sie den Standardtastaturtreiber von Microsoft ®... -
Seite 25: Allgemeines
BEHEBEN VON FEHLERN Wenn ich von einem Port zum anderen wechsele, bewegt sich die Maus vollkommen sprunghaft. • Vergewissern Sie sich, dass Sie nicht mehr als einen Maustreiber installiert haben. Vergewissern Sie sich, dass der Treiber entweder für eine Standard-PS/2-Maus oder eine Microsoft-kompatible PS/2 Maus geeignet ist. -
Seite 26: Fcc-Erklärung
Produkt nach eigenem Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitraums an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es gekauft wurde. Die Kosten für den Rücktransport zum Belkin-Händler sind vom Kunden zu tragen. Ein Kaufnachweis kann verlangt werden. - Seite 27 Fax. +31 (0) 20 654 7349 Belkin Components, Ltd. 7 Bowen Cresent • West Gosford NSW 2250 • Australia Tel: +61 (2) 4325 4666 Fax: +61 (2) 4325 4277 © 2001 Belkin Components. Alle Rechte vorbehalten. Alle Markennamen sind eingetragene Warenzeichen der angegebenen Hersteller. P73784...
