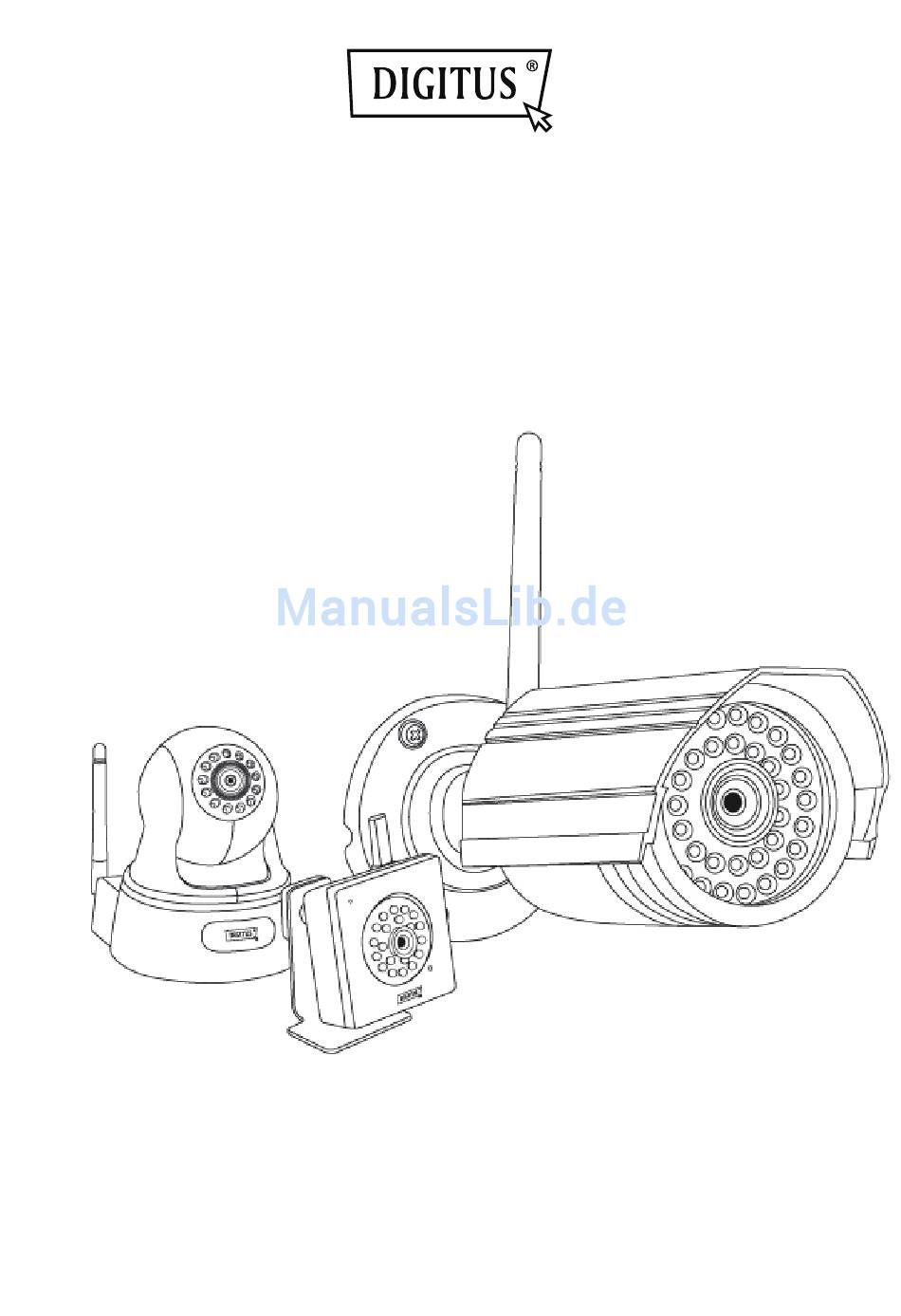

- Seite 1 DIGITUS Plug&View OptiVision / OptiArc / OptiMax / OptiMax Pro DN-16037/DN-16040 DN-16036 DN-16027 Bedienungsanleitung DN-16027 / DN-16036 / DN-16037 / DN-16040...
-
Seite 2: Einleitung
Einleitung: Die Plug&View-IP-Kameraserie von DIGITUS bietet P2P Cloud-Dienste an, um die komplizierte Netzwerkeinstellung zur Kamerainstallation zu vermeiden. Alles was Sie brauchen, ist nur „Plug & View“ und die folgenden 3 einfachen Installationsschritte. Lieferumfang: 1 x IP-Kamera 1 x Netzadapter 1 x Ethernet-Kabel 1 x Installations-CD 1 x Montagezubehör... - Seite 3 Alternativ können Sie auch die „DIGITUS Plug&View“-APP aus dem APP-Store oder von Google Play herunterladen. Führen Sie diese APP auf den mobilen Geräten aus und melden Sie sich anstatt über den Browser direkt mit dem Benutzernamen und Passwort am Konto an.
-
Seite 4: Drahtlose Verbindung Herstellen
Danach drücken Sie „Apply“. Es wird „Success“ angezeigt. Alternativ können Sie die Kamera einfach ohne Eingabe langer Zahlenfolgen hinzufügen, indem Sie mit dem Smartphone und der „DIGITUS Plug&View“-APP den QR-Code auf der letzten Seite dieser Kurzanleitung scannen. Nach dem Hinzufügen der Kamera haben Sie nun jederzeit und überall ein Livebild. - Seite 5 Geben Sie nach dem Aufrufen der Kamera-Benutzerschnittstelle mit dem Einstellungssymbol auf der DIGITUS Plug&View-Website bitte zum Anmelden für den Benutzernamen und für das Passwort „admin” ein. Vor der ersten Anzeige des IP-Kamerabilds fordert Sie der Browser auf, die OCX-Komponente zu installieren.
- Seite 6 Gehen Sie zu „Parameter“ => „Network“. Wählen Sie den Punkt „WiFi“ und die SSIDs der verfügbaren WLAN-Router oder Access-Points poppen auf Ihrem Bildschirm auf. Wählen Sie die SSID mit der Sie sich verbinden möchten ausund geben Sie Ihr Passwort ein, falls das WLAN verschlüsselt ist. Drücken Sie auf „OK“ um die Änderungen zu übernehmen.
- Seite 7 Dann schließen Sie das Fenster der Kamera-Benutzeroberfläche und entfernen Sie das Ethernet-Kabel. Jetzt können Sie die Kamera drahtlos per Plug&View APP oder durch http://login.mydigitus.net Gerätenamen ändern Gehen Sie in der Plug&View-Oberfäche zu Einstellungen und rufen Sie mit der Schaltfläche Config die Modify-Seite für jede Kamera auf.
- Seite 8 Beschreibung der Werkzeugleiste Die Werkzeugleiste befindet sich oben rechts auf dem Medienbildschirm jeder IP-Kamera, um nach eigenem Belieben eine einfache Verwaltung zu unterstützen. Lampensymbole Grünes Lampensymbol Wenn das grüne Lampensymbol leuchtet, ist die IP-Kamera online und sendet. Ihr Videobild wird erfolgreich auf dem Bildschirm angezeigt. ...
- Seite 9 Falls die ausgewählte IP-Kamera die PTZ-Funktion unterstützt, wird rechts unten auf dem Bildschirm ihr PTZ-Bedienfeld angezeigt, mit dem Sie die Kamera steuern können. Andernfalls wird das Feld grau dargestellt, um anzuzeigen, dass es keine Funktion hat. Jede Bewegungseinstellung erfordert ein Anklicken. Wiedergabe Die „Play back“-Funktion wird nur unterstützt, wenn eine SD-Karte für Medienaufnahme in die IP-Kamera eingesetzt wurde.
- Seite 10 Alle aufgezeichneten Ereignisse wurden gespeichert und mit einem blauen Kennzeichen auf der Zeitachse markiert. Sie können sie für unterschiedliche Zeiträume anzeigen, indem Sie auf der linken Seite der Zeitachse auf Stunde (Hour), Tag (Day) oder Woche (Week) klicken. Die Details der aufgezeichneten Clips werden angezeigt, wenn sich die Maus über einem blauen Kennzeichen befindet und dieses die Farbe auf Orange wechselt.
- Seite 11 Google Drive – Cloud Speicher Auf der mydigitus.net Website gehen Sie bitte, nachdem Sie sich mit Ihrem registrierten Konto angemeldet haben, auf „Einstellungen“. Bitte drücken Sie die "Google Authentication"-Taste in der oberen linken Ecke und akzeptieren Sie "Google Drive" als Cloud-Speicher zu verwenden, indem Sie auf "OK" klicken. Die Anmelde-Seite von Google Drive wird aufpoppen.
-
Seite 12: Menübeschreibung
So wird durch die Cloud-Storage-Funktion eine Kopie Ihrer Video-Dateien von der Micro-SD-Karte auf Google Drive gespeichert. Das bedeutet, dass die, durch Bewegung ausgelöst, aufgenommenen Videos oder zeitgesteuerte Videoaufnahmen, die in dem lokalen Speicher gespeichert sind, auch gefunden und sogar auf dem Cloud-Speicher online abgespielt werden können. Bitte loggen Sie sich auf Ihrem Google Drive ein und wählen Sie die aufgenommenen Videos - (rtv)-Dateien - aus, um die Videos online anzuschauen. - Seite 13 Unter Home können Sie auch das Schwenken u. Neigen (nur Modell DN-16036), sowie die Videoeinstellungen wie Helligkeit, Kontrast und Sättigung kontrollieren. 6.1.2 Log Das Protokoll zeichnet alle Ereignisse wie Bewegungserkennung oder Alarm auf. Sie können ein Datum auswählen und dann auf den Suche-Button (Lupe) drücken, um sich alle Protokolle zu diesem Datum auflisten zu lassen.
- Seite 14 Videoparameter Sie können unter Videoparameter die Auflösung, Bitrate, Art, Bildrate, Bildqualität usw. des Hauptstreams einstellen. Sie können zwischen „Main flow“ und „Minor flow“ wählen. „Main flow“ wird überwiegend für hochauflösende Videostreams genutzt, die über einen Computer oder ein Notebook mit höherer Prozessortaktung abgegriffen werden.
-
Seite 15: Videoabdeckung
6.1.4 Videoabdeckung Mit diesem Menü können Sie den Privatsphärebereich mit einem farbigen Block abdecken. Die Kamera unterstützt maximal 4 Bereiche mit farbigen Blöcken. Klicken Sie auf das Videobild und ziehen Sie die Maus. Es erscheint ein grüner Block, welcher den abgedeckten Bereich darstellt. -
Seite 16: Osd Einstellen
6.1.6 OSD einstellen Sie können Zeit und Gerätenamen sowie zwei zusätzliche Informationen auf dem Bildschirm einstellen. Die Farbe und Position der Zeichen sind auch einstellbar. 6.1.7 Alarm einstellen Es gibt drei Arten der Alarmeinstellung: Motion Detection Alarm, External Alarm und Time Recording. - Seite 17 Zum Aktivieren der Bewegungserkennung klicken Sie bitte auf das Kontrollkästchen. Bitte gehen Sie zuerst auf die "Motion Detection" Einstellung, sofern der Erfassungsbereich und die Empfindlichkeit noch nicht, wie in dem vorangegangenen Abschnitt dieses Dokuments beschrieben, festgelegt wurden. Bitte markieren sie die Zeitblöcke für den Zeitraum der Bewegungserkennung mit blauer Farbe.
-
Seite 18: Lokale Einstellungen
System Die Systemeinstellung umfasst Local Settings, Time Settings, System Tools, User und Device Information. 6.2.1 Lokale Einstellungen Die Optionen Login und Videostreaming, Auswahl der Art des Streamens von Videodateien und des Erfassens von Bildern sowie die Einstellung des Speicherpfads. 6.2.2 Zeiteinstellungen Manual Setting, Sync with computer time, Sync with NTP und Time Zone sind optional. - Seite 19 SD-card, update Backup configuration file, Update configuration file und System. Das System-Update wird für das Firmware-Upgrade verwendet.
