Molift QuickRaiser 205 / www.etac.com

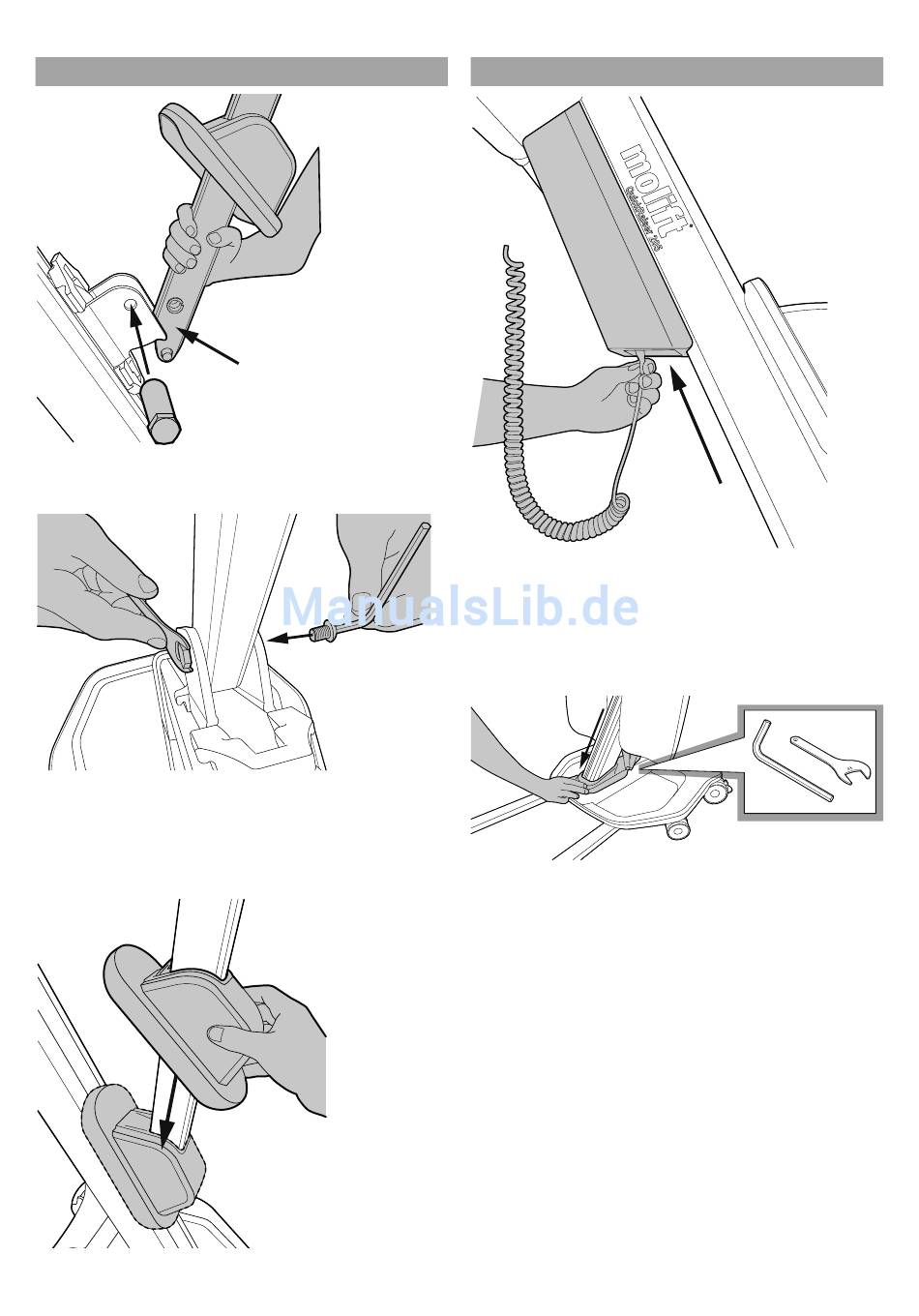

4 - Hebearm
Setzen Sie die Abdeckung auf den Hebearm.
Platzieren Sie den Hebearm im Laufschlitten und
führen Sie den Bolzen ein.
Setzen Sie den Bolzen ein und ziehen Sie die
Schraube mit einem 17-mm-Schraubenschlüssel
und einem Inbusschlüssel fest. Stellen Sie
sicher, dass der Hebearm ordnungsgemäß am
Laufschlitten der Säule angebracht ist.
Setzen Sie die Abdeckung auf den Wagen
5 - Stromkabel
Das Stromkabel an der Unterseite der Akkubox
anschließen.
Montieren Sie die untere Abdeckung am
Fahrgestell.
7
