Vor der Montage
Halten Sie die Montagewerkzeuge bereit (5-mm-
Inbusschlüssel und 17-mm-Schraubenschlüssel)
3
2
1. Akku
2. Beinauflage
3. Säule im Fahrgestell
4. Hebearm
5. Stromkabel
6. Handsteuerung
Der Lifter darf nur von geschultem
Personal montiert werden
Alle Schrauben mit
Gewindesicherung sollten nur
einmal verwendet werden.
Ersatzteil-Art.-Nr.: 2920075
Montageanleitung
5
1
6
4
4x
3x
5

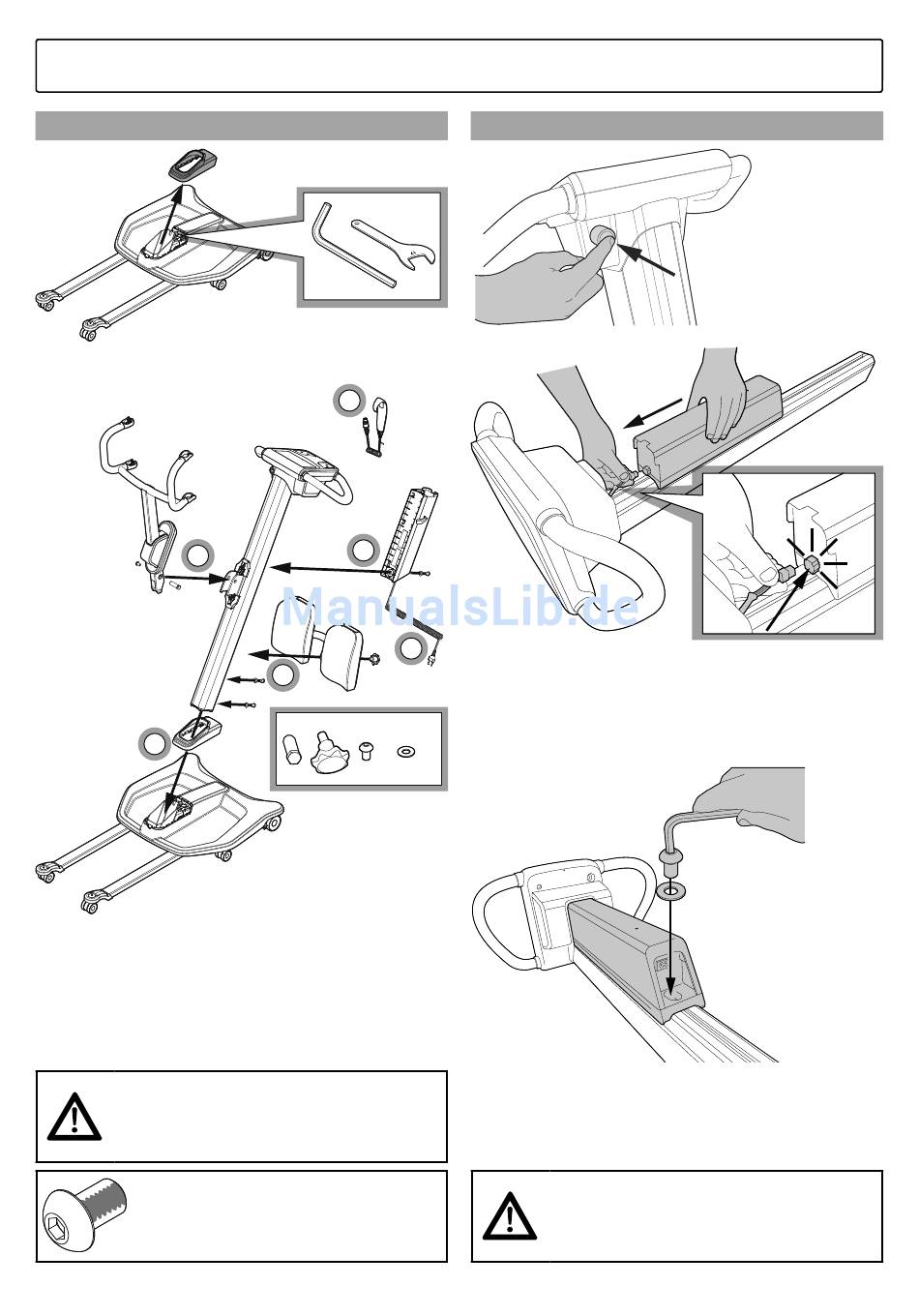

1 - Akku
Not-Aus-Schalter betätigen
Stellen Sie die Säule auf eine waagerechte Fläche.
Achten Sie darauf, dass der Not-Aus-Schalter
eingedrückt ist. Verbinden Sie das Kabel des
Bedienfeldes mit der Akkubox.
Schieben Sie die Akkubox an ihren Platz.
Ziehen Sie mithilfe des Inbusschlüssels die
Schraube im Uhrzeigersinn fest. Achtung!
Verwenden Sie hierfür unbedingt die
Unterlegscheibe.
Sicherstellen, dass der Akku ord-
nungsgemäß befestigt ist, bevor
die Säule im Fahrgestell montiert
wird
