Baustufe 4

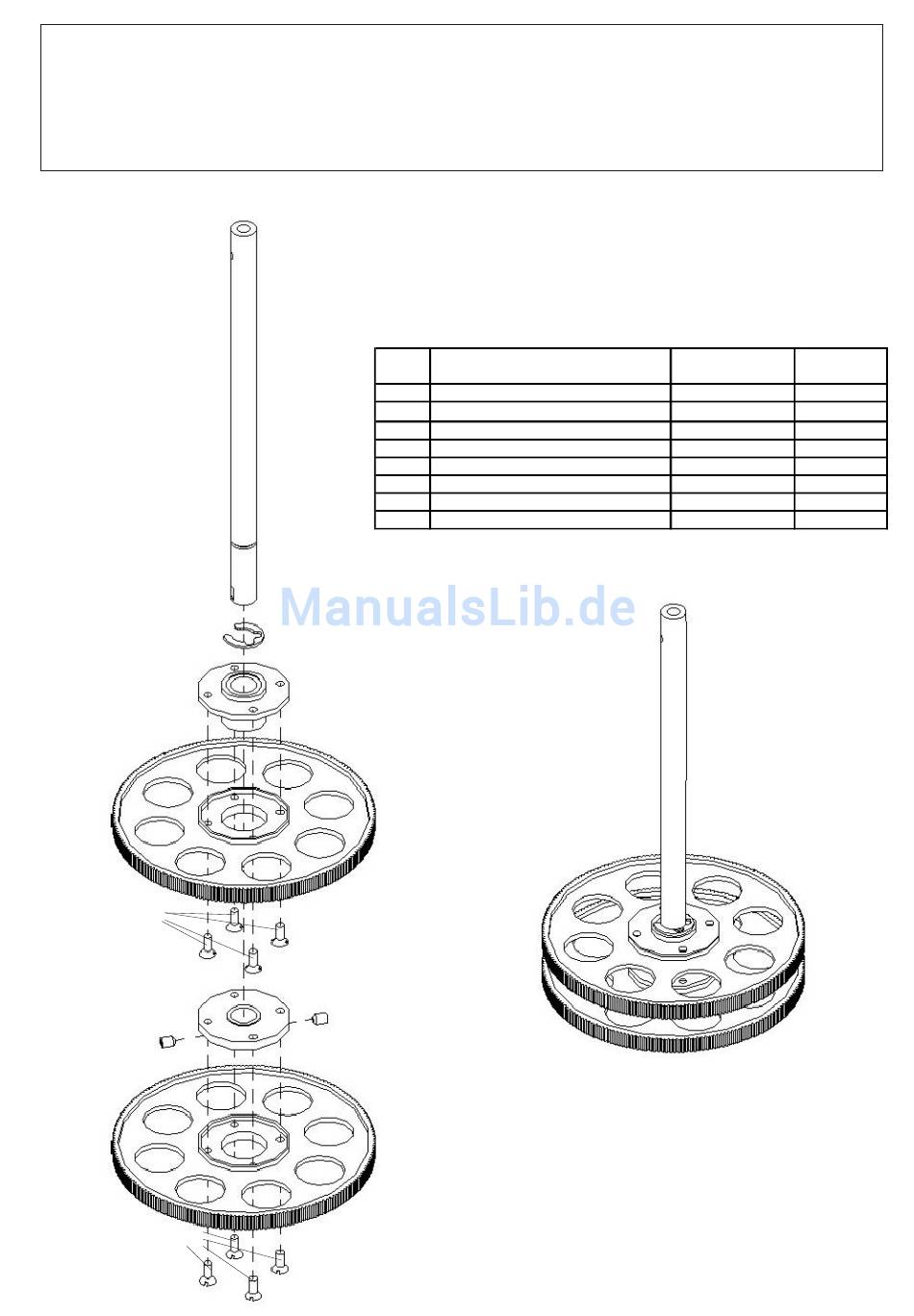

Die Hauptrotorwellen-Einheit wird wie in Abbildung 12 dargestellt aufgebaut. Beachten Sie jedoch, daß der
gesamte Aufbau innerhalb des Chassis montiert wird. Verschrauben Sie zuerst eines der beiden Hauptzahnräder
(3121) mit der Freilaufnabe (1201). Die Senkungen für die 4 Stk. M3x6 Senkkopfschrauben (235) sitzen bei beiden
Zahnrädern auf der Unterseite. Montieren Sie jetzt den Sicherungsring (39) auf der Nut der Hauptrotorwelle (248)
(achten Sie auf eine sicheren und festen Sitz) und schieben Sie die Hauptrotorwelle von unten in die beiden
Kugellager (219) des Chassis. Stecken Sie jetzt die Freilaufnabe mit Zahnrad von unten auf die Welle.
.
235
44
235
Baustufe 4
Anzahl Bauteil
248
1 Hauptrotorwelle
1 Sicherungsring
1 Freilaufnabe
2 Hauptzahnrad Modul 1, schräg
1 Nabe ohne Freilauf
5 Madenschraube
8 Senkkopfschraube
1 Rotorwellen-Stellring
39
1201
Abbildung 14
3121
1124
44
3121
Maße/Material
M4x4
M3x6
Nr.
248
39
1201
3121
1124
44
235
1203
