2. Inbetriebnahme
2.1. Sie können den NL-664P entweder über ein Adapterkabel MD6 auf DB9 an die serielle
Schnittstelle oder über ein Adapterkabel MD6 auf USB an die USB Schnittstelle Ihres PC
anschließen.
MD6 auf DB9:
MD6 auf USB:
Für den seriellen Anschluss über DB9 ergeben sich alle Werte wie COM Port, Baudrate etc.
aus den Einstellungen dieser Schnittstelle an Ihrem PC.
In der USB Adaption nutzen Sie die folgende Anleitung:
Stecken Sie das USB Kabel in einen freien USB Anschluss Ihres Notebooks etc.. Der NL-
664P wird nun von Ihrem Windows Betriebssystem erkannt und es wird versucht, einen
Treiber zu installieren. Wenn die automatische Erkennung nicht funktioniert, installieren Sie
von der beiliegenden CD unter dem Menüpunkt Installation -> NL-664P den Prolific USB
Treiber.

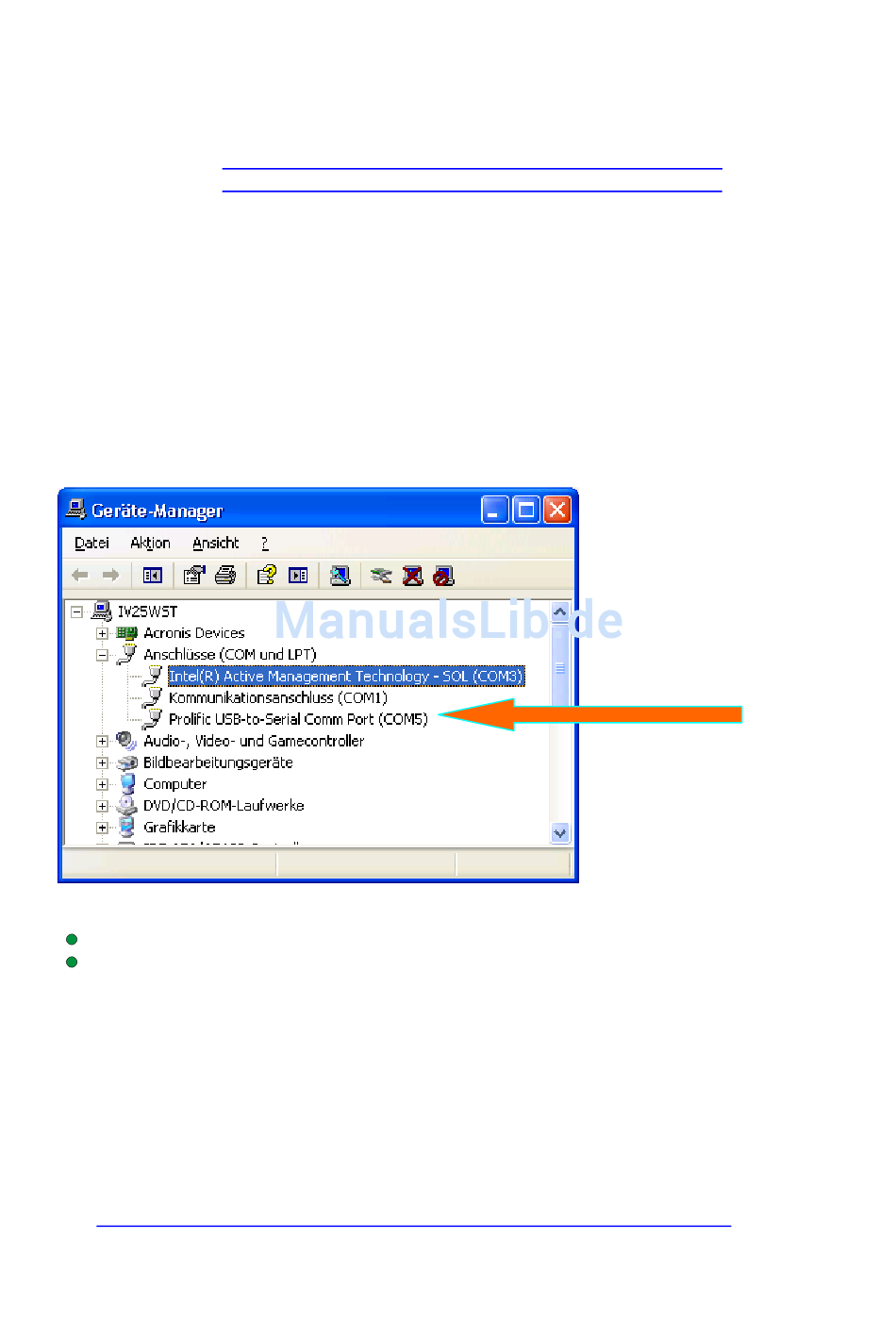

Nach erfolgter Installation starten Sie Ihren Rechner bitte neu. Danach steht im Geräte-
manager unter Anschlüsse der GPS COM Port zur Verfügung. Stellen Sie diesen Port, in Ihrer
Navigations- bzw. Routenplaner Software ein. Nutzen Sie kein weiteres Programm, welches
auf diesen COM Port zugreift, zur gleichen Zeit.
3. LED Anzeige
Blinkt, mit Satfix
Leuchtet, ohne Satfix
4. Anwendungsumgebung
Der NL-664P kann unter Windows 2000/XP/Vista/7 als MD6/serieller GLONASS/GPS/QZSS
Empfänger benutzt werden. Einen entsprechenden Treiber finden Sie auf der CD-ROM.
5. Funktionstest mit u-Center 7.xx
1. Laden Sie das u-center unter:
http://www.navilock.de/produkte/F_779_GLONASS_61975/software.html
Installieren Sie die u-center Software auf Ihrem Gerät. Wählen Sie hierzu die jeweilige, zu
Ihrem System passende, Version aus. u-center ist ein reines Testprogramm und nicht zur
Navigation oder Orientierung nutzbar. Es muss unbedingt nach dem Test geschlossen
werden. Es blockiert den COM Port und lässt sonst keinen Zugriff einer Navigations- bzw.
http://www.navilock.de/produkte/G_61265/merkmale.html
http://www.navilock.de/produkte/G_61264/merkmale.html.
herunter.
