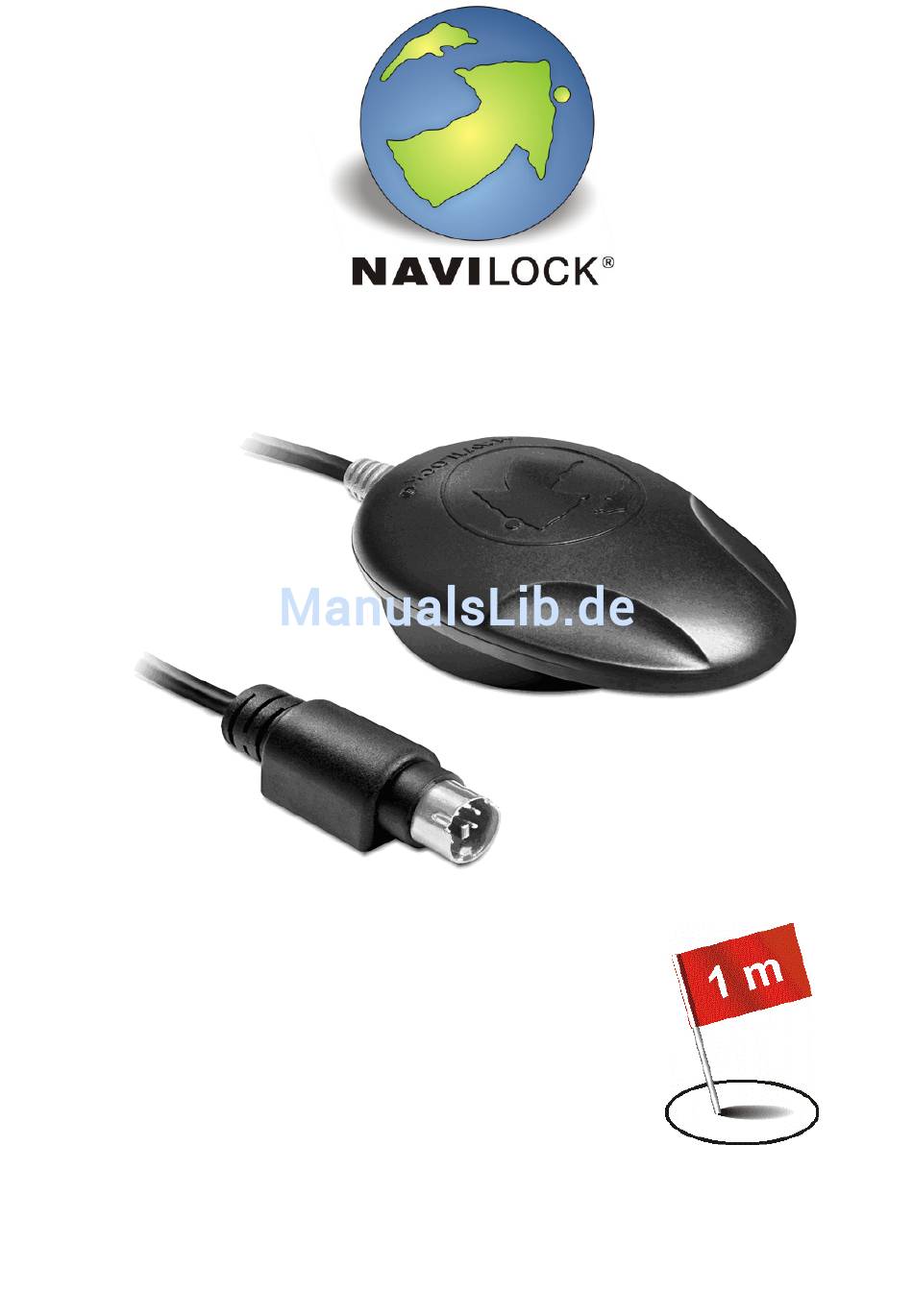

- Seite 1 NL-6003P u-blox NEO-6P MD6/seriell Empfänger Bedienungsanleitung (62457)
- Seite 2 1. Einleitung Der NL-6003P ist ein MD6/serieller GNSS Empfänger mit interner Antenne und ublox NEO-6P GPS Modul. Dieses Modul ermöglicht durch eine Kombination der PPP (Precision Point Positioning) und SBAS Technologien eine Positionierungsgenauigkeit von unter einem Meter. Die MD6/serielle Schnittstelle ermöglicht die Verbindung mit einem Notebook, UMPC, Tablet- oder Car PC.
- Seite 3 2. Inbetriebnahme Sie können den NL-6003P entweder über ein Adapterkabel MD6 auf DB9 an die serielle Schnittstelle oder über ein Adapterkabel MD6 auf USB an die USB Schnittstelle Ihres PC anschließen. MD6 auf DB9: http://www.navilock.de/produkte/G_61265/merkmale.html MD6 auf USB: http://www.navilock.de/produkte/G_61264/merkmale.html. Für den seriellen Anschluss über DB9 ergeben sich alle Werte wie COM Port, Baudrate etc.
- Seite 4 Ihrer Anwendungssoftware finden, liegt Ihr Verbindungsproblem nicht am Empfänger, sondern an der gewählten Einstellung Ihrer Software. Hier kann Ihnen der Support des Software Herstellers weiterhelfen. Nach dem Start der u-Center Software, können Sie Ihren NL-6003P auf Funktion prüfen. 1. Auswahl des COM Port 2. Auswahl der Baudrate 3.
- Seite 5 6. EGNOS Konfiguration mit u-Center 7.xx Im NL-6003P ist standardmäßig der Empfang von EGNOS eingeschaltet. Im Konfigurations- modus können Sie diese Einstellungen kontrollieren. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter http://www.u-blox.com. 7. AssistNow Konfiguration mit u-Center 7.xx Der NL-6003P unterstützt AssistNow.
- Seite 6 „Wasserschaden“ an unseren Support ein. Der Support wird den Empfänger zerlegen, trocknen und auf seine Funktion prüfen. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen, ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche...
- Seite 7 9. Technische Daten Chipsatzhersteller/Typ ublox NEO-6P GPS Kanäle: 50 Kanäle Empfindlichkeit: -160dBm GPS Frequenz: L1, 1.575,42 MHz GPS C/A Code: 1,023 MHz Ziel-Genauigkeiten Position Horizontal: SBAS + PPP < 1 m (2D, R50) SBAS + PPP < 2 m (3D, R50) Demonstrated under following conditions: 24 hours, stationary, first 600 seconds of data discarded.
- Seite 8 Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten. 14. Copyright Ohne ausdrückliche schriftliche Genehmigung von Navilock darf kein Teil dieser Bedienungs- anleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
-
Seite 9: Konformitätserklärung
Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. Dieses WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings...
