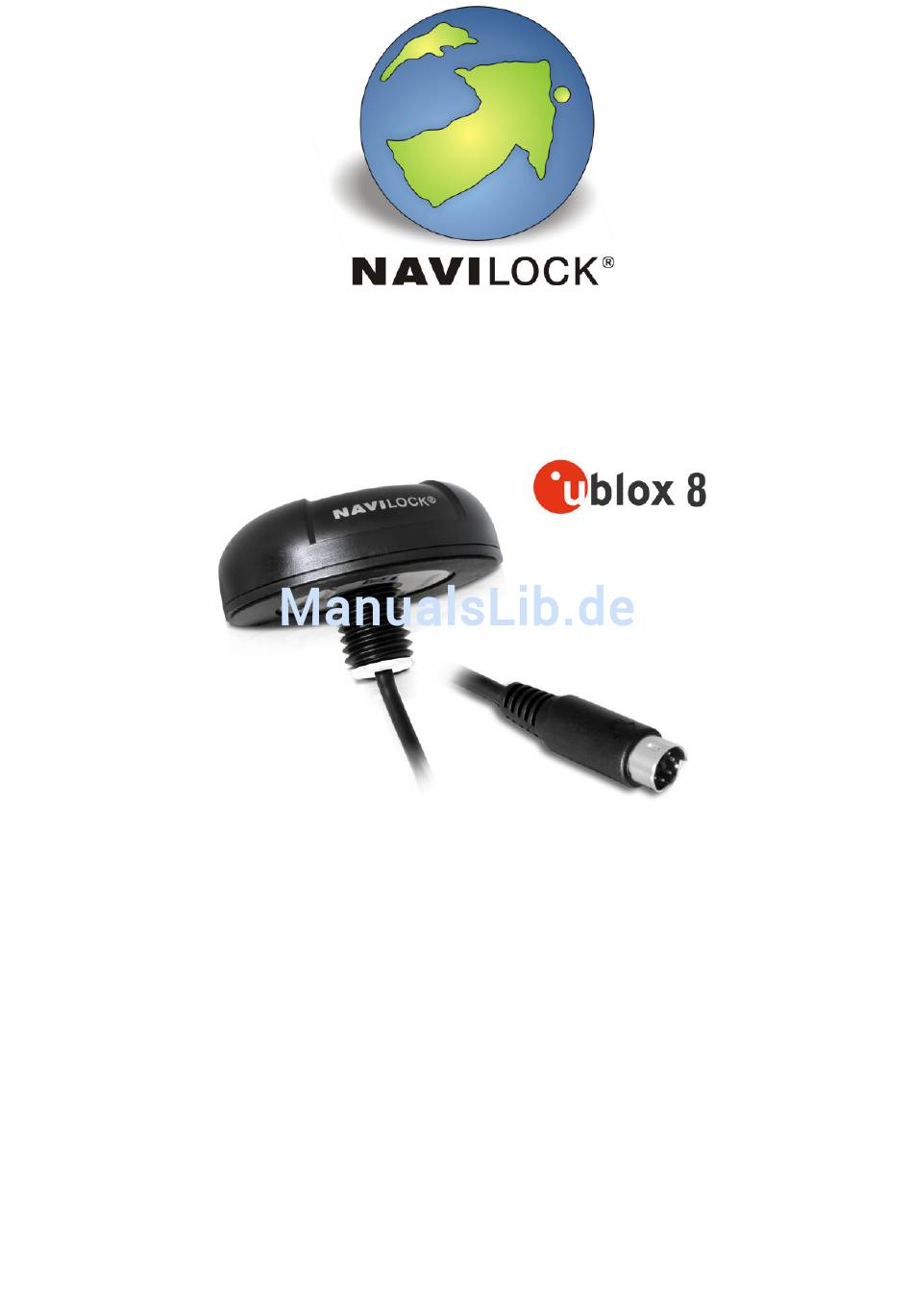

- Seite 1 NL-8004P ublox-8 Multi GNSS seriell MD6 roofmount Empfänger 5,00 m Bedienungsanleitung (62527)
- Seite 2 1. Einleitung Der NL-8004P ist ein serieller GNSS Empfänger mit interner Antenne und ublox-8 Multi GNSS Chipsatz. Die serielle Schnittstelle ermöglicht die Verbindung mit einem Windows Notebook, UMPC, Tablett / Car PC. Das angeflanschte Gewinde ermöglicht eine sichere und wasserdichte Befestigung z.B.
- Seite 3 2. Inbetriebnahme 2.1. Microsoft Windows mit Adapterkabel MD6 zu USB A61264 Verbinden Sie das Adapterkabel mit Ihrem NL-8004P. Stecken Sie das USB Kabel in einen freien USB Anschluss Ihres Notebook etc.. Das Adapterkabel wird nun von Ihrem Windows Betriebssystem erkannt und es wird versucht ein Treiber zu installieren. Sollte das nicht funktionieren nutzen Sie den Treiber auf der beigelegten CD.
- Seite 4 Bild, geben Aufschluss über die Empfangsgüte an Ihrem Standort. Sollten hier keine Balken sichtbar sein, wechseln Sie den Standort. In einem geschlossenem Gebäude kann der NL-8004P nichts empfangen. Sehen Sie blaue Balken, befindet sich der Empfänger noch in der Akquise und verifiziert gerade die empfangenen Daten.
- Seite 5 Sie können auf der rechten Seite Ihr GNSS System bzw. Ihre Kombination mehrer Systeme auswählen. Folgende Kombinationen sind möglich: RTCM GNSS SBAS Galileo GLONASS BeiDou QZSS EGNOS WAAS MSAS GAGAN SDCM SNAS (EU)* (USA) (RUS) (CHN) (EU) (USA) (IND) (RUS)* (CHN) VIII voraussichtlich verfügbar 2015, updates erhalten Sie auf unserer Webseite...
- Seite 6 6. EGNOS Konfiguration mit u-Center 8.xx Der NL-8004P nutzt EGNOS standardmäßig. In der SBAS Konfiguration können Sie diese Einstellung überprüfen und gegebenenfalls ändern. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter http://www.u-blox.com/images/downloads/Product_Docs/u- Center_User_Guide_(UBX-13005250).pdf. 7. Assist GNSS Konfiguration mit u-Center 8.xx Der NL-8004P unterstützt AssistNow !
- Seite 7 USB Gerät. Sollte ein anderes USB Gerät daran funktionieren, kontaktieren Sie bitte den Support. 8.2 Sie erhalten nach langer Wartezeit keinen Satfix. Der NL-8004P benötigt für sein ersten Satfix auf einem anderen Kontinent bis zu 20 Minuten. Hierzu ist eine freie Sicht zum...
- Seite 8 „Wasserschaden“ an unseren Support ein. Der Support wird den Empfänger zerlegen, trocknen und auf seine Funktion prüfen. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen, ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die...
- Seite 9 Bevor Sie den Weg zu Ihrem Händler suchen, wenden Sie sich bitte an den Navilock Support. Er wird Ihnen schnell und unkompliziert helfen, damit Sie die Umstände einer ggf. unnötigen Umtauschaktion vermeiden. Notieren Sie in einem solchen Fall eine möglichst genaue Fehlerbeschreibung, fügen Sie die Informationen zu Ihrem Endgerät und der genutzten Software sowie Betriebsumgebung...
- Seite 10 9. Technische Daten Chipsatzhersteller/Typ ublox-8 Multi GNSS Kanäle: 72 Kanäle Empfindlichkeit: -167 dBm Frequenzen: GPS: L1, 1575,4200 MHz BEIDOU COMPASS: B1, 1561,0980 MHz GALILEO: E1, 1575,4200 MHz GLONASS: G1, 1602,5625 ~ 1615,5000 MHz Ziel-Genauigkeiten: Position Horizontal: GPS/SBAS/QZSS+GLONASS: 2.0 m CEP Zeit: 1 Micro-Sek.
- Seite 11 Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Genehmigung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
-
Seite 12: Konformitätserklärung
Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen...
