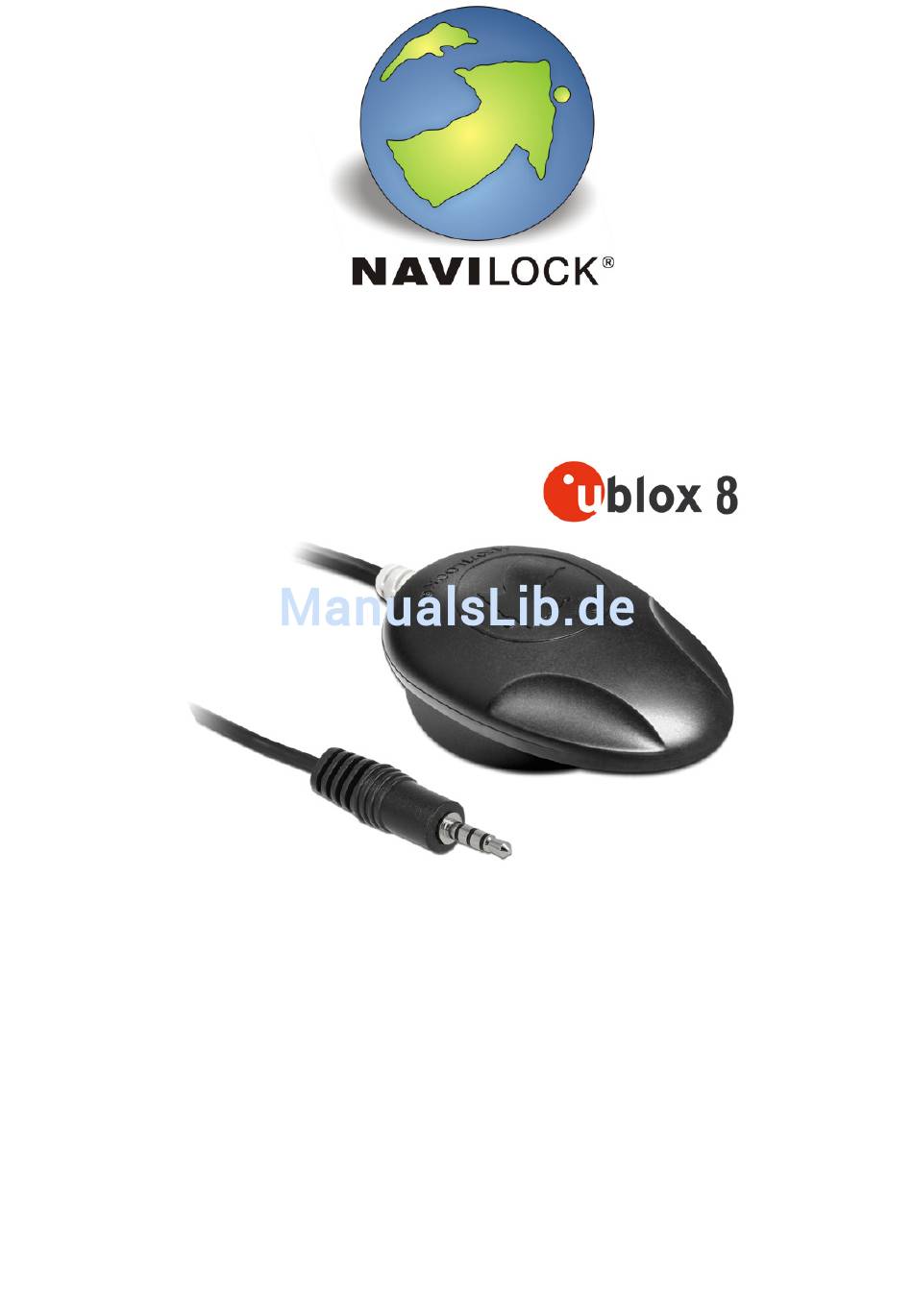

- Seite 1 NL-8009T ublox-8 Multi GNSS 4 pin Klinke TRRS TTL Empfänger 5 m Bedienungsanleitung (62587)
- Seite 2 1. Einleitung Der NL-8009T ist ein TTL GNSS Empfänger mit interner Antenne und ublox-8 Multi GNSS Chipsatz. Die TTL Schnittstelle ermöglicht den Anschluss z.B. direkt an Ihren Mikrocontroller. Dank seiner extrem kompakten Bauweise, ist er der ideale Begleiter auf jeder Tour.
- Seite 3 Weiße LED an: verbunden eingeschaltet Weiße LED blinkt: GNSS Satfix 3. Anwendungsumgebung Der NL-8009T ist für Ihre spezielle Implementierungen konzipiert. Die TTL 3,3V Schnittstelle ermöglicht den Anschluss direkt an Ihren Mikrocontroller oder CPU. 4. Funktionstest und GNSS Wahl mit u-Center 8.xx unter Microsoft Windows 1.
- Seite 4 Bild, geben Aufschluss über die Empfangsgüte an Ihrem Standort. Sollten hier keine Balken sichtbar sein, wechseln Sie den Standort. In einem geschlossenem Gebäude kann der NL-8009T nichts empfangen. Sehen Sie blaue Balken, befindet sich der Empfänger noch in der Akquise und verifiziert gerade die empfangenen Daten.
- Seite 5 Sie können auf der rechten Seite Ihr GNSS System bzw. Ihre Kombination mehrer Systeme auswählen. Folgende Kombinationen sind möglich: RTCM GNSS SBAS Galileo GLONASS BeiDou QZSS EGNOS WAAS MSAS GAGAN SDCM SNAS (EU)* (USA) (RUS) (CHN) (EU) (USA) (IND) (RUS)* (CHN) VIII voraussichtlich verfügbar 2015, updates erhalten Sie auf unserer Webseite...
- Seite 6 5. EGNOS Konfiguration mit u-Center 8.xx Der NL-8009T nutzt EGNOS standardmäßig. In der SBAS Konfiguration können Sie diese Einstellung überprüfen und gegebenenfalls ändern. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter http://www.u-blox.com/images/downloads/Product_Docs/u- Center_User_Guide_(UBX-13005250).pdf. 6. AssistNow Konfiguration mit u-Center 8.xx Der NL-8009T unterstützt AssistNow !
- Seite 7 TRRS TTL Gerät. Sollte ein anderes Gerät daran funktionieren, kontaktieren Sie bitte den Support. 8.2 Sie erhalten nach langer Wartezeit keinen Satfix. Der NL-8009T benötigt für sein ersten Satfix auf einem anderen Kontinent bis zu 20 Minuten. Hierzu ist eine freie Sicht zum...
- Seite 8 „Wasserschaden“ an unseren Support ein. Der Support wird den Empfänger zerlegen, trocknen und auf seine Funktion prüfen. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen, ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die...
- Seite 9 8. Technische Daten Chipsatzhersteller/Typ ublox-8 Multi GNSS Kanäle: 72 Kanäle Empfindlichkeit: -167 dBm Frequenzen: GPS: L1, 1575,4200 MHz BEIDOU COMPASS: B1, 1561,0980 MHz GALILEO: E1, 1575,4200 MHz GLONASS: G1, 1602,5625 ~ 1615,5000 MHz Ziel-Genauigkeiten: Position Horizontal: GPS/SBAS/QZSS+GLONASS und TCXO 2.0 m CEP Zeit: 1 Micro-Sek.
- Seite 10 Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Genehmigung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
-
Seite 11: Konformitätserklärung
Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen...
