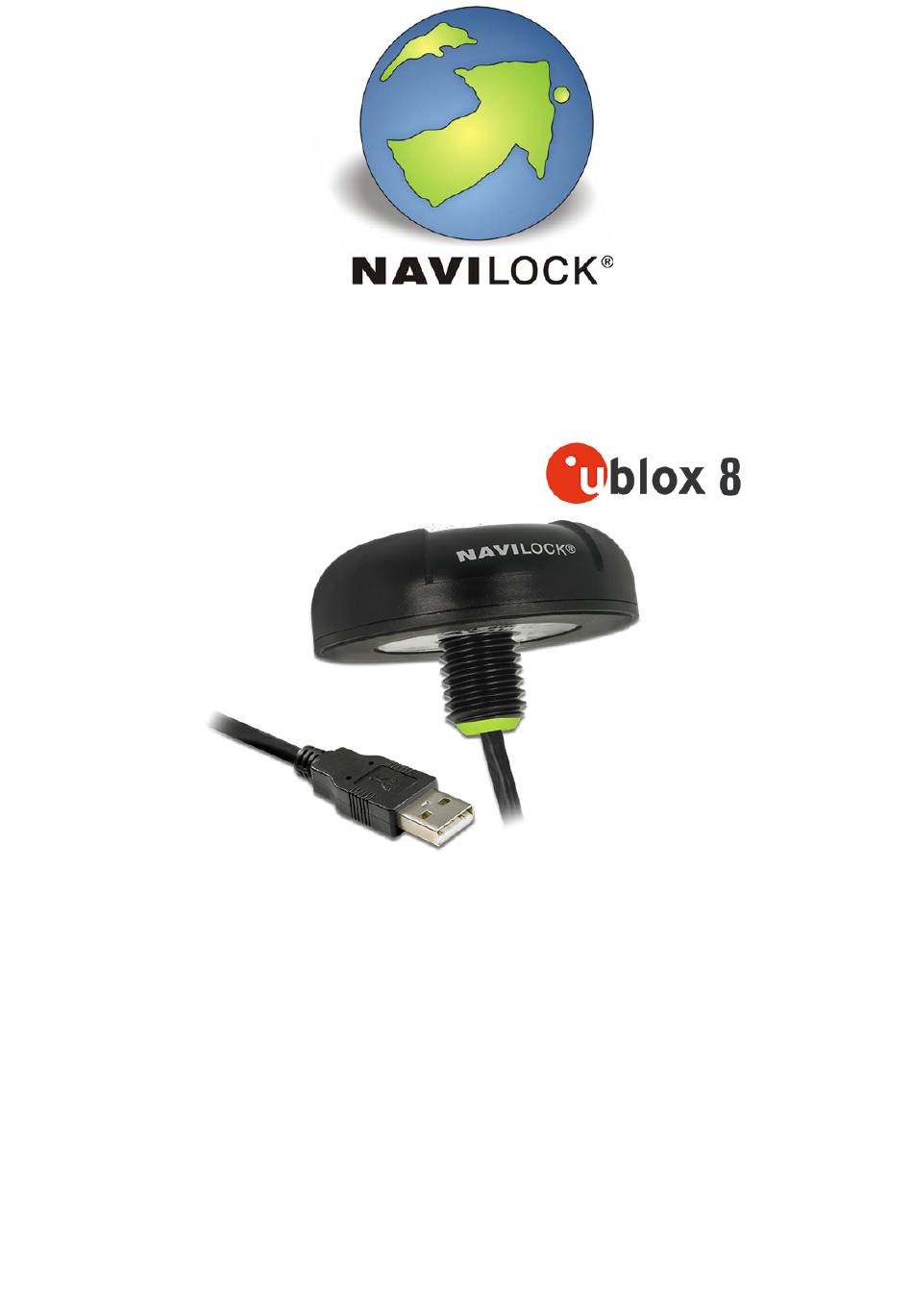

- Seite 1 NL-82004U u-blox NEO-M8U Multi GNSS UDR USB Empfänger 4,50 m Bedienungsanleitung (62779)
- Seite 1 NL-82004U u-blox NEO-M8U Multi GNSS UDR USB Empfänger 4,50 m Bedienungsanleitung (62779)
-
Seite 2: Einleitung

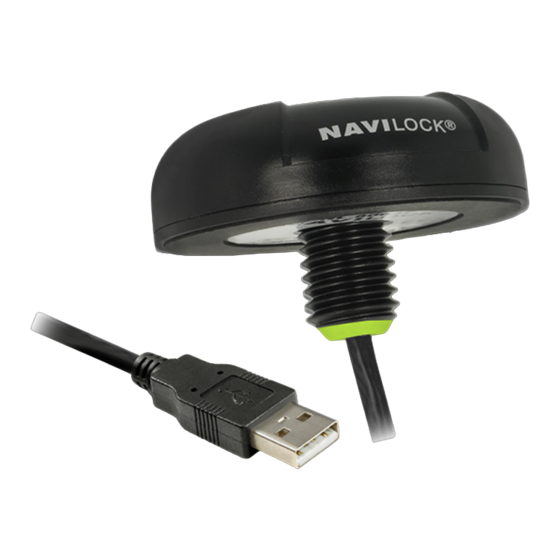

1. Einleitung Der NL-82004U ist ein USB GNSS UDR Empfänger mit eingebauter aktiver Antenne. Der GNSS Empfang wird mittels des u-blox NEO-M8U Moduls realisiert. In diesem Modul sind zusätzlich hochempfindliche Sensoren wie ein 3D Beschleunigungsmesser und ein 3D Gyroskop integriert. Diese Sensoren ermöglichen die Erfassung von dynamischen dreidimensionalen Bewegungsdaten. -
Seite 3: Wichtige Gesundheits- Und Sicherheitsinformationen
• Wichtige Gesundheits- und Sicherheitsinformationen Wenn Sie dieses Produkt verwenden, sollten Sie die folgenden Sicherheitsvorkehrungen treffen, um mögliche Schäden und rechtliche Folgen zu vermeiden. Befolgen Sie gewissenhaft alle Sicherheits- und Bedienungsanweisungen und bewahren Sie sie sorgfältig auf. Beachten Sie alle Warnhinweise in der Bedienungsanleitung und auf dem Produkt. -
Seite 4: Microsoft Windows
2. Inbetriebnahme 2.1. Montage Der NL-82004U muss für einen zuverlässigen UDR Betrieb fest und unveränderbar mit dem Chassis des Fahrzeuges verbunden werden. Ein temporärer Einsatz in einem Fahrzeug ist jeweils verbunden mit einer in der Einleitung beschriebenen Kalibrierung. 2.2. Microsoft Windows Schließen Sie den Empfänger an einen freien USB Anschluss Ihres Notebook etc. - Seite 5 Einstellung Ihrer Software. Hier kann Ihnen der Support des Software Herstellers weiterhelfen. Nach dem Start der u-center Software, können Sie Ihren NL-82004U auf Funktion prüfen. Sie könne sich Ihr u-center selbst einrichten. Alles was für Sie wichtig ist, kann zugeschaltet werden und auf einem Blick dargestellt werden.
-
Seite 6: Gnss Auswahl
5.2. GNSS Auswahl Die Auswahl, welches GNSS Sie nutzen möchten, nehmen Sie wie folgt vor. View\Configuration View Sie können auf der rechten Seite Ihr GNSS System bzw. Ihre Kombination mehrer Systeme auswählen. Folgende Kombinationen sind möglich: RTCM GNSS SBAS Galileo GLONASS BeiDou QZSS... -
Seite 7: Egnos Konfiguration Mit U-Center
6. EGNOS Konfiguration mit u-center 8.24 View\Configuration View Der NL-82004U nutzt EGNOS standardmäßig. In der SBAS Konfiguration können Sie diese Einstellung überprüfen und gegebenenfalls ändern. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter https://www.u-blox.com/de/product/u-center-windows... -
Seite 8: Assistnow Konfiguration Mit U-Center
7. AssistNow Konfiguration mit u-center 8.24 Der NL-82004U unterstützt AssistNow! AssistNow ist ein Standard-A-GNSS-Dienst, der die Leistung des GNSS-Empfängers steigert, indem eine Position, selbst bei schwierigen Empfangsbedingungen, beinahe unverzüglich berechnet werden kann,. A- GNSS verbessert alle GNSS-fähigen Anwendungen, insbesondere solche, die eine ständige Betriebsbereitschaft erfordern, beispielsweise Anwendungen für das Flottenmanagement oder GNSS-... -
Seite 9: Mögliche Fehlerquellen Und Ihre Beseitigung
Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die Ursache für den Defekt ist. Bevor Sie den Weg zu Ihrem Händler suchen, wenden Sie sich bitte an den Navilock Support. Er wird Ihnen schnell und unkompliziert helfen, damit Sie die Umstände einer ggf. unnötigen Umtauschaktion vermeiden. - Seite 10 9. Technische Daten Chipsatzhersteller/Typ u-blox NEO-M8U Kanäle: 72 Kanäle Empfindlichkeit: -160 dBm Frequenzen: GPS: L1, 1575,4200 MHz BEIDOU COMPASS: B1, 1561,0980 MHz GALILEO: E1, 1575,4200 MHz GLONASS: G1, 1602,5625 ~ 1615,5000 MHz Ziel-Genauigkeiten: Position Horizontal: GPS/SBAS/QZSS+GLONASS und TCXO 2.0 m CEP Zeit: 1 Micro-Sek.
-
Seite 11: Schlussbestimmung
Irrtümer und Druckfehler vorbehalten. 14. Copyright Ohne ausdrückliche schriftliche Genehmigung von Navilock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. -
Seite 12: Konformitätserklärung
Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen...
