Tunstall piperfon connect Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Tunstall Anleitungen
  4. Notfallausrüstung
  5. PiperFon Connect
  6. Bedienungsanleitung

Tunstall piperfon connect Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für piperfon connect:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungs-
anleitung
Bestell‐Nr. D5307002C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tunstall piperfon connect

Inhaltszusammenfassung für Tunstall piperfon connect

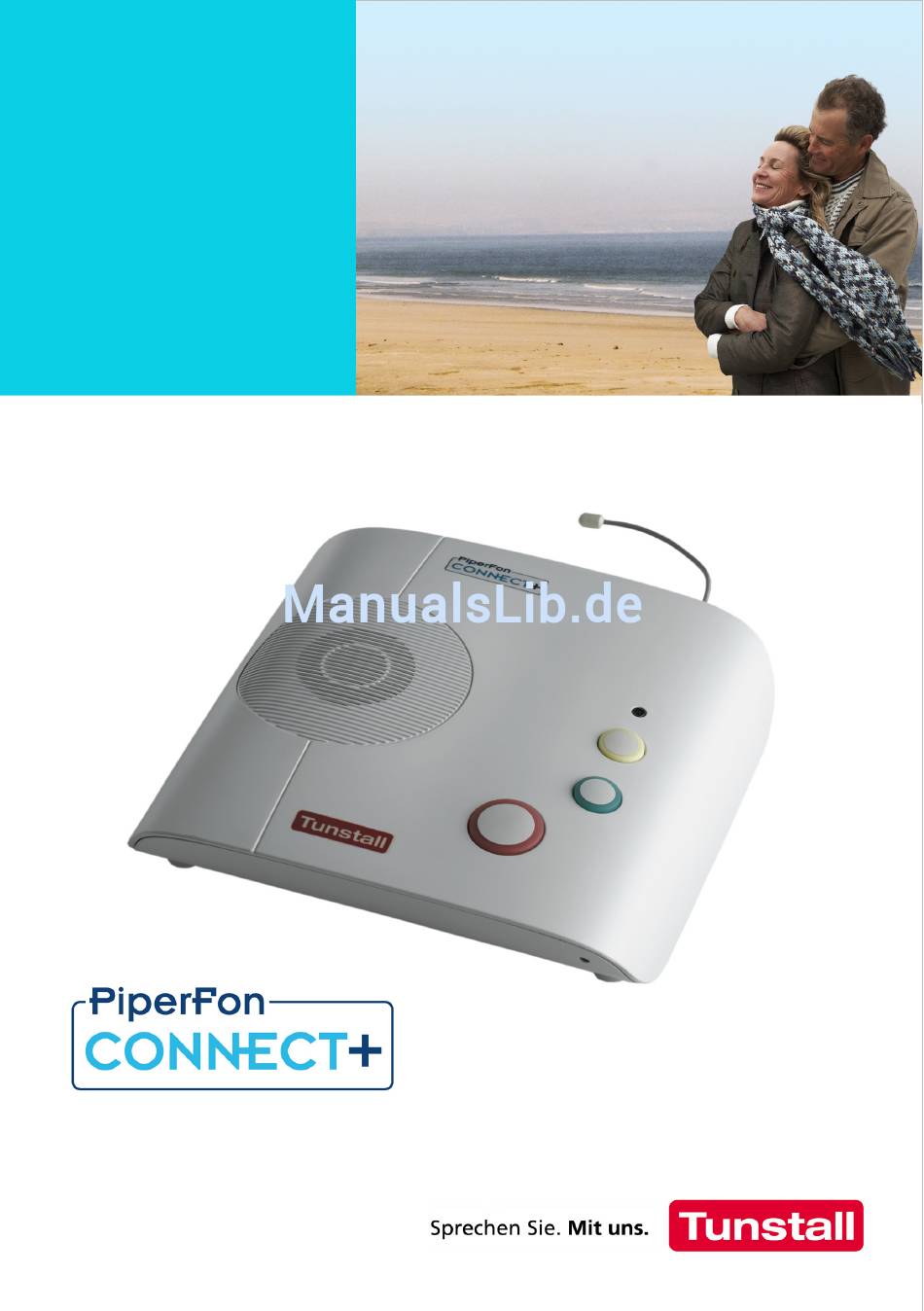

  • Seite 1 Bedienungs- anleitung Bestell‐Nr. D5307002C...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit ......PiperFon & PiperAmie ..... . Das PiperFon .
  • Seite 3 Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung, vorbehalten. Kein Teil der Dokumentation darf in irgendeiner Form ohne vorherige schriftliche Zustimmung der Tunstall GmbH reproduziert oder unter Verwendung elek‐ tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten.

  • Seite 4: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Bevor Sie das PiperFon in Betrieb nehmen, lesen Sie diese Bedienungsanleitung aufmerksam durch. Falls Ihnen das Lesen oder das Ausführen der Tätigkeiten Schwierigkeiten bereitet, lassen Sie sich helfen. Beachten Sie besonders die folgenden Hinweise: PiperFon ð Das PiperFon muss vor Gebrauch programmiert werden, sonst können Sie keinen Notruf auslösen.
  • Seite 5 Zu Ihrer Sicherheit Funksender PiperAmie ð Kontrollieren Sie jedes Mal die Funktion des PiperAmie, wenn er extremen äußeren Einflüssen ausgesetzt war. Der PiperAmie ist ein alltagstaugliches Gerät. Dennoch kann er bei extremen äußeren Einflüssen (z.B. Mitwaschen in der Waschmaschine, Chemikalien, Herunterfallen) Schaden nehmen.

  • Seite 6: Piperfon & Piperamie

    PiperFon & PiperAmie Lieferumfang PiperFon Connect+ Stecker netzgerät PiperAmie Telefonanschlusskabel Halskordel Adapter Stretcharmband Das PiperFon Connect+ wird in dieser Bedienungsanleitung zur Vereinfachung nur PiperFon genannt.

  • Seite 7: Das Piperfon

    PiperFon & PiperAmie Das PiperFon Das PiperFon ist ein Hausnotrufgerät, das im häuslichen Um‐ feld zusätzliche Sicherheit und Unabhängigkeit bietet. Mit dem PiperFon können Sie schnell und einfach Hilfe herbei‐ rufen, rund um die Uhr. Durch Drücken der Ruftaste am PiperFon oder der Ruftaste an Ihrem Funksender PiperAmie stellen Sie umgehend die Telefonverbindung zu einem Notruf‐...

  • Seite 8: Piperfon: Unterseite

    PiperFon & PiperAmie PiperFon: Rückseite AC: Anschluss Steckernetzgerät AUX: Verwendung nur durch Techniker LINE: Anschluss Telefonanschlusskabel (: Verwendung nur durch Techniker PiperFon: Unterseite Schaltausgang Schalteingang z.B. für Zugtaster Schlitze für Wandmontage Akkufachdeckel Lautstärkeregler Schiebeschalter für Klingelton Mikrofon...

  • Seite 9: Funksender Piperamie

    PiperFon & PiperAmie Funksender PiperAmie Der Funksender PiperAmie dient zur drahtlosen Auslösung von Notrufen durch Drücken der Ruftaste. Eine integrierte Kontrollleuchte bestätigt das Drücken der Ruftaste. Ruftaste Kontrollleuchte PiperAmie Zu Hause sollten Sie den PiperAmie immer bei sich tragen. Der PiperAmie kann auf unterschiedliche Weise getragen werden.

  • Seite 10: Installation

    ð Die Entfernung vom PiperFon zur Telefonanschluss‐Dose darf max. 2,90 m betragen, weil Sie nur das mitgelieferte Telefonanschlusskabel benutzen dürfen. Eine Verlänge‐ rung ist nur mit Kabeln möglich, die bei Tunstall zu bezie‐ hen sind. Andere Kabel können die Notruf‐Weiterleitung verhindern.

  • Seite 11: Aufstellen Oder Wandmontage

    Installation ð Das PiperFon weder großer Hitze oder Kälte noch Che‐ mikalien, übermäßigem Staub oder heftigen Erschüt‐ terungen aussetzen. ð Prüfen Sie vor Inbetriebnahme, ob die auf dem Stecker‐ netzgerät angegebene Spannung (230 Volt) mit der Netz‐ spannung in Ihrer Wohnung übereinstimmt. Aufstellen oder Wandmontage Sie können das PiperFon aufstellen oder an der Wand befesti‐...

  • Seite 12: Piperfon Anschließen

    Installation PiperFon anschließen Steckdose Telefonanschluss- (230 Volt) Dose (TAE) LINE PiperFon Telefon Warnung! Im Folgenden ist der Anschluss des PiperFon an eine analoge Amtsleitung mit TAE‐Dose beschrieben. Für andere Anschlussarten lesen Sie die Hinweise auf Seite 36. Hinweis: Die beiden Stecker des Telefonanschlusskabels un‐ terscheiden sich minimal in ihrer Form.

  • Seite 13: Funktion Des Piperfon Prüfen

    Installation die erste TAE‐Dose anschließen. Sonst kann das PiperFon nicht sicher funktionieren. 3. Den schwarzen Adapter in die linke Buchse N der Telefon‐ anschluss‐Dose (TAE) stecken. 4. Das normale Telefon - wie gewohnt - an der Buchse F der Telefonanschluss‐Dose anschließen.

  • Seite 14: Notruf

    Notruf Notruf auslösen Wenn Sie Hilfe brauchen: Drücken Sie die Ruftaste am PiperFon oder an Ihrem Funksender PiperAmie. PiperAmie Ruftaste Ruftaste (rot) PiperFon Die Ruftaste des PiperFon blinkt, und das PiperFon gibt fol‐ gende Nachricht aus:“Seien Sie nicht beunruhigt, Ihr Notruf‐ gerät ruft Hilfe herbei”.
  • Seite 15 Notruf Auch wenn Sie nicht sprechen oder hören können, bekom‐ men Sie Hilfe, weil Ihr Notrufempfänger automatisch erfährt, dass es sich um einen Notruf von Ihnen handelt. Der Notrufempfänger hat alle Informationen über Sie (Name, Adresse usw.), die für eine schnelle Hilfe nötig sind. Falls der angerufene Anschluss besetzt ist, wiederholt das PiperFon automatisch die Wahl mehrfach.

  • Seite 16: Aktivitätskontrolle

    Aktivitätskontrolle Dieses Kapitel betrifft Sie nur, wenn die Aktivitätskontrolle per Programmierung bei Ihnen eingeschaltet wurde. Die Aktivitätskontrolle garantiert, dass Personen, die keinen Notruf mehr auslösen können, möglichst bald (Zeitraum ein‐ stellbar, z.B. spätestens nach 24 Stunden) angerufen oder aufgesucht werden. Aktivität zeigen Sie müssen regelmäßig Aktivität zeigen.

  • Seite 17: Aktivität Mit Der Abstelltaste Zeigen

    Aktivitätskontrolle Aktivität mit der Abstelltaste zeigen Drücken Sie zu den vorgegebenen Zeiten die grüne Ab‐ stelltaste. Abstelltaste (grün) ¢ Ein Bestätigungston ertönt. Die Aktivität ist erfasst. Wenn Sie länger als die eingestellte Zeit keine Aktivität zei‐ gen, werden Sie zunächst durch folgende Ansage des PiperFon daran erinnert: ”In Kürze wird ein Inaktivitätsruf aus‐...

  • Seite 18: Abwesend / Anwesend Melden

    Aktivitätskontrolle Abwesend / anwesend melden Abwesend melden Bevor Sie die Wohnung verlassen, müssen Sie die Aktivitäts‐ kontrolle ausschalten, indem Sie sich abwesend melden: Gelbe Abwesenheitstaste drücken. ¢ “Abwesend” ertönt. Die Kontrollleuchte leuchtet gelb. Aktivitätskontrolle ist ausgeschaltet. Hinweis: Auch wenn Sie abwesend gemeldet sind, können Sie einen Notruf auslösen.

  • Seite 19: Leuchtanzeigen

    Leuchtanzeigen Rote Ruftaste des PiperFon Bedeutung: Das PiperFon ist betriebsbereit. Rot leuchtet. Bedeutung: Ein Notruf ist aktiv. Das PiperFon ruft einen Notrufempfänger an, z.B. weil Sie eine Ruftaste Rot blinkt gedrückt haben. (1mal pro Sekunde). Bedeutung: Es ist keine 230 V-Netzstromversorgung vorhanden! Das PiperFon arbeitet im Akkubetrieb.

  • Seite 20: Kontrollleuchte Des Piperamie

    Leuchtanzeigen Bedeutung bei Einbruchüberwachung: Sie können jetzt herausgehen / hereinkommen, ohne einen Ein‐ Gelb blinkt bruch-Notruf auszulösen. Siehe Seite 27, 28. (2mal pro Sekunde). Bedeutung: Der Akku ist fast leer. Siehe Seite 21. Gelb blinkt langsam (1mal in 4 Sekunden). Bedeutung: Es ist keine 230 V-Netzstromversorgung vorhanden! Das PiperFon arbeitet im Akkubetrieb.

  • Seite 21: Funktionssicherheit

    Funktionssicherheit Überwachung der Telefonleitung Wenn die Telefonleitung defekt oder falsch angeschlossen ist, gibt das PiperFon nach ca. 1,5 Minuten folgende Meldung aus: “Warnung! Die Telefonverbindung wurde unterbro‐ chen”. Zusätzlich blinkt die Kontrollleuchte grün. Diese War‐ nung wird wiederholt, bis die Telefonleitung wieder herge‐ stellt ist.
  • Seite 22 Funktionssicherheit Prüfen Sie, ob das Steckernetzgerät richtig eingesteckt ist. Wenn die Stromversorgung länger als eine bestimmte Zeit (einstellbar) unterbrochen bleibt, wird automatisch ein Notruf an die Servicezentrale geschickt. Der Akku wird aufgeladen, sobald die Stromversorgung wie‐ der einsetzt. Hinweis: Nach der Erstinstallation des PiperFon benötigt der Akku 24 Stunden, bis er vollständig geladen ist.

  • Seite 23: Anrufe Annehmen

    Anrufe annehmen Anruf mit PiperAmie annehmen Sie können einen Telefonanruf durch Drücken der Ruftaste am PiperAmie annehmen. Danach sprechen Sie mit dem An‐ rufer frei über das PiperFon. Ruftaste PiperAmie Um das Telefonat zu beenden, drücken Sie die Ruftaste am PiperAmie erneut.

  • Seite 24: Gesprächslautstärke Einstellen

    Anrufe annehmen Gesprächslautstärke einstellen Sie können die Gesprächslautstärke für angenommene Tele‐ fonate einstellen, während Sie kein Telefonat führen. Stift in die Öffnung (= Lautstärkeregler) auf der Unterseite des PiperFon stecken und gedrückt halten. ¢ Signalton ertönt. Stift solange gedrückt halten, bis Signalton die ge‐ wünschte Lautstärke erreicht, dann loslassen.

  • Seite 25: Erinnerungen

    Erinnerungen Dieses Kapitel betrifft Sie nur, wenn die Erinnerungsfunktion per Programmierung bei Ihnen eingeschaltet wurde. Das PiperFon kann Sie an regelmäßige Termine (z.B. Medika‐ menteneinnahme) erinnern. So werden Sie erinnert ¢ Wenn ein Termin fällig ist, ertönt am PiperFon ein Piepsig‐ nal gefolgt von dem Wort “Erinnerung”.
  • Seite 26 Erinnerungen So gehen Sie vor: Rufen Sie das PiperFon an. ¢ Der Teilnehmer am PiperFon muss den Anruf annehmen entweder durch Drücken der Ruftaste am PiperAmie oder durch Drücken der grünen Abstelltaste am PiperFon. Falls er zunächst den Hörer aufgenommen hat, müssen Sie er‐ neut anrufen.

  • Seite 27: Einbruchüberwachung

    Einbruchüberwachung Dieses Kapitel betrifft Sie nur, wenn die Einbruchüberwa‐ chungsfunktion per Programmierung bei Ihnen eingeschaltet wurde. Das PiperFon kann zur Einbruchüberwachung benutzt wer‐ den. So können Sie Ihre Wohnung bei Abwesenheit oder während der Nacht schützen. Hierzu wurde das PiperFon spe‐ ziell programmiert und um zusätzliche Geräte ergänzt.

  • Seite 28: Einbruchüberwachung Ausschalten

    Einbruchüberwachung ¢ Anschließend leuchtet die Kontrollleuchte gelb, d.h. Sie sind abwesend gemeldet und die Einbruchüberwachung ist eingeschaltet. Einschaltvorgang abbrechen: Solange das PiperFon piept, können Sie einen versehentlich ausgelösten Einschaltvorgang abbrechen, indem Sie die grüne Abstelltaste oder die gelbe Anwesenheitstaste drücken. Einbruchüberwachung ausschalten Wenn Sie in Ihre Wohnung zurückkehren, schalten Sie die Ein‐...

  • Seite 29: Nur Zone 1 Überwachen

    Einbruchüberwachung Nur Zone 1 überwachen Ihre Wohnung kann in zwei Zonen eingeteilt sein. Jede Zone wird mindestens von einem Bewegungsmelder überwacht. Zone 1 ist ein Teil der Wohnung, der z.B. nachts nicht betreten wird. Die Einbruchüberwachung von Zone 1 kann unabhän‐ gig von dem Rest der Wohnung (Zone 2) eingeschaltet wer‐...

  • Seite 30: Einbruchüberwachung Und Aktivitätskontrolle

    Einbruchüberwachung Einbruchüberwachung und Aktivitätskontrolle Wenn bei Ihnen Aktivitätskontrolle (siehe Seite 16) durchge‐ führt wird, ist diese mit der Einbruchüberwachung gekoppelt. Einbruchüberwachung der ganzen Wohnung Die Bewegungsmelder werden zur Einbruchüberwachung und für die Aktivitätskontrolle benutzt. Wenn die Einbruchüberwachung eingeschaltet ist, zeigen die Bewegungsmelder Einbrüche an. Wenn die Einbruchüberwachung ausgeschaltet ist, zeigen die Bewegungsmelder Ihre Aktivität an.

  • Seite 31: Ergänzende Informationen

    Einbruchüberwachung Ergänzende Informationen Einbruch‐Notruf Wenn die Einbruchüberwachung nicht innerhalb von 30 Se‐ kunden (einstellbar) nach Auslösen eines Bewegungsmelders ausgeschaltet wird, löst das PiperFon einen Einbruch‐Notruf bei Ihrer Servicezentrale aus. Diese leitet die erforderlichen Maßnahmen ein. Normaler Notruf Während die Einbruchüberwachung eingeschaltet ist, kön‐ nen Sie weiterhin Notrufe auslösen, indem Sie die Ruftaste am PiperAmie oder am PiperFon drücken.

  • Seite 32: Notrufannahme Durch Kontaktperson

    Notrufannahme durch Kontaktperson Notrufe können von Servicezentralen oder von Kontaktperso‐ nen angenommen werden. Kontaktpersonen sind Privat‐ personen (Verwandte, Nach‐ barn, Freunde ...) oder pro‐ fessionelle Pflegekräfte. Kon‐ taktpersonen benötigen für die Notrufannahme lediglich ein Telefon mit Tonwahlver‐ fahren (DTMF-Töne). Wenn die Kontaktperson einen Notruf annimmt, hört sie zu‐ nächst eine automatische Ansage des PiperFon, die sie über den Notruf informiert.

  • Seite 33: Notruf Annehmen

    Notrufannahme durch Kontaktperson 4. ”Batteriekapazität gering”, wenn die Batteriekapazität des Rufauslösers zur Neige geht. 5. Standort des Rufauslösers, z.B. “Küche” *) Bei der aufgenommen Sprachansge kann z.B. Ihr Name an‐ gesagt werden. Aufnahme bei der Programmierung. 1. Notruf annehmen ¢ Das Telefon klingelt wie üblich.
  • Seite 34 Notrufannahme durch Kontaktperson Der Sprechweg ist immer nur in eine Richtung geöffnet. Dabei wird die Stimme des lauteren Gesprächsteilnehmers übertragen. Wenn diese automatische Sprechwegsteue ‐ rung ungeeignet ist, zum Beispiel weil es auf einer Seite starke Hintergrundgeräusche gibt, kann die Kontaktper‐ son auf manuelle Sprechwegsteuerung umschalten durch Drücken auf 7 * .

  • Seite 35: Anhang

    Anhang Geräte reinigen Warnung! Kein nasses Tuch zur Reinigung des PiperFon be‐ nutzen. Keine rauen, aggressiven oder ätzenden Reinigungs‐ mittel zur Reinigung des PiperFon oder des PiperAmie benut‐ zen. Diese schädigen die Geräte. Darauf achten, dass bei der Reinigung keine elektrischen Kontakte mit Feuchtigkeit in Be‐ rührung kommen.

  • Seite 36: Andere Anschlussarten

    Anhang Andere Anschlussarten Internet-Telefonie / Voice over IP Das PiperFon ist auch für die neuen Telefonie‐Techniken ge‐ eignet, wie z.B. Internet‐Telefonie (VoIP) über Telefonan‐ schluss oder über Breitbandnetz. Das PiperFon wird dann nicht angeschlossen wie ab Seite 12 beschrieben. Die Anschlussmöglichkeiten für neue Telefonie‐ Techniken sind sehr vielfältig.

  • Seite 37: Technische Daten

    Anhang Technische Daten PiperFon Bestell‐Nummer 53008/620 Abmessungen (H x B x T) 51 x 190 x 187 mm Gewicht 643 g Gehäusematerial Telefonanschlusskabel ca. 2,90 m Schwarzer Adapter TAE-N‐Kodierung Steckernetzgerät Eingang: 230 V, 50 Hz, ~ (Bestell‐Nr. XD3606003B) Ausgang: 9 V, 880 mA, ~ Akku Ni-MH, 7,2 V, 1200 mAh Umgebungstemperatur (Betrieb)
  • Seite 38 Sozialer Notruf EN 50134-2: 1999 (Funksender) Design, Herstellung ISO 9001: 2008 Konformitätserklärung: Wir, Tunstall, erklären hiermit, dass dieses Hausnotrufgerät den Anforderungen und Bestimmungen der Richtlinie R&TTE 1999/5/EG entspricht. Empfänger‐Parameter: Empfindlichkeit: -111 dBm Angrenzende Kanalselektivität: 70 dB Blocken und Unempfindlichmachen: 87 dBm Intermodulationsdämpfung: 66 dB...

  • Seite 40: Ihre Servicezentrale

    Ihre Servicezentrale: QUALITÄTS− MANAGEMENT− SYSTEM Tunstall GmbH, Orkotten 66, D-48291 Telgte www.tunstall.de, e‐mail: info@tunstall.de DQS−zertifiziert nach Reg.−Nr. 56386 DIN EN ISO 9001 Reg.−Nr . 56386...
