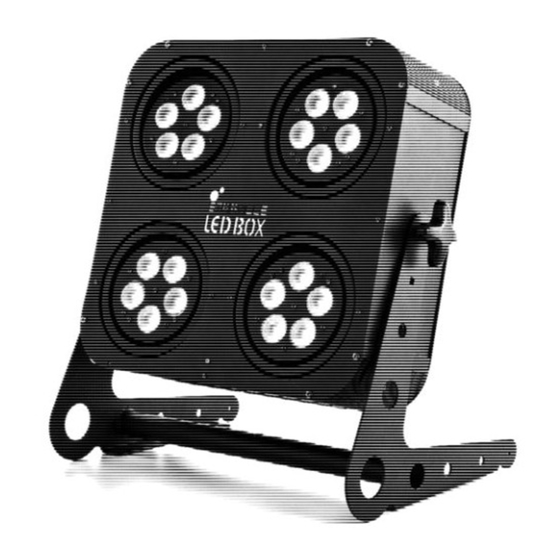

thomann stairville LED Box 80 4in1 Quad Color Bedienungsanleitung

Led-scheinwerfer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

LED Box 80 4in1
Quad Color
LED-scheinwerfer
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann stairville LED Box 80 4in1 Quad Color

Inhaltszusammenfassung für thomann stairville LED Box 80 4in1 Quad Color

  • Seite 1 LED Box 80 4in1 Quad Color LED-scheinwerfer bedienungsanleitung...
  • Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.03.2013...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................16 Anschlüsse und Bedienelemente....................19 Bedienung..............................23 7.1 Gerät starten............................23 7.2 Hauptmenü............................23 7.3 Menüübersicht..........................32 7.4 Funktionen im 16-Kanal-DMX-Modus..................33 7.5 Funktionen im 20-Kanal-DMX-Modus..................34 7.6 Funktionen im 32-Kanal-DMX-Modus..................37 Technische Daten............................
  • Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................46 Fehlerbehebung............................47 Umweltschutz............................49 LED-scheinwerfer...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
  • Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Box 80 4in1 Quad Color...

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
  • Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
  • Seite 11 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.

  • Seite 12: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 13: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Vier LED-Module mit je fünf Vierfarb-LEDs (rot, grün, blau und weiß, je 4 W) Betrieb im Stand-Alone-, im Master/Slave- oder im DMX-Modus Bedienung über Tasten und Display am Gerät Robustes Metallgehäuse mit vier LED-Modulen, einzeln an zwei Achsen schwenkbar Der universelle Montagebügel ermöglicht die Montage an Wand, Decke oder Fußboden, mit optional erhältlichem Zubehör auch an Stativen oder Traversen Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw.

  • Seite 14: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 15 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.

  • Seite 16: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED-scheinwerfer...
  • Seite 17 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 19: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Unterseite LED Box 80 4in1 Quad Color...
  • Seite 20 Anschlüsse und Bedienelemente 1 Display. 2 Taste [M] Schaltet eine Menüebene nach oben. 3, 4 Tasten , Wechselt zwischen den Menüpunkten einer Menüebenen, erhöht bzw. verringert den angezeigten Wert um eins. 5 Taste [OK] Schaltet eine Menüebene nach unten, bestätigt einen ausgewählten Wert. 6 DMX IN DMX-Eingang.
  • Seite 21 Anschlüsse und Bedienelemente Rückseite LED Box 80 4in1 Quad Color...
  • Seite 22 Anschlüsse und Bedienelemente 8 Feststellschraube für den Bügel. 9 Bügel zum Aufhängen oder Aufstellen. 10 Kaltgeräteeinbaustecker für den Netzanschluss. 11 Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät. LED-scheinwerfer...

  • Seite 23: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display den zuletzt eingestellten Wert an. 7.2 Hauptmenü Drücken Sie [M] (ggf. mehrmals), um in das Hauptmenü zu gelangen. Benutzen Sie die Pfeil‐ tasten, um einen Betriebsmodus auszuwählen.
  • Seite 24 Bedienung DMX-Modus Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MODE“ anzeigt. Drücken Sie [OK]. Mit den Pfeiltasten können Sie jetzt einen der folgenden DMX-Betriebsmodi auswählen: „16CH“...
  • Seite 25 Bedienung DMX-Adresse Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „DMX“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX- Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 512 (Anzeige „A001“...
  • Seite 26 Bedienung Betriebsart „Show/Master“ Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „-MA-“ anzeigt. Drücken Sie [OK]. Jetzt können Sie eine der vorprogrammierten automatischen Shows auswählen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 42 (Anzeige „P-01“...
  • Seite 27 Bedienung Betriebsart „Slave“ Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „-SL-“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Nummer des Geräts einstellen, mit der es vom Master als Slave ange‐ sprochen wird.
  • Seite 28 Bedienung Manueller Test Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „TEST“ anzeigt. Drücken Sie [OK]. Nun können Sie zwischen zwei Modi entscheiden: „SHOR“ Anzeige für alle LEDs aller vier LED-Module „STAN“ Anzeige der LEDs modulweise SHOR Drücken Sie eine der Pfeiltasten so oft, bis das Display „SHOR“...
  • Seite 29 Bedienung Diese Betriebsart eignet sich auch, um ohne DMX-Steuerung konstantes oder blinkendes Licht einer aus den vier LED-Farben gemischten Farbe zu erzeugen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [OK], um die Auswahl zu bestä‐ tigen, und anschließend [M], um wieder in das übergeordnete Menü zu kommen. Um ohne Änderungen wieder zurück in das übergeordnete Menü...
  • Seite 30 Bedienung Programmgeschwindigkeit Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SPEE“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Programmgeschwindigkeit für die vorprogrammierten automati‐ schen Shows einstellen.
  • Seite 31 Bedienung Mikrofonempfindlichkeit Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MIC“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung einstellen.

  • Seite 32: Menüübersicht

    Bedienung 7.3 Menüübersicht LED-scheinwerfer...

  • Seite 33: Funktionen Im 16-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 16-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %), LED-Modul 1 0…255 Intensität Grün (0 % bis 100 %), LED-Modul 1 0…255 Intensität Blau (0 % bis 100 %), LED-Modul 1 0…255 Intensität Weiß (0 % bis 100 %), LED-Modul 1 0…255 Intensität Rot (0 % bis 100 %), LED-Modul 2 0…255...

  • Seite 34: Funktionen Im 20-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 0…255 Intensität Weiß (0 % bis 100 %), LED-Modul 3 0…255 Intensität Rot (0 % bis 100 %), LED-Modul 4 0…255 Intensität Grün (0 % bis 100 %), LED-Modul 4 0…255 Intensität Blau (0 % bis 100 %), LED-Modul 4 0…255 Intensität Weiß...
  • Seite 35 Bedienung Kanal Wert Funktion 0…255 Intensität Weiß (0 % bis 100 %) am LED-Modul 1, wenn Kanal 17 = 0…15 und Kanal 19 = 0…31 0…255 Intensität Rot (0 % bis 100 %) am LED-Modul 2, wenn Kanal 17 = 0…15 und Kanal 19 = 0…31 0…255 Intensität Grün (0 % bis 100 %) am LED-Modul 2, wenn Kanal 17 = 0…15 und Kanal 19 = 0…31 0…255...
  • Seite 36 Bedienung Kanal Wert Funktion Festes Farbmuster 0…15 Kein festes Farb- und Bewegungsmuster 16…255 Eins von 31 festen Farbmustern, Kanäle 1…16 sowie 18 und 19 ohne Funktion Strobe-Effekt 0…15 Volle Helligkeit, kein Strobe-Effekt 16…255 Strobe-Effekt, Geschwindigkeit ansteigend, wenn Kanal 17 = 0…15 Effektgeschwindigkeit (für Kanal 19 = 128…223) 0…255 Geschwindigkeit ansteigend, wenn Kanal 17 = 0…15...

  • Seite 37: Funktionen Im 32-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 128…159 Auto-Mix-Effekt, Geschwindigkeit geregelt mit Kanal 18, Kanäle 1…16 ohne Funktion 160…191 Chase (4 Farben), Geschwindigkeit geregelt mit Kanal 18, Kanäle 1…16 ohne Funktion 192…223 Chase (12 Farben), Geschwindigkeit geregelt mit Kanal 18, Kanäle 1…16 ohne Funktion 224…255 Musikgesteuerter Farbwechsel (12 Farben) 0…255 Dimmer...
  • Seite 38 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %), wenn Kanal 5 = 0…15 und Kanal 7 = 0…31 0…255 Intensität Weiß (0 % bis 100 %)1, wenn Kanal 5 = 0…15 und Kanal 7 = 0…31 Festes Farbmuster 0…15 Kein festes Farb- und Bewegungsmuster...
  • Seite 39 Bedienung Kanal Wert Funktion 64…95 Fade-In-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 6 96…127 Fade-In-Out-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 6 128…159 Auto-Mix-Effekt, Geschwindigkeit geregelt mit Kanal 6, Kanäle 1…4 ohne Funktion 160…191 Chase (4 Farben), Geschwindigkeit geregelt mit Kanal 6, Kanäle 1…4 ohne Funktion 192…223 Chase (12 Farben), Geschwindigkeit geregelt mit Kanal 6, Kanäle 1…4 ohne Funktion 224…255 Musikgesteuerter Farbwechsel (12 Farben) 0…255...
  • Seite 40 Bedienung Kanal Wert Funktion 0…15 Kein festes Farb- und Bewegungsmuster 16…255 Eins von 31 festen Farbmustern, Kanäle 9…12 sowie 14 und 15 ohne Funktion Strobe-Effekt 0…15 Volle Helligkeit, kein Strobe-Effekt 16…255 Strobe-Effekt, Geschwindigkeit ansteigend, wenn Kanal 13 = 0…15 Effektgeschwindigkeit (für Kanal 15 = 128…223) 0…255 Geschwindigkeit ansteigend, wenn Kanal 13 = 0…15 Auswahl der Betriebsart...
  • Seite 41 Bedienung Kanal Wert Funktion 160…191 Chase (4 Farben), Geschwindigkeit geregelt mit Kanal 14, Kanäle 9…12 ohne Funktion 192…223 Chase (12 Farben), Geschwindigkeit geregelt mit Kanal 14, Kanäle 9…12 ohne Funktion 224…255 Musikgesteuerter Farbwechsel (12 Farben) 0…255 Dimmer Die Einstellungen von Kanal 17 bis 24 beziehen sich ausschließlich auf die LEDs des LED-Moduls 3 0…255 Intensität Rot (0 % bis 100 %), wenn Kanal 21 = 0…15 und Kanal 23 = 0…31 0…255...
  • Seite 42 Bedienung Kanal Wert Funktion 0…15 Volle Helligkeit, kein Strobe-Effekt 16…255 Strobe-Effekt, Geschwindigkeit ansteigend, wenn Kanal 21 = 0…15 Effektgeschwindigkeit (für Kanal 23 = 128…223) 0…255 Geschwindigkeit ansteigend, wenn Kanal 21 = 0…15 Auswahl der Betriebsart 0…31 Konstante Farbe, der Farbton wird mit den Kanälen 17…20 festgelegt 32…63 Fade-Out-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 22 64…95...
  • Seite 43 Bedienung Kanal Wert Funktion 0…255 Dimmer Die Einstellungen von Kanal 25 bis 32 beziehen sich ausschließlich auf die LEDs des LED-Moduls 3 0…255 Intensität Rot (0 % bis 100 %), wenn Kanal 29 = 0…15 und Kanal 31 = 0…31 0…255 Intensität Grün (0 % bis 100 %), wenn Kanal 29 = 0…15 und Kanal 31 = 0…31 0…255...
  • Seite 44 Bedienung Kanal Wert Funktion 0…255 Geschwindigkeit ansteigend, wenn Kanal 29 = 0…15 Auswahl der Betriebsart 0…31 Konstante Farbe, der Farbton wird mit den Kanälen 25…28 festgelegt 32…63 Fade-Out-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 30 64…95 Fade-In-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 30 96…127 Fade-In-Out-Effekt, Strobe-Geschwindigkeit geregelt mit Kanal 30 128…159 Auto-Mix-Effekt, Geschwindigkeit geregelt mit Kanal 30, Kanäle 25…28 ohne Funktion...

  • Seite 45: Technische Daten

    Technische Daten Technische Daten LEDs 20 Vierfarb-LEDs (rot, grün, blau und weiß, je 4 W) Anzahl der DMX-Kanäle 16, 20, 32 Abstrahlwinkel ca. 35 ° Energieversorgung 230 V (AC), 50 Hz / 110 V (AC), 60 Hz Leistungsaufnahme 86 W Abmessungen (B ×...

  • Seite 46: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 47: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Box 80 4in1 Quad Color...
  • Seite 48 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-scheinwerfer...

  • Seite 49: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 50 Notizen LED-scheinwerfer...
