Montage des Rudersitzes und des oberen Hauptrahmens
Transportrollenkonstruktion
Unterlegscheibe
Nylon-Kontermutter

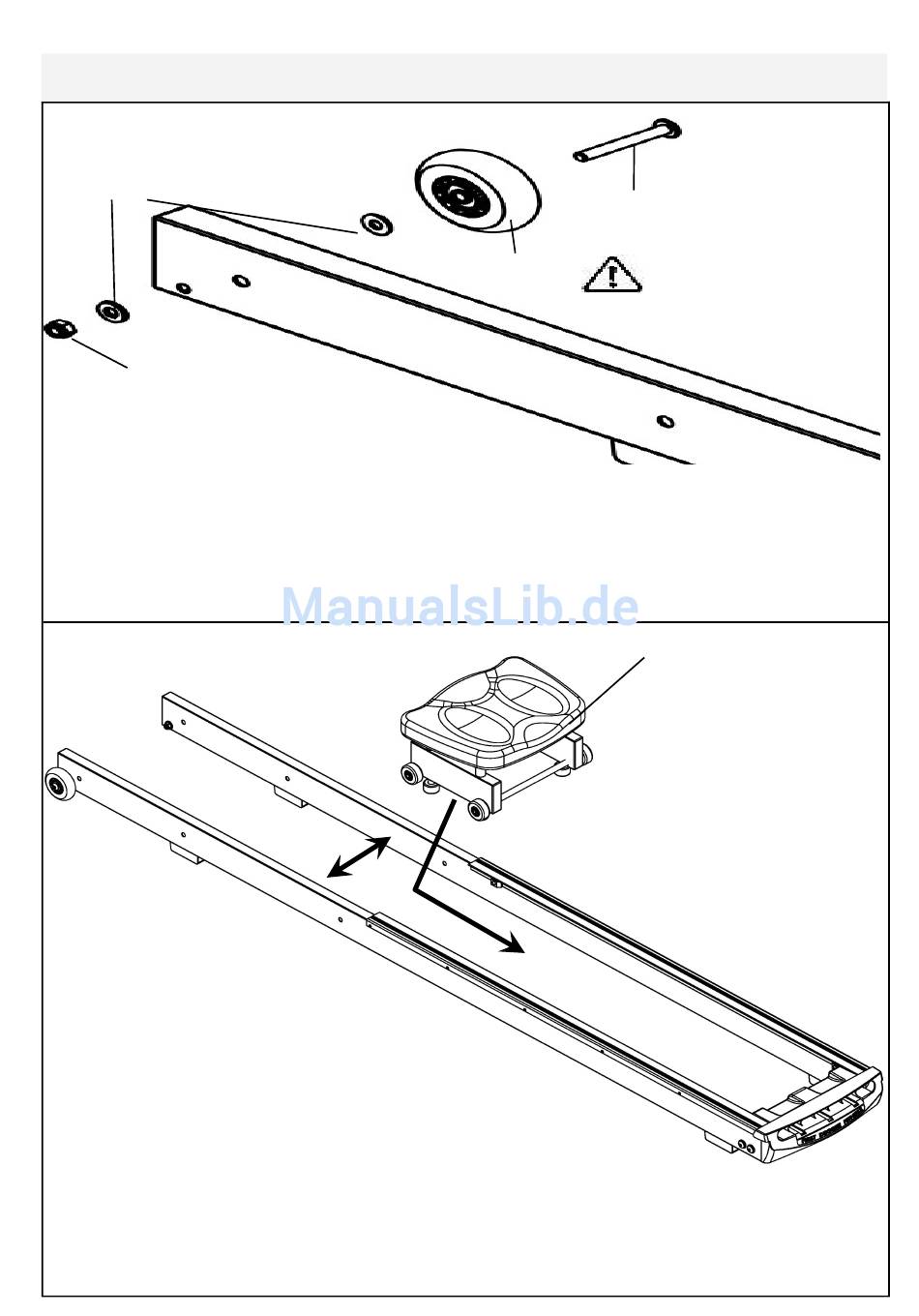

Sobald die Stützstrebe und die Seitenschienen montiert sind, können Sie die
Transportrollenkonstruktion an der linken/rechten Seitenschiene befestigen.
Hinweis: Je eine Unterlegscheibe kommt außen und innen an die Seitenschiene.
Ziehen Sie die Transportrollenachse nicht zu fest an, da sich die Transportrollen sonst nicht
ungehindert bewegen können.
Zum Anbringen des beweglichen Rudersitzes spreizen Sie die linken/rechten Seitenschienen
auseinander und setzen Sie den beweglichen Rudersitz auf die Rollbahn.
Hinweis: Die Sitzeinbuchtung muss nach hinten weisen.
Transportrolle
Rechte Seitenschiene
Rudersitz
8
Transportrollenachse
Hinweis: Die Transportrollen
müssen außen an den
Seitenschienen befestigt
werden (siehe Abb. oben).
Sitzeinbuchtung
