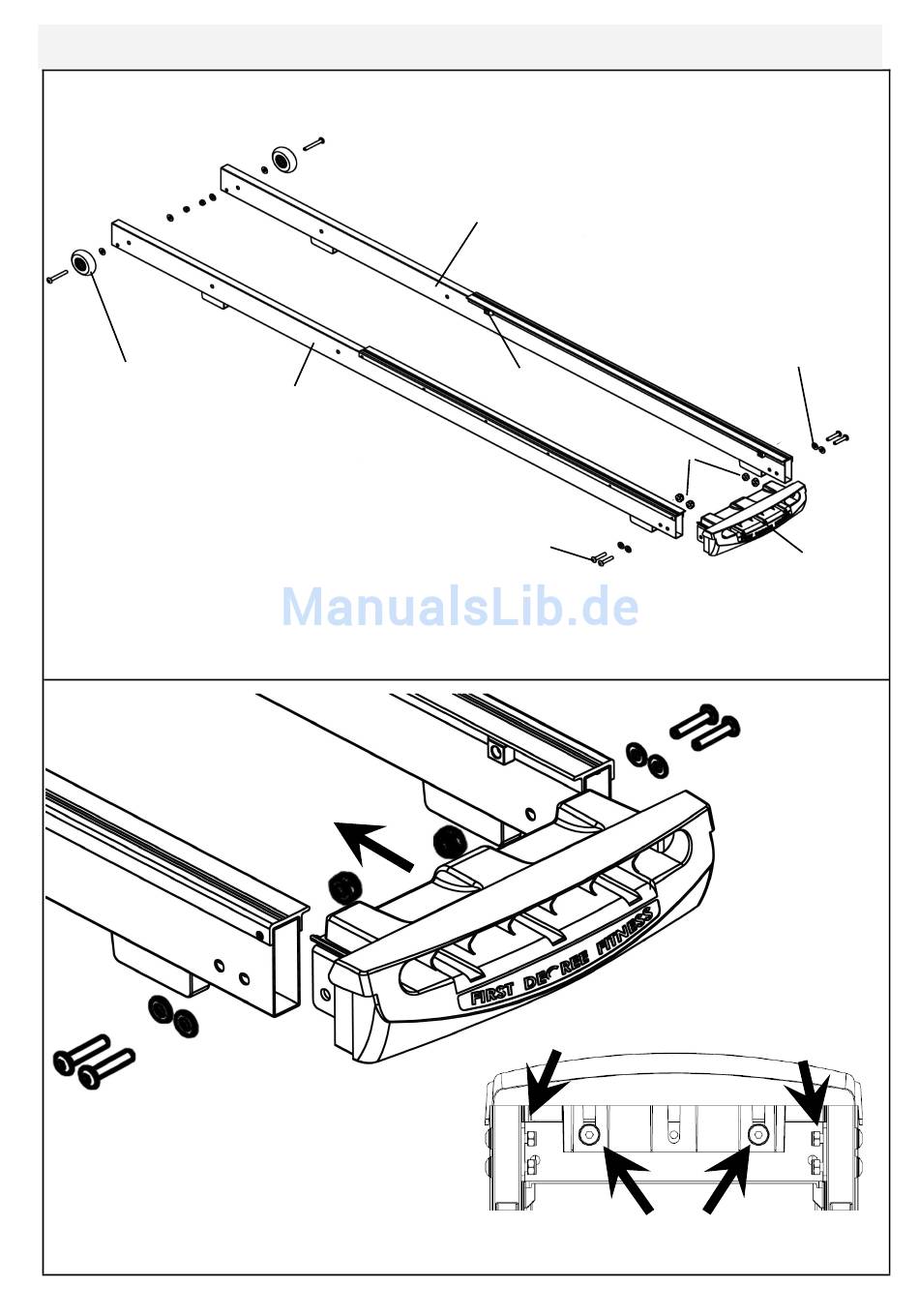

Montage der Seitenschiene/Stützstrebe/Transportrolle
Verbinden Sie die linke Seitenschiene [2] und die rechte Seitenschiene [2] mit 4 x M8x40-mm-
Bolzen [10], M8-Unterlegscheiben [6], 4 x M8-Nylon-Kontermuttern [8] und der Stützstrebe [4].
Transportrollenkonstruktion
Tipp: Die Anschlagpuffer sind richtig ausgerichtet, wenn sie an der Innenseite der
Schienen montiert werden.
Stützstrebenkonstruktion
Tipp: Lässt sich die Seitenschiene nicht
problemlos in die Stützstrebe einfügen,
justieren Sie den Querträger aus Metall,
sodass an beiden Seiten ein Spalt entsteht.
Hinweis: Ziehen Sie nach dem Anbringen der Schienenbolzen die Bolzen an der Stützstrebe
fest an.
Linke Seitenschiene
Rechte Seitenschiene
Anschlagpuffer
M8x40-mm-Bolzen
7
M8-Unterlegscheibe
M8-Nylon-
Kontermutter
Stützstrebe
