Sind alle Teilflächentemperaturen ermittelt, kann das Menü mit <F3> (Auswert.)
oder <F4> (Menü) verlassen werden. Der Oberflächenverlust wird automatisch
berechnet. Das Ergebnis und die Umrechnung des Messwertes in Malus-Punkte
steht mit <F3> (Auswert.) oder unter dem Menüpunkt „Auswertung anzeigen"
zur Verfügung.
4.1.2. Ventilationsverlust
Die Messung des Ventilationsverlustes wird mit einer
Strömungssonde 30 Sek. nach Brennerschluss durch-
geführt. Die Messung kann frühestens 5 min. nach Ein-
schalten des Gerätes durchgeführt werden, da der
Drucksensor diese Zeit zur Stabilisierung benötigt. Nach
Aufruf des Menüpunktes muss die Raumtemperatur
ermittelt werden. Schließen Sie hierzu den Raumfühler-
Stick an T1 an. Betätigen Sie nach ausreichender
Messzeit (ca. 10 s) die Taste <F1> oder <F2>. Der
Messwert wird gespeichert und zur Messung der Tem-
peraturdifferenz benutzt. Anschließend müssen Kessel-
leistung, Abgasrohrdurchmesser, Außentemperatur und
Luftdruck eingegeben werden. Gehen Sie bitte wie folgt
vor:
-jeweiliges Eingabefenster mit <OK> aktivieren
-mit den Cursortasten <rechts/links> die zu ändernde
Position wählen (betreffendes Feld blinkt)
-mit den Cursortasten <hoch/runter> den korrekten
Zahlenwert einstellen
-Eingabe mit <OK> bestätigen
Mit der Messung kann nach Betätigung der Taste <F3>
(Weiter) begonnen werden. Gehen Sie wie folgt vor:
-Temperaturanschluss der Strömungssonde an T2
anschließen
-Schläuche der Strömungssonde abziehen
-Drucksensors mit <F1> nullen
-Schläuche der Strömungssonde wieder anschließen
-Strömungssonde im Abgasrohr positionieren
(Markierung für Strömungsrichtung beachten)
-Brenner ausschalten und gleichzeitig <F2> betätigen
oder:
-mit <F3> Timer (3 Sek.) auslösen und Brenner bei
zweitem Piepton ausschalten

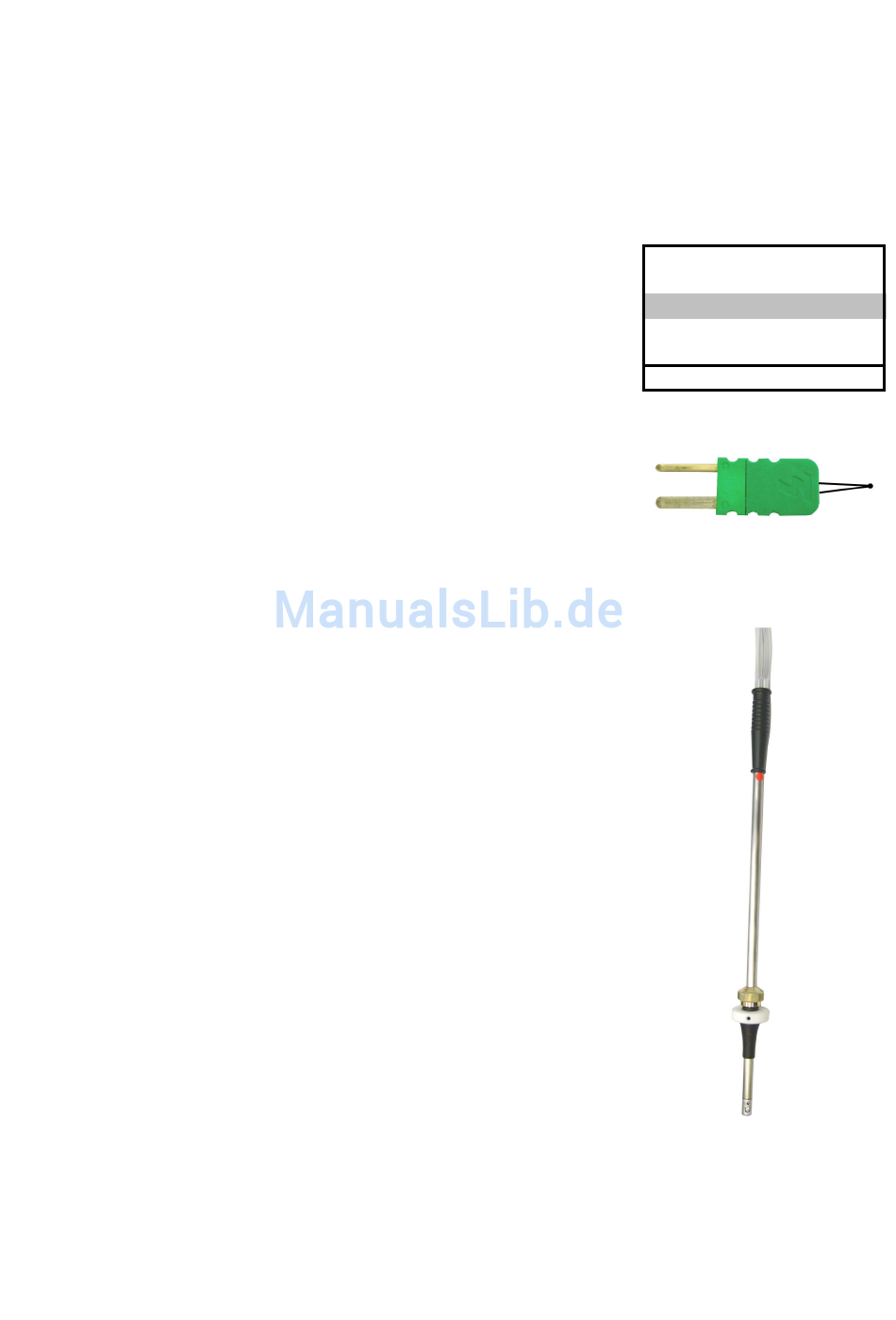

ecom-DPH
Abgasverlust
Oberflächenverlust
Ventilationsverlust
Auswertung anzeigen
Neuer Heizungs-Check
Heizungs-Check
Raumfühler-Stick
Strömungssonde
