- Seite 1 WIR PRODUZIEREN LEBENSQUALITÄT! Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
6. Interne Geräteeinstellungen 6.1. Tastenpieps ein-/ausschalten 6.2. Druck Auto -> 0 bei Start 6.3. Druckereinstellung (ecom-P) 6.4. Akkuladung 6.5. Anzeigedämpfung 6.6. Druckeinheit 7. Fühler Setup 8. Serviceinfo ansehen 9. Datenlogger-Programm „ecom DP Logger“ 10. Technische Daten ecom-DP 11. Wartungshinweis Seite 2 ecom-DP... -
Seite 3: Aufbau Ecom-Dp

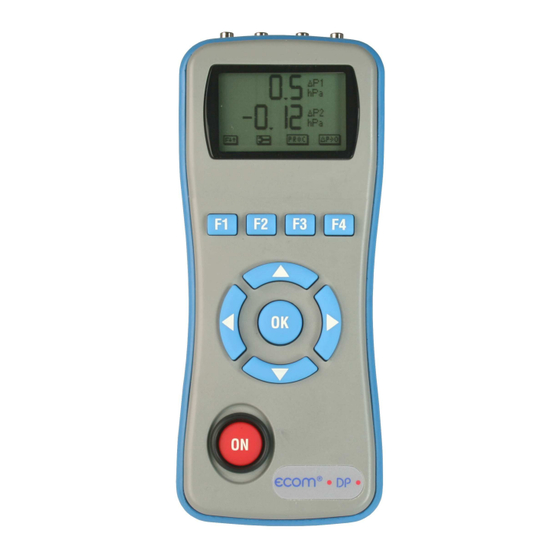

1. Aufbau ecom-DP IR-Schnittstelle (für Infrarot-Drucker) Anschlüsse Anschlüsse (Option) Pmax = 1500 hPa Pmax = 1500 hPa oder Pmax = 70 hPa Funktionstasten Grafik-Display (aktuelle Funktion wird im Display angezeigt) Cursortasten Anschluss Ladegerät ON-Taste OK-Taste ecom-DP Seite 3... -
Seite 4: Erstinbetriebnahme
2. Erstinbetriebnahme 2.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus versorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... - Seite 5 Bevor das ecom-DP zum ersten Mal genutzt werden kann, muss somit die interne Uhr eingestellt werden. Schalten Sie das ecom-DP durch Betätigen der <ON>- Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! Nach zweimaliger Betätigung der <OK>-Taste wird die Messwertanzeige eingeblendet.
-
Seite 6: Numerische Anzeige
3. Numerische Anzeige Wird die Einstellung „Druck Auto -> 0 bei Start“ auf „JA“ (Kapitel 6.2.) gesetzt, dür- fen die Drucksensoren erst nach Ein- schalten des Gerätes mit Druck beauf- schlagt werden, da sie während des Ein- schaltvorgangs auf 0 gesetzt wird. Nach dem Einschalten des Gerätes werden Bezeich- nungen und Messbereiche der Drucksensoren einge- blendet. -
Seite 7: Min. / Max. Messwerte
0.1 (hPa) rungsfreie Übertragung nicht in jedem Fall gegeben ist. ----------------------------------- Der Ausdruck kann mit den Infrarotdruckern ecom-P rbr Messtechnik und HP 82240B erfolgen. Bitte stellen Sie den von Am Grossen Teich 2 Ihnen benutzten Drucker, wie unter 8.3 beschrieben, 58640 Iserlohn Tel. -
Seite 8: Prüfprogramme
4. Prüfprogramme 1. Verwenden Sie zur Prüfung Luft oder ein inertes Gas! 2. Beachten Sie die „Technischen Regeln für Gasinstallationen“! Nach Auswahl des Programm-Menüs <F3> (PROC) stehen die vorprogrammierten Messroutinen „Druckprü- fung“, „Belastungsprüfung“, „Dichtheitsprüfung“ und „Gebrauchsfähigkeitsprüfung“ zur Verfügung. Weiterhin können im Menü „Setup“ Parameter zu den einzelnen Messroutinen eingestellt werden. -
Seite 9: Druckprüfung
4. Mit den Cursortasten <hoch/runter> den korrekten Zahlenwert einstellen. 5. Nach erfolgter Korrektur muss die Einstellung durch die <OK>-Taste bestätigt werden. 4.2. Druckprüfung Die Druckprüfung bis 1500 hPa ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). -
Seite 10: Belastungspüfung
4.3. Belastungsprüfung Die Belastungsprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). 2. -
Seite 11: Dichtheitsprüfung
4.4. Dichtheitsprüfung Die Dichtheitsprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (nur im Lieferumfang ecom-DPK enthalten). 2. -
Seite 12: Gebrauchsfähigkeitsprüfung
4.5. Gebrauchsfähigkeitsprüfung Die Gebrauchsfähigkeitsprüfung nach DVGW – TRGI Arbeitsblatt G 624 bei Lei- tungen ist als Messroutine im ecom-DP hinterlegt. Die Berechnung der Leckrate erfolgt automatisch nach folgender Gleichung und entspricht damit der Vorge- hensweise des DVGW-TRGI Arbeitsblattes G 624: VB = V/TM * ((PA + P1)/(PA + P2)-1) * PB/P1 * f mit: VB = Gasleckmenge im Betriebszustand (l/h) - Seite 13 b. Das Leitungsvolumen wird aus Durchmesser und Länge für Gewinderohre nach DIN 2440 (mittel- schwer) vom ecom-DP abschnittsweise berechnet (<F3> (CLR) löscht die Berechnungen): - <F2> (CAL) betätigen. - Mit den Cursortasten <hoch/runter> Leitungs- durchmesser wählen (1/2“ bis 4“) und mit <OK> be- stätigen.
- Seite 14 8. Wählen Sie mit den Cursortasten <hoch/runter> die verwendete Gasart (f) und bestätigen Sie mit <OK>. Folgende Gasarten sind mit Ihren Faktoren hinterlegt: Erdgas Luft Stadtgas Propan Butan Wasserstoff 9. Bauen Sie mit der Luftpumpe den voreingestellten Prüfdruck auf (bei Erreichen des Drucks sendet das Gerät einen Piepton).
-
Seite 15: Uhr Stellen
5. Uhr stellen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt „Uhr stellen“. Aktivieren Sie den Menü- punkt durch die <OK>-Taste. Datum und Uhrzeit lassen sich nun wie folgt einstellen: 1. Mit den Cursortasten <rechts/links> die zu ändernde Position wählen (betreffendes Feld blinkt). 2. -
Seite 16: Druck Auto -> 0 Bei Start
6.2. Druck Auto -> 0 bei Start Das ecom-DP setzt normalerweise die internen Druck- sensoren beim Einschalten auf 0 (Einstellung „JA“). Soll das Gerät an einer Druckquelle angeschlossen bleiben, kann diese Einstellung geändert werden. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menü- punkt „Druck Auto ->... -
Seite 17: Druckeinheit
Bei den Dämpfungsstufen 3 - 7 kann man zusätzlich die Progression der Dämpfung wählen. Hierbei bedeutet: Nicht progressiv: bei großen Druckänderungen reagiert die Anzeige nicht schneller als bei kleinen Druckänderungen. Wenig progressiv: bei großen Druckänderungen reagiert die Anzeige et- was schneller als bei kleinen Druckänderungen. Stark progressiv: bei großen Druckänderungen reagiert die Anzeige viel schneller als bei kleinen Druckänderungen. -
Seite 18: Fühler Setup
7. Fühler Setup Die Druckmessung wird werksseitig mit einer Bezeich- nung versehen, die vom Nutzer geändert werden kann. Blättern Sie mit den Cursortasten <hoch/runter> bis Menüpunkt „Fühler Setup“. Aktivieren Sie die Funktion mit der <OK>-Taste. Öffnen Sie die Editier- funktion mit 2x <OK>. Für die Bezeichnung der Druck- messung können maximal 6 Zeichen (Buchstaben, Zah- len und Sonderzeichen) verwendet werden. -
Seite 19: Datenlogger-Programm „Ecom Dp Logger
Der Messwerteverlauf des lässt sich mit Hilfe des Datenlogger-Programms „ecom DP Logger“ aufzeichnen. Das Programm kann kostenlos aus dem Down- load-Bereich der rbr-Homepage www.rbr.de herunter geladen werden. Zur Über- tragung der Daten wird ein USB-Kabel (Art.-Nr.: 55818) mit dazugehörigem Trei- ber benötigt (kostenloser Download von www.rbr.de). -
Seite 20: Technische Daten Ecom-Dp
10. Technische Daten ecom-DP Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) -internes Ladegerät -Anschluss über 1,3 mm Hohlstecker -Ladestrom ca. 500 mA Stromverbrauch: -mit Licht ca. -
Seite 21: Wartungshinweis
Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.rbr.de. Technische Änderungen vorbehalten V3.0 11.2014 rbr Messtechnik GmbH Am Großen Teich 2 D-58640 Iserlohn Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.rbr.de...
