- Seite 1 Kreative Technik aus dem Hause rbr Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 1. Anwendung und Komponenten 2. Aufbau ecom-DP 3. Anschluss der Komponenten 4. Erstinbetriebnahme 4.1. Stromversorgung 4.2. Akkus laden 4.3. Uhr stellen 5. Nummerische Anzeige 5.1. Messwert einfrieren 5.2. Min. / Max. Messwerte 5.3. Messwerte drucken 5.4. Drucksensor auf 0 setzen 5.5. -
Seite 3: Anwendung Und Komponenten

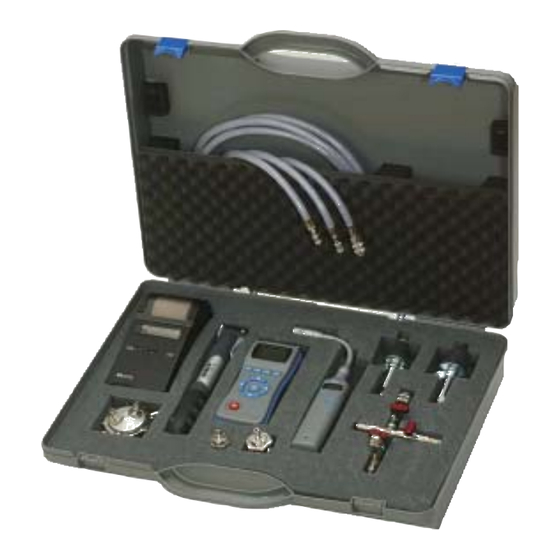

1. Anwendung und Komponenten Beachten Sie bei Arbeiten an Gasleitungen die geltenden Sicherheitsvorschriften! Mit dem ecom-DPK können auf einfache Art und Weise Dichtheitsprüfungen an Gasleitungen vorgenommen werden. Neben Zug und Gasdruckmessungen lassen sich Vor- und Hauptprüfung sowie Leckmengenbestimmung nach DVGW-TRGI durchführen. -
Seite 4: Aufbau Ecom-Dp
2. Aufbau ecom-DP Druckanschluss IR-Schnittstelle Pmax = 1500 hPa (für Infrarot-Drucker) Grafik-Display Cursortasten Funktionstasten (aktuelle Funktion wird im Display angezeigt) Anschluss Ladegerät Bestätigungstaste Ein/Aus-Taste Seite 4 ecom-DPK... -
Seite 5: Anschluss Der Komponenten
3. Anschluss der Komponenten Bitte schließen Sie die Komponenten wie in nachfolgender Abbildung dargestellt Druckluftpumpe Verbindungsschlauch (Pumpe - Kreuzstück) Verbindungsschlauch (ecom-DP - Kreuzstück) Sicherheitsventil Anschluss „+“ wählen Kreuzstück ecom-DP Anschlüsse für: Prüfstopfen konisch oder Einrohrzählerkappe oder Hochdruckprüfstopfen Verbindungsschlauch (Anlage - Kreuzstück) ecom-DPK Seite 5... -
Seite 6: Erstinbetriebnahme
4. Erstinbetriebnahme 4.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus ver- sorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... - Seite 7 Schalten Sie das ecom-DP durch Betätigen der <ON>- <ON> Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! <F2> Nach zweimaliger Betätigung der <OK>-Taste wird die Messwertanzeige eingeblendet. Rufen Sie das Menü „Ge- räte-Einstellungen“...
-
Seite 8: Nummerische Anzeige
5. Numerische Anzeige <ON> Bitte beachten: Wird die Einstellung „Druck Auto -> 0 bei Start“ auf „JA“ (Kapitel 8.2.) gesetzt, darf der interne Drucksensor erst nach Einschalten des Ge- rätes mit Druck beaufschlagt werden, da er während <OK> des Einschaltvorgangs auf 0 gesetzt wird. Nach dem Einschalten des Gerätes werden Bezeichnung und Messbereich des Drucksensors eingeblendet. -
Seite 9: Messwerte Drucken
0.1 (hPa) tragung nicht in jedem Fall gegeben ist. ----------------------------------- Der Ausdruck kann mit den Infrarotdruckern ecom-P und rbr Computertechnik Am Grossen Teich 2 HP 82240B erfolgen. Bitte stellen Sie den von Ihnen be- 58640 Iserlohn nutzten Drucker, wie unter 8.3 beschrieben, ein. -
Seite 10: Prüfprogramme
6. Prüfprogramme 1. Verwenden Sie zur Prüfung Luft oder ein inertes Gas! 2. Beachten Sie die „Technischen Regeln für Gasinstallationen“! Nach Auswahl des Programm-Menüs <F3> (PROC) ste- hen die vorprogrammierten Messroutinen „Druckprüfung“, „Vorprüfung“, „Hauptprüfung“ und „Gebrauchsfähigkeits- prüfung“ zur Verfügung. Weiterhin können im Menü „Set- up“... -
Seite 11: Druckprüfung
4. Mit den Cursortasten <hoch/runter> den korrekten Zahlenwert einstellen. 5. Nach erfolgter Korrektur muss die Einstellung durch die <OK>-Taste bestätigt werden. (wählen) (einstellen) <OK> 6.2. Druckprüfung Die Druckprüfung bis 1500 hPa ist als Messroutine im Druckprüfung ecom-DP hinterlegt. Gehen Sie wie folgt vor: 1. -
Seite 12: Vorprüfung
6.3. Vorprüfung Die Vorprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt <OK> vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (Prüfstopfen, Hochdruckstopfen oder Einrohr- zählerkappe). -
Seite 13: Hauptprüfung
6.4. Hauptprüfung Die Hauptprüfung nach DVGW – TRGI Arbeitsblatt G 600 bei Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom-DP hinterlegt. Gehen Sie wie folgt <OK> vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (Prüfstopfen, Hochdruckstopfen oder Einrohr- zählerkappe). -
Seite 14: Gebrauchsfähigkeitsprüfung
6.5. Gebrauchsfähigkeitsprüfung Die Gebrauchsfähigkeitsprüfung nach DVGW – TRGI Arbeitsblatt G 624 bei Leitun- gen ist als Messroutine im ecom-DP hinterlegt. Die Berechnung der Leckrate er- folgt automatisch nach folgender Gleichung und entspricht damit der Vorgehens- weise des DVGW-TRGI Arbeitsblattes G 624: VB = V/TM * ((PA + P1)/(PA + P2)-1) * PB/P1 * f mit: = Gasleckmenge im Betriebszustand (l/h) - Seite 15 b. Das Leitungsvolumen wird aus Durchmesser und Länge für Gewinderohre nach DIN 2440 (mittel- schwer) vom ecom-DP abschnittsweise berechnet (<F3> (CLR) löscht die Berechnungen): <F2> (CAL) - <F2> (CAL) betätigen. <F3> (CLR) - Mit den Cursortasten <hoch/runter> Leitungsdurch- messer wählen (1/2“ bis 4“) und mit <OK> bestäti- gen.
- Seite 16 8. Wählen Sie mit den Cursortasten <hoch/runter> die verwendete Gasart (f) und bestätigen Sie mit <OK>. Fol- gende Gasarten sind mit Ihren Faktoren hinterlegt: Erdgas (einstellen) <OK> Luft Stadtgas Propan Butan Wasserstoff „Druck aufbauen“ 9. Bauen Sie mit der Luftpumpe den voreingestellten Prüf- druck auf (bei Erreichen des Drucks sendet das Gerät einen Piepton).
-
Seite 17: Uhr Stellen
7. Uhr stellen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Uhr stellen>. Aktivieren Sie den Menüpunkt durch die <OK>-Taste. Datum und Uhrzeit lassen sich <OK> nun wie folgt einstellen: 1. Mit den Cursortasten <rechts/links> die zu ändernde Position wählen (betreffendes Feld blinkt). 2. -
Seite 18: Druck Auto -> 0 Bei Start
8.2. Druck Auto -> 0 bei Start Das ecom-DP setzt normalerweise die internen Druck- sensoren beim Einschalten auf 0 (Einstellung „JA“). Soll das Gerät an einer Druckquelle angeschlossen bleiben, <OK> kann diese Einstellung geändert werden. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Druck Auto ->... -
Seite 19: Druckeinheit
Bei den Dämpfungsstufen 3 - 7 kann man zusätzlich die Progression der Dämpfung wählen. Hierbei bedeutet: Nicht progressiv: bei großen Druckänderungen reagiert die Anzeige nicht schneller als bei kleinen Druckänderungen. <OK> Wenig progressiv: bei großen Druckänderungen reagiert die Anzeige etwas schneller als bei kleinen Druckänderungen. -
Seite 20: Fühler Setup
9. Fühler Setup Die Druckmessung wird werksseitig mit einer Bezeich- nung versehen, die vom Nutzer geändert werden kann. Blättern Sie mit den Cursortasten <hoch/runter> bis zum <OK> Menüpunkt <Fühler Setup>. Aktivieren Sie die Funktion mit der <OK>-Taste. Öffnen Sie die Editierfunktion mit 2x <OK>. -
Seite 21: Technische Daten Ecom-Dp
11. Technische Daten ecom-DP Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) -internes Ladegerät -Anschluss über 1,3 mm Hohlstecker -Ladestrom ca. 500 mA Stromverbrauch: -mit Licht ca. - Seite 22 Technische Änderungen vorbehalten 10.2007 rbr Messtechnik GmbH Am Großen Teich 2 D-58640 Iserlohn (Sümmern) Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.rbr.de eMail: info@rbr.de Seite 22 ecom-DPK...
