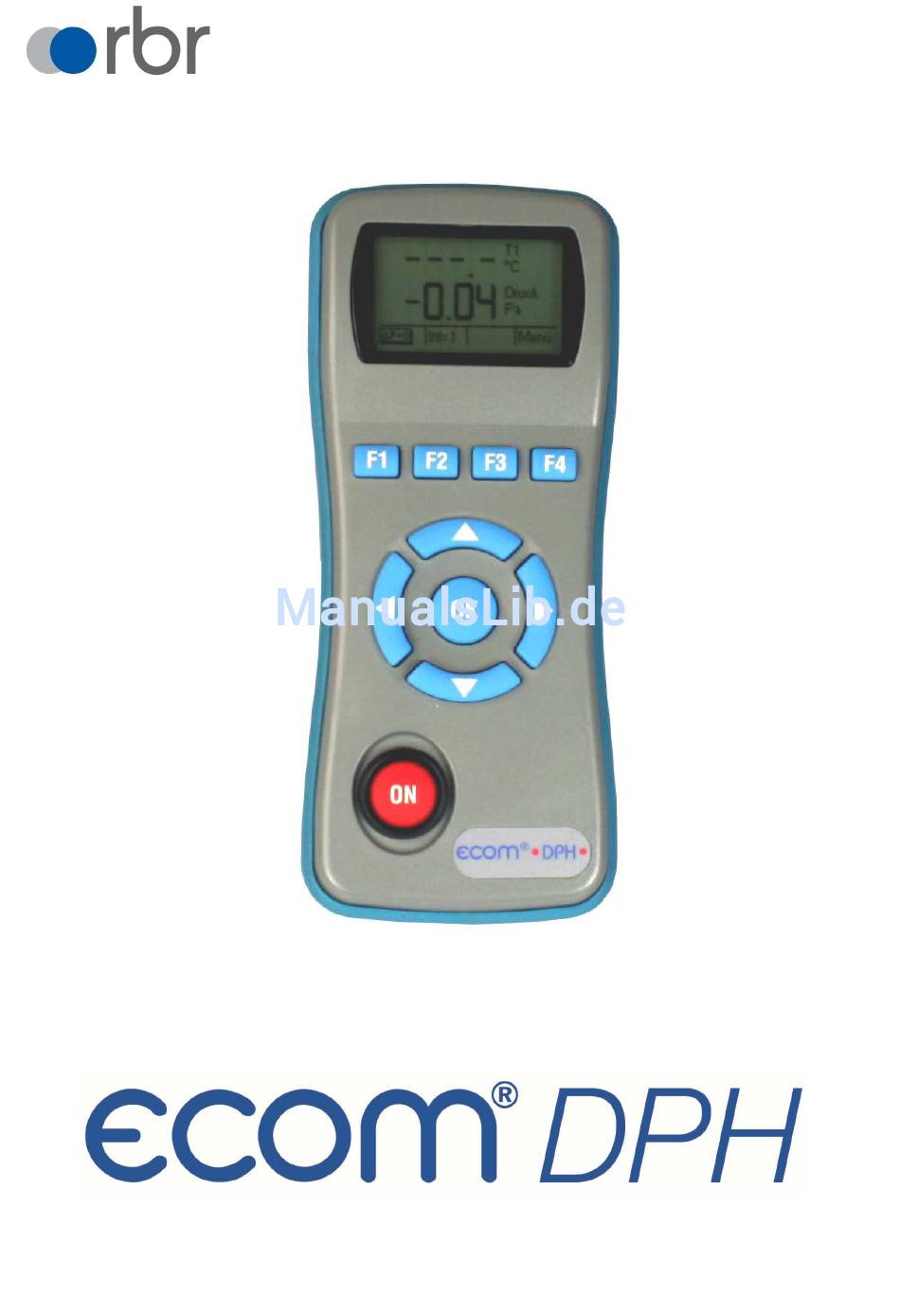

- Seite 1 WIR PRODUZIEREN LEBENSQUALITÄT! Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.1. Heizungs-Check 4.1.1. Abgasverlust 4.1.2. Oberflächenverlust 4.1.3. Ventilationsverlust 4.2. 4-Pa Test (Option) 4.3. Differenzdruck 4.4. Staurohr 4.5. Temperatur 5. Einstellungen 5.1. DPH Einstellungen 5.2. Parameter für Messungen 5.3. Einstellung 4-Pa Test 6. Technische Daten ecom-DPH 7. Wartungshinweis Seite 2 ecom-DPH... -
Seite 3: Aufbau Ecom-Dph
1. Aufbau ecom-DPH IR-Schnittstelle Druckan- (für Infrarot-Drucker) schluss „+“ Temperatur- anschluss „T2“ Druckan- schluss „-“ Temperatur- anschluss „T1“ Grafik-Display Funktionstasten (aktuelle Funktion wird im Display angezeigt) Cursortasten Anschluss Ladegerät Bestätigungstaste Ein/Aus Taste ecom-DPH Seite 3... -
Seite 4: Erstinbetriebnahme 2.1. Stromversorgung
Taste, schaltet sich das ecom-DPH ein und es kann gemessen werden. 2.3. Uhr stellen Die interne Uhr des ecom-DPH ist über einen Kondensator gepuffert. Ist das Ge- rät länger als ca. 10 Minuten ohne Stromversorgung gehen die gespeicherten Informationen verloren. Bevor das ecom-DPH zum ersten Mal genutzt werden kann, muss somit die interne Uhr eingestellt werden. - Seite 5 Datum und Uhrzeit lassen sich wie folgt einstellen: Uhr stellen 2:00:08 1. Mit den Cursortasten <rechts/links> die zu ändernde 01.01.09 Position wählen (betreffendes Feld blinkt). DPH-Einstellungen Menü 2. Mit den Cursortasten <hoch/runter> den korrekten Zahlenwert einstellen. ecom-DPH Seite 5...
-
Seite 6: Messwertanzeige
Wird der Wert 9 eingestellt, arbeitet die Anzeige mit ∆P->0 Int=0 Menü maximaler Dämpfung. Unter „Einstellungen/Param. für Messungen“ kann eingestellt werden, ob die Dämpfung progressiv (bei großen Druckänderungen reagiert die Anzeige schneller als bei kleinen Druckän- derungen - Standard = Nein) arbeiten soll. Seite 6 ecom-DPH... -
Seite 7: Messprogramme
Zustand vom wünschenswerten energetischen Sollzustand ab, und desto höher ist das Energieeinsparpotenzial, wenn Modernisierungsmaß- nahmen durchgeführt werden. Das ecom-DPH kann mit Hilfe von Spezialsonden zur Messung von Ventilations- verlust und Oberflächenverlust genutzt werden. Wählen Sie aus dem Hauptmenü das Untermenü "Heizungs- Check"... -
Seite 8: Oberflächenverlust
-zu messende Fläche mit den Cursortasten <rechts/links> auswählen -Oberflächenfühler positionieren -Temperaturdifferenz mit Taste <F1> übernehmen - pro Teilfläche können bis zu 9 Messwerte ermittelt werden, die automatisch gemittelt werden -ggf. Messungen mit <F2> löschen -Vorgang für jede Teilfläche wiederholen Seite 8 ecom-DPH... - Seite 9 -Drucksensors mit <F1> nullen -Schläuche der Strömungssonde wieder anschließen -Strömungssonde im Abgasrohr positionieren (Markierung für Strömungsrichtung beachten) -Brenner ausschalten und gleichzeitig <F2> betätigen oder: Strömungssonde -mit <F3> Timer (3 Sek.) auslösen und Brenner bei zweitem Piepton ausschalten ecom-DPH Seite 9...
-
Seite 10: 4-Pa Test (Option)
Ein gleichzeitiger Betrieb von raumluftabhängiger Feu- Heizungs-Check erstätte und Ablufteinrichtung kann zu gefährlichem 4-Pa Test Differenzdruck Unterdruck führen. Mit dem ecom-DPH ist es möglich, Staurohr den Unterdruckgrenzwert von 4 Pa (8 Pa) zu kontrollie- Temperatur ren und den zeitlichen Unterdruckverlauf in einem Dia- Hauptmenü... - Seite 11 Oberflächenfühler und den Raumfühler-Stick an T2: 20.4 °C T1 und T2 an. Die Temperaturdifferenz beider Fühler ∆T: 2.0 °C wird berechnet. Mit <F1> (Modus) kann die Tempera- Modus Menü turdifferenz der beiden Fühler zum internen Tempera- turfühler dargestellt werden. ecom-DPH Seite 11...
-
Seite 12: Einstellungen 5.1. Dph Einstellungen
5. Einstellungen 5.1. DPH Einstellungen Zusätzlich zu den schon beschriebenen Funktionen DPH Einstellungen Param. für Messungen des ecom-DPH, können verschiedene Einstellungen im 4Pa-Test Messgerät vorgenommen werden. Wählen Sie aus dem Hauptmenü das Untermenü "Einstellungen" und bestätigen mit <OK>. Unter "DPH Einstellungen"... -
Seite 13: Parameter Für Messungen
Unter "4Pa Test" kann die Messdauer des 4-Pa-Tests DPH Einstellungen Param. für Messungen eingestellt werden (Einstellungen 3, 4, 5, 6 Minuten sind 4Pa-Test möglich - Standard = 4 Minuten). Mit der Cursortaste <links> kann das Menü „Einstellungen“ verlassen werden. Einstellungen ecom-DPH Seite 13... -
Seite 14: Technische Daten Ecom-Dph
6. Technische Daten ecom-DPH Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) Stromverbrauch: -mit Licht ca. 90 mA -ohne Licht ca. 45 mA... -
Seite 15: Wartungshinweis
Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.rbr.de. Technische Änderungen vorbehalten V1.8 03.2014 rbr Messtechnik GmbH Am Großen Teich 2 D-58640 Iserlohn Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.rbr.de...
