Installatie Van De Boilerpomp In De Wgb, Serie C - BROTJE LS-U1 E Montageanleitung

Installatie
NL
4.2 Installatie van de
boilerpomp in de WGB, serie
C

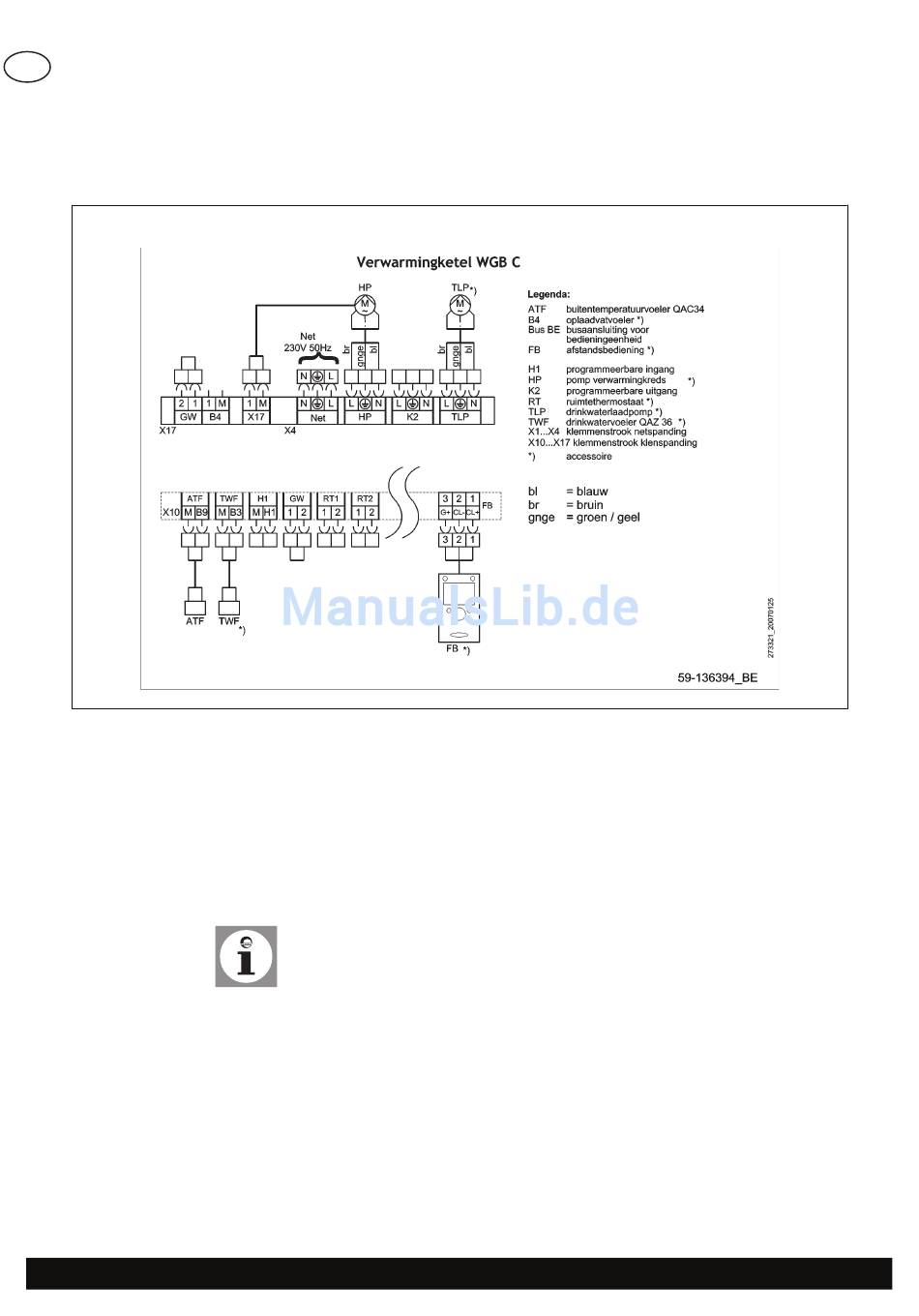

Afb. 4: Aansluitschema WGB, serie C
44
1. Het voorpaneel van de ketel verwijderen
2. De regelingsbord naar voren uitklappen
3. Deksel van de ketelregeling verwijderen
4. Aansluitkabel van de boilerlaadpomp op de aansluiting TLP (Klemmenbord X4)
van de ketelregeling ISR-LMS aansluiten (zie aansluitplan, Afb. 4 )
5. Bijgeleverde kabelvastschroeving in de bodemplaat monteren
6. Boilervoeler door de kabelvastschroeving doorvoeren
7. Aansluitkabel van de boilervoeler op de aansluiting TWF (Klemmenbord X10)
van de ketelregeling ISR-LMU aansluiten (zie aansluitplan, Afb. 4 )
Opmerking: Alle leidingen moeten binnen de ketelomkasting in de daarvoor be-
stemde kabelklemmen gelegd en in de aanwezige trekontlastingen van het scha-
kelveld vastgezet worden.
Boiler laadset universeel LS-U1 E/LS-BS E 7310073-02 06.13
