7310073-02 06.13
13. purger la chaudière; pour cela ouvrir le clapet antiretour (7) (bloqué)
Anti-thermosiphon
14. Ramener l'antithermosiphon (7) en position de service
15. Ouvrir les robinets d'arrêt

3.1.2 Le montage du kit de pompe de charge LS-BS E

Remarque: Pour le montage de l'appareil avec les ballons BS, la cote de hauteur
"A" ( Fig. 2 ) pour les orifices à percer doit être observée !

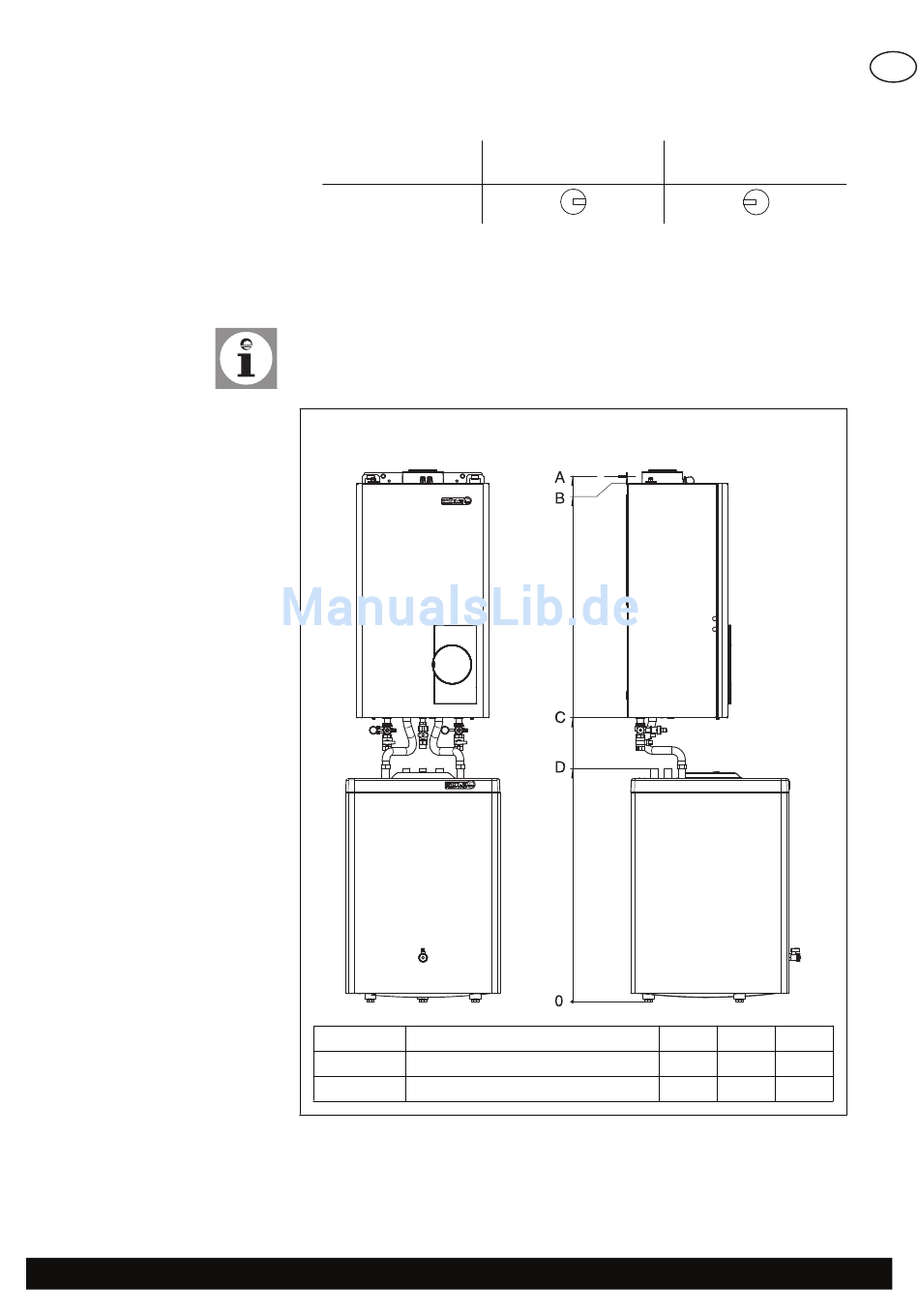

Fig. 2: Kit de chargement ballon dans l'appareil de condensation à gaz
WGB
ballon Hauteur orifice à percer A
BS 120 C
BS 160 C
Kit de pompe de charge universal LS-U1 E/LS-BS E
bloqué (valve ouverte)
Z A
1906 1880
2106
2080
Montage
Position de fonctionne-
ment
Z A
B C D
1030 845
1230 1045
FR
19
