Montage
FR

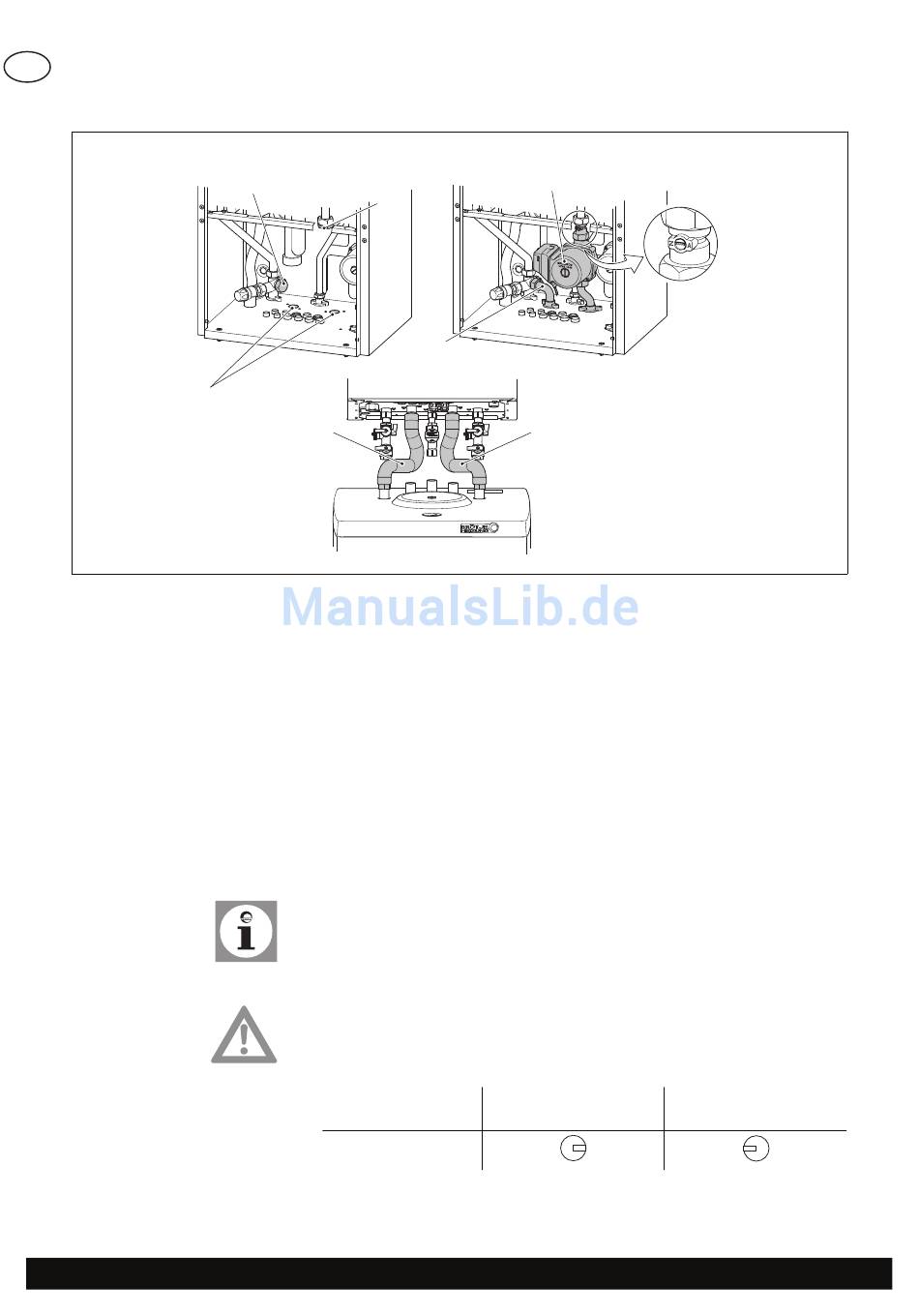

Fig. 3: Le montage du kit de pompe de charge LS-BS E
20
1
2
6
1. Débrancher la chaudière par fermer le robinetterie
2. Ecoulement l'eau de la chaudière
3. Détacher la partie antérieure
4. Ouvrir le clapet de la régulation vers l'avant
5. Retirer le tampon borgne à l'embranchement de retour ( Fig. 3 , pos. 3)
6. Retirer le couvercle de fermeture dans la tôle de fond (2)
7. Retirer le bouchon à l'embranchement de départ (1)
8. Monter le tuyau de départ avec joint sur l'embranchement de départ, puis fixer
le manchon de raccordement sur la tôle de fond à l'aide des vis fournies (4)
9. Monter la pompe de charge y compris le clapet antiretour avec joint sur l'em-
branchement de retour, puis fixer le manchon de raccordement sur la tôle de
fond à l'aide des vis fournies (5)
10. Mettre en place le ballon au centre sous l'appareil de condensation à gaz (écar-
tement mural max. 70 mm).
11. Réaliser la liaison entre la chaudière de condensation à gaz et le ballon ; utiliser
les flexibles ondulés fournis avec des écrous chapeau ¾" et des joints (6)
Remarque: Les flexibles doivent être recoudés lors d'un écartement mural.
12. Resserrer toutes les visseries
13. Remplir à nouveau la chaudière
Attention! Après le remplissage de la chaudière, contrôler l'étanchéité de toutes
les jointures!
14. purger la chaudière; pour cela ouvrir le clapet antiretour (7) (bloqué)
Anti-thermosiphon
15. Ramener l'antithermosiphon (7) en position de service
16. Ouvrir les robinets d'arrêt
Kit de pompe de charge universal LS-U1 E/LS-BS E
5
3
4
6
bloqué (valve ouverte)
Z
7
Position de fonctionne-
ment
A
Z
7310073-02 06.13
