3.10 Elektrischen Anschluss herstellen

Der Heizkessel ist werkseitig mit einem komplett mon-
tiertem und verkabeltem Basiscontroller BC10 ausge-
stattet.
3.10.1 Klemmleistenanschlüsse
Nehmen Sie alle elektrischen Anschlüsse innerhalb des
Anschlusskastens vor.
• Deckel des Anschlusskastens abnehmen (Abb. 10).
LEBENSGEFAHR
durch elektrischen Strom.
Die Positionen 1 – 5 (Abb. 12, Seite 15) sind
Niederspannungsanschlüsse und die Positio-
nen 6 – 9 (Abb. 12, Seite 15) sind 230-Volt-
Anschlüsse.
– Beachten Sie, dass das die Klemmen 6 – 9
unter Spannung (230 V; nur bei entspre-
chender Konfiguration des Regelgerätes
und bestimmten Anlagenhydrauliken nutz-
bar) stehen, wenn der Netzschalter des Ba-
siscontrollers BC10 eingeschaltet ist.
Die Kabelführung zu den Klemmleistenanschlüssen er-
folgt durch das Anschlussloch (Abb. 11, Pos. 1).
ANWENDERHINWEIS
– Beachten Sie für die provisorische Inbe-
triebnahme den Handbetrieb (siehe
Kapitel 5.2.3 „Heizungsanlage auf Handbe-
trieb umstellen", Seite 27).
Fühleranschlüsse
• Temperaturfühler an die Klemmen FA und FW
(Abb. 12) anschließen.
230-Volt-Anschlüsse
ANLAGENSCHADEN
durch zu große Stromaufnahme.
– Achten Sie darauf, dass die gesamte
Stromaufnahme der Klemmen 6 – 8 (siehe
Schaltplan) 5 A nicht überschreitet.

3.10.2 Netzanschluss herstellen

• Stecker (Abb. 13) des Netzkabels in eine Schutzkon-
taktsteckdose stecken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Gas-Wandkessel Brennwert Logamax plus GB142-15/24/30 • Ausgabe 02/2008

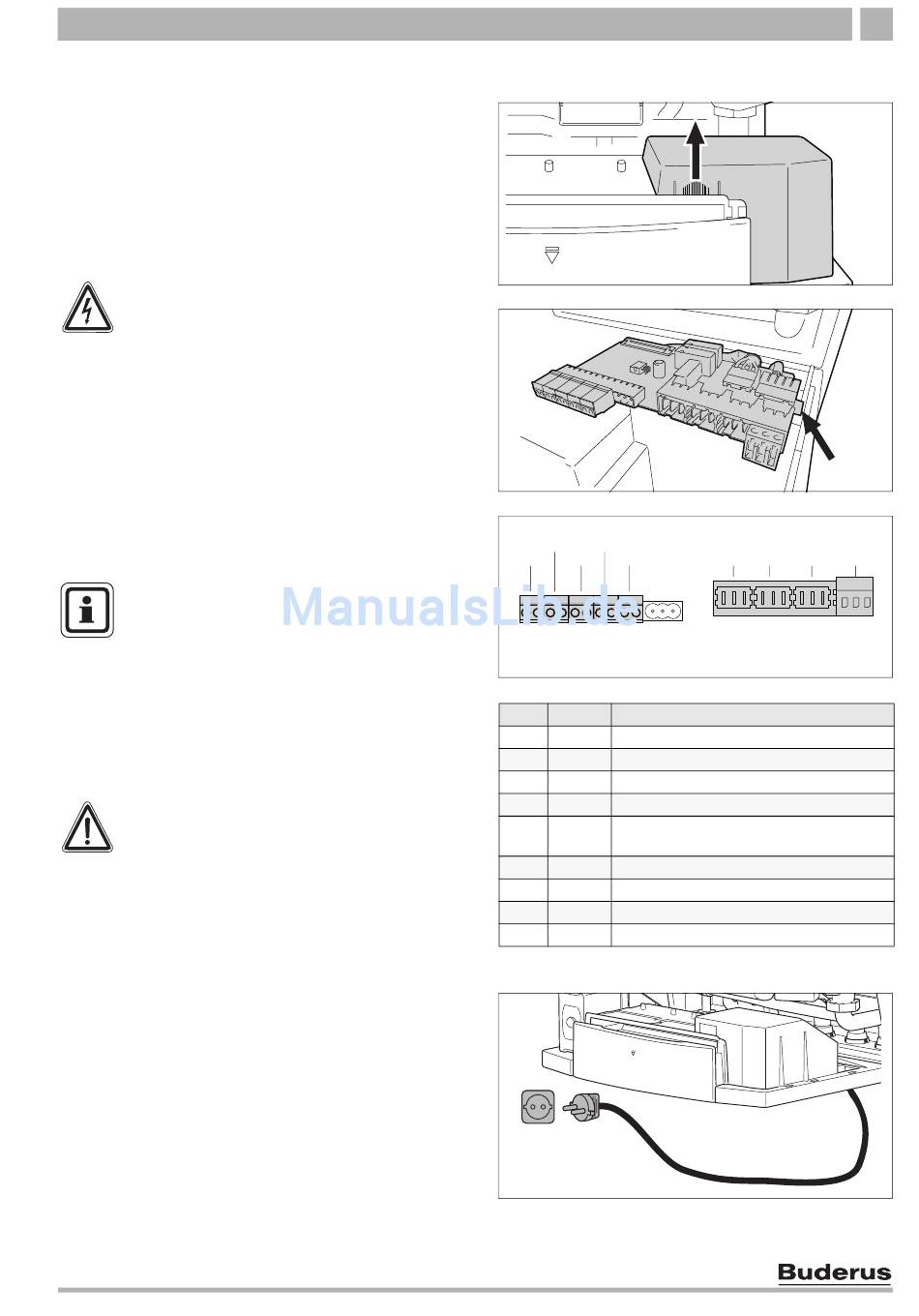

Abb. 10 Deckel des Anschlusskastens abnehmen
Abb. 11 Klemmleiste
FW
FA
RC WA EV
Abb. 12 Klemmleistenanschlüsse
Abk. Farbe Komponente
RC orange Raumtemperaturregler RC
FA blau Außentemperaturfühler
WA grün Ein/Aus-Temperaturregler potenzialfrei
FW grau Warmwassertemperaturfühler
EV rot externer Schaltkontakt potenzialfrei für z. B.
Fußbodenheizung
PK grün externe Heizungspumpe 230 V
PS grau Speicherladepumpe 230 V
PZ lila Zirkulationspumpe 230 V
Netz weiß Netzanschluss 230 V AC
Tab. 4 Klemmleistenanschlüsse
