2.1 Externe Verbrennungsluftversorgung

Im Bedarfsfall kann der Kaminofen mit ei-
nem Anschluss für eine externe Verbren-
nungsluftversorgung ausgerüstet werden
(siehe Abb. 1):

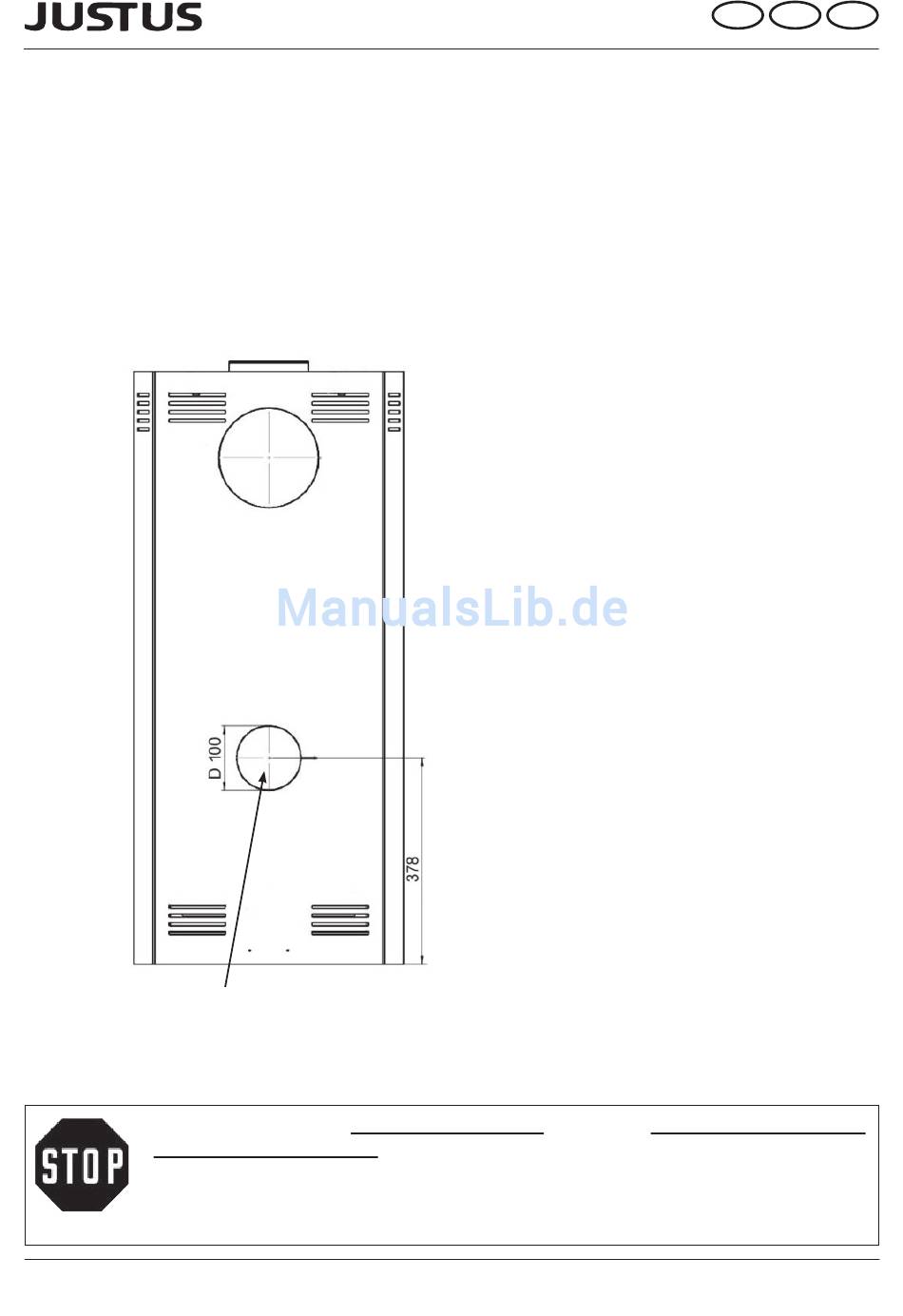

Abb. 1
Obere Rauchrohröffnung
Anschluss für externe
Verbrennungsluftversorgung
Wird die Feuerstätte raumluftunabhängig betrieben, ist ein eigener Schorn-
stein dafür erforderlich. Eine Mehrfachbelegung dieses Schornsteins ist
nicht zulässig. Bei raumluftabhängigem Betrieb ist ein Anschluss an einen
mehrfachbelegten Schornstein möglich, wenn die Vorausetzungen dies
zulassen.
Hintere Rauch-
rohröffnung
Kaminofen
Für besonders dichte Räume kann hier eine
Luftversorgung von außen angeschlossen
werden. Ein dafür erforderlicher Anschluss-
stutzen ist als Zubehör erhältlich.
Achten Sie bei einer externen Verbren-
nungsluftversorgung auf dichte Rohrfüh-
rung!
Die Zuführung der Verbrennungsluft erfolgt
ausschliesslich über ein bauseitiges Zuluftrohr
ND 100 mm. Die Luftleitung ist mit glattem
rohr) auszuführen.
Die gestreckte Rohrlänge darf nicht länger als
6 m sein, keine Reduzierungen sowie maximal
3 Stck. 90°- Bogen aufweisen!
Ein Anschluss an einen geeigneten LAS-
Schornstein ist möglich.
In jedem Fall ist zu beachten, dass der Ver-
brennungsluftbedarf von ca. 30 m
Förderdruck von 4 Pa sichergestellt ist.
Bei Nichtbetrieb sind alle Luftschieber ge-
schlossen zu halten, damit keine Kaltluft über
den Schornstein zirkulieren kann. Eine mögli-
che Kondensatbildung kann durch Isolierung
des Luftrohres vermieden werden.
Der Schornsteinzug muss die zusätzlichen
Widerstände einer so ausgerüsteten Feue-
rungsanlage überwinden können.
Rohr aus Stahl oder Kunststoffrohr (Abfluss-
6
/h bei einem
D AT CH
3
