• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• Wenn Sie Zweifel über die Funktion, die Bedienung oder die Sicherheit des Produkts
haben, so fragen Sie einen Fachmann, nehmen Sie das Produkt nicht selbst in Betrieb.
3. Einführung
Der Reflow Ofen Controller steuert Ihren Reflow-Kit Ofen. Um ein optimales Löt-
ergebnis zu erreichen, müssen beim Löten von SMD Bauteilen mit Lötpaste bestimmte
Zeiten und Temperaturen eingehalten werden.
Der Reflow-Kit Controller steuert Ihren Lötofen so, dass die Zeiten und Temperaturen
eingehalten werden und ein optimales Lötergebnis erreicht werden kann.

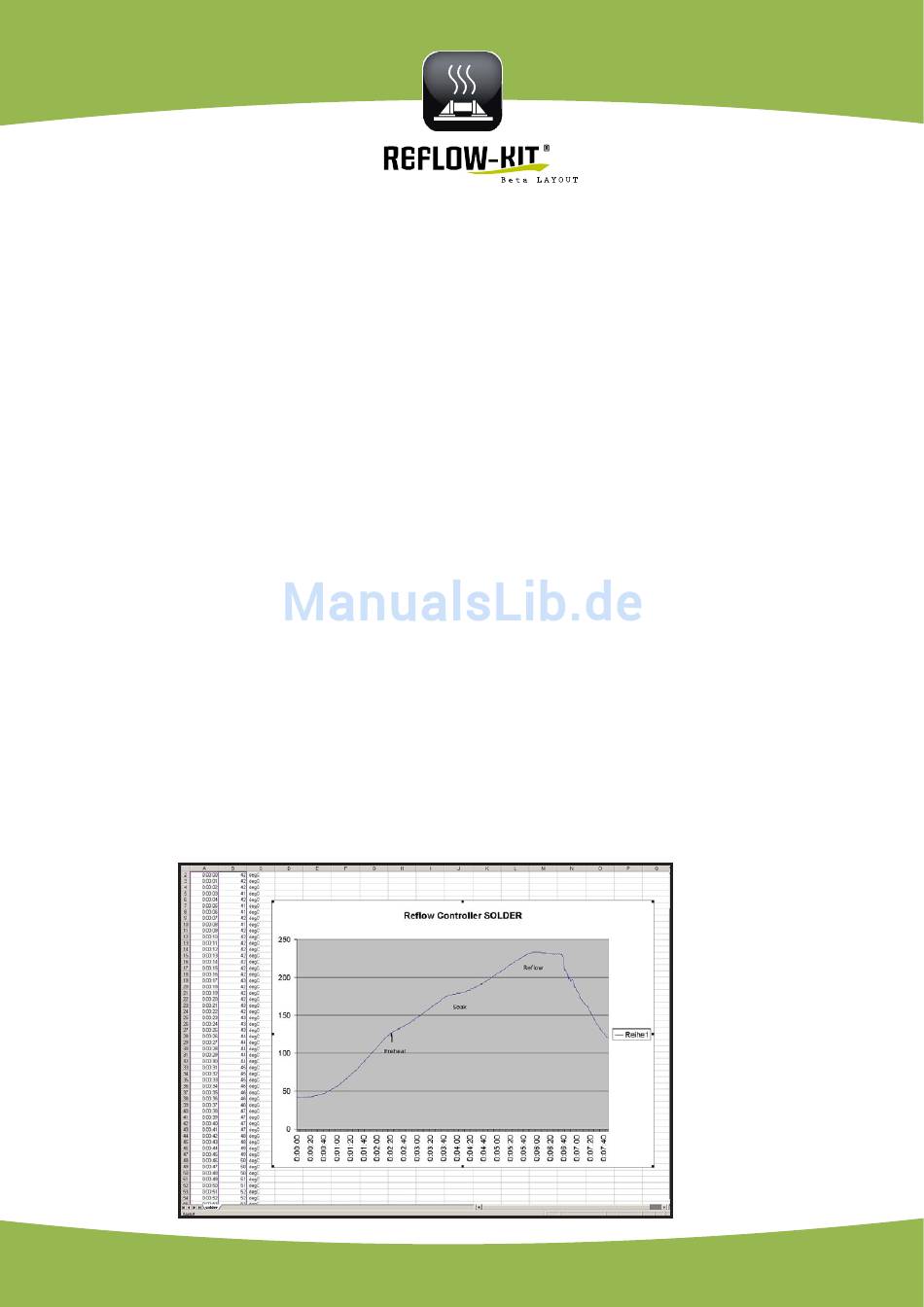

Die Platinen und Bauteile werden in einer Vorwärmphase langsam aufgeheizt.
Dadurch werden mechanische Spannungen in der Platine und in den Bauteilen vermieden.
Nach der Vorwärmung wird die Temperatur bis kurz unter die Löttemperatur erhöht. Die
flüchtigen Bestandteile der Lötpaste können entweichen, ohne dass es zu einer Blasen-
bildung kommt.
Danach wird auf die Löttemperatur aufgeheizt. Die Lötpaste wird flüssig und die Bauteile
verbinden sich mit der Platine. Die Löttemperatur wird während der Lötzeit exakt einge-
halten, so dass keine Beschädigungen durch Überhitzung auftreten.
Den Abschluss der Lötphase signalisiert der Controller mit einem akustischen Signal. Die
fertig gelötete Platine kann nun dem Ofen entnommen werden.
Bedienungsanleitung
Reflow-Controller
Seite 5 von 18
