11. Verbindung Reflow Controller zu Reflow Ofen und PC

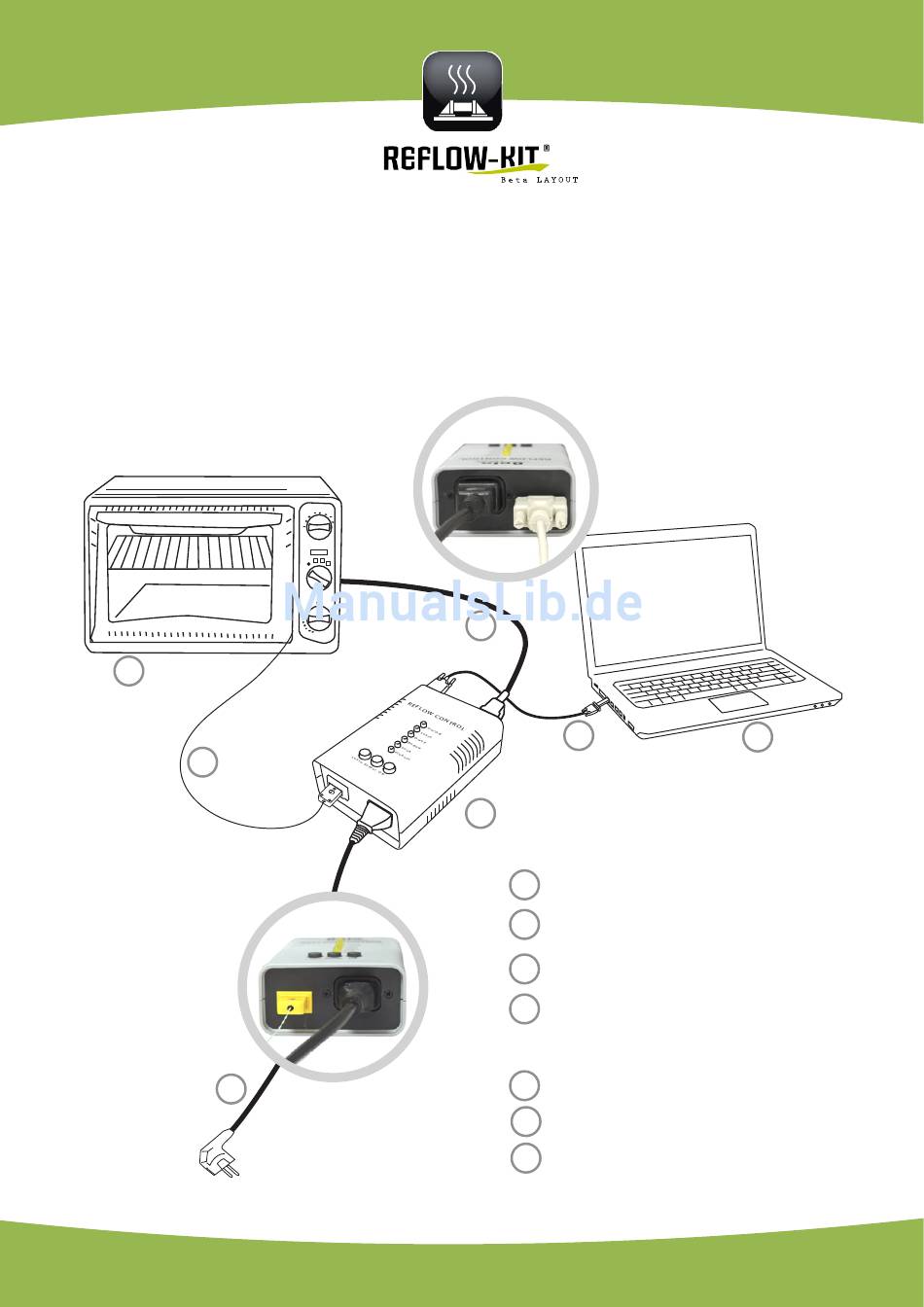

Der Reflow Controller (A) ist über einen Meßfühler (C) mit dem zu steuernden Reflow
Ofen (B) und optional über ein Computer Interface Cable (D) mit dem PC (E) verbunden.
Die Stromzufuhr an der Vorderseite erfolgt über das Netzkabel (F). Der Ofen wird über
das Adapterkabel (G) angeschlossen.
B
C
F
G
D
A
A Reflow Controller
B
Reflow Ofen
Meßfühler
C
D
optionales Computer Interface
Cable und ggf. separat zu
bestellender USB-Adapter
PC
E
Netzkabel
F
G Adapterkabel
