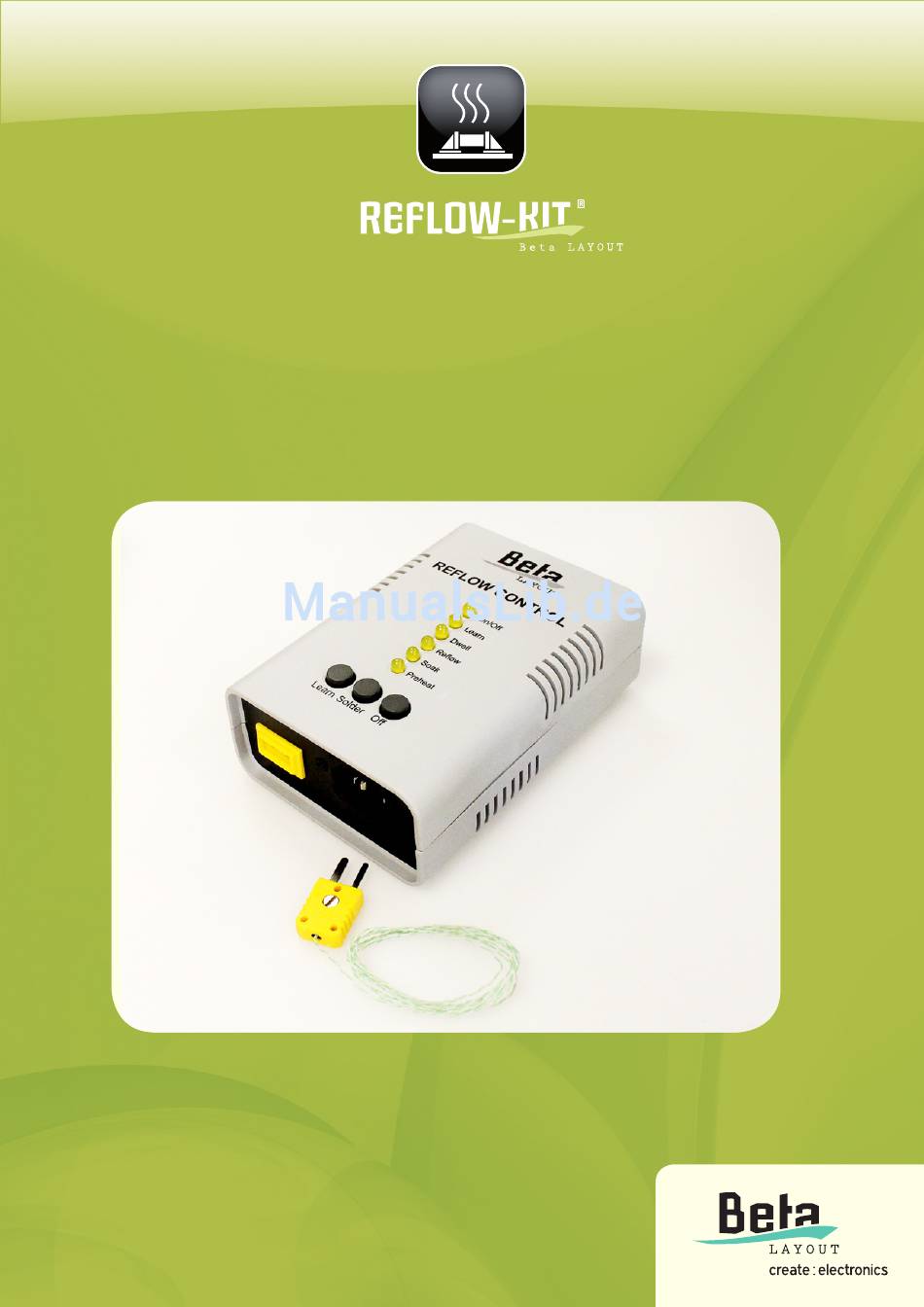

- Seite 1 Reflow-Controller Bedienungsanleitung www.beta-eSTORE.com Beta LAYOUT GmbH • Im Aartal 14 • 65326 Aarbergen Telefon + 49 (0) 61 20 / 90 70 10 • Fax + 49 (0) 61 20 / 90 70 14...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Reflow-Controller Inhaltsverzeichnis Allgemeine Hinweise ............................3 1.1. Gewährleistung und Haftung ......................3 2. Sicherheit ..................................3 2.1. Bestimmungsgemäße Verwendung ..................3 2.2. Sicherheitshinweise ..........................4 Einführung ..................................5 4. Übersicht ..................................6 5. Technische Daten ..............................6 6. Bedienelemente .............................. 6 Bedienung ..................................7 7.1. Lötvorgang ............................... 7 7.2. Lernen ................................... 9 7. 3 . System Selbsttest ........................... 9 7.4. Temperaturkalibrierung ........................9 7.5. Computerschnittstelle .......................... 10 7. -
Seite 3: Allgemeine Hinweise
Bedienungsanleitung Reflow-Controller 1. Allgemeine Hinweise Bitte lesen Sie vor Inbetriebnahme diese Betriebsanleitung gründlich durch. Sie informiert Sie über die Funktionen, die Bedienungsweise und die Pflege des Reflow-Controllers. Anmerkung: Diese Dokumentation beruht auf dem zum Zeitpunkt der Erstellung verfügbaren Kennt- nisstand. Für die Richtigkeit und Vollständigkeit der Angaben wird keine Garantie über- nommen. Technische Änderungen, die dem Fortschritt dienen, sind vorbehalten. Diese Dokumentation sowie die darin enthaltenen Informationen unterliegen dem Urheberrecht und dürfen weder als Ganzes noch in Teilen ohne schriftliche Zustimmung des Heraus- gebers reproduziert oder Dritten zugänglich gemacht werden. 1.1. Gewährleistung und Haftung Grundsätzlich gelten unsere „Allgemeinen Verkaufs-und Lieferbedingungen“. Die Beta LAYOUT GmbH schließt Gewährleistung und Haftungsansprüche bei Personen- und Sachschäden aus, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: • nicht bestimmungsgemäße Verwendung, • nicht sachgemäßes Montieren, Inbetriebnehmen, Bedienen, • Nichtbeachten der Hinweise, Gebote, Verbote der Betriebsanleitung, • eigenmächtige bauliche Veränderungen der Anlage, • nicht sachgemäß durchgeführte Instandsetzungsarbeiten. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. 2. Sicherheit 2.1. Bestimmungsgemäße Verwendung Das Produkt darf nur zur Steuerung eines Reflow-Lötofens verwendet werden. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produk- tes, darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht verändert bzw. umgebaut werden! Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. -
Seite 4: Sicherheitshinweise
Bedienungsanleitung Reflow-Controller 2.2. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden er- lischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie. • Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/ oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals! • Das Produkt darf nur an einer Netzspannung von 230V~/50Hz des öffentlichen Versorgungsnetzes betrieben werden, der Schutzleiter muss angeschlossen sein. Stecken Sie den Controller in eine vorschriftsgemäß installierte Schutzkontaktsteckdose. • Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Betreiben Sie das Produkt so, dass es für Kinder unzugänglich ist. Gleiches gilt für die Aufbewahrung des Produkts. Kinder könnten versuchen, Gegenstände in die Öffnungen des Geräts einzuführen, Lebensgefahr durch einen elektrischen Schlag! • Das Produkt ist nur für trockene Innenräume geeignet, es darf nicht feucht oder nass werden. Betreiben Sie das Produkt niemals im Außenbereich oder in Feuchträumen, fassen Sie es niemals mit feuchten oder nassen Händen an! Es besteht Lebensgefahr durch einen elektrischen Schlag! • Das Produkt darf nicht unbeaufsichtigt betrieben werden. • Betreiben Sie das Produkt nicht in Umgebungen, in welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können. Es besteht Brand- und Explosionsgefahr! • Das Produkt ist für den privaten Einsatz vorgesehen, es ist nicht für den gewerblichen Einsatz bestimmt. • Das Produkt ist nur zur Regelung eines angeschlossenen Lötofens („Reflow-Ofen“) geeignet. Schließen Sie niemals andere Geräte an. • Das Produkt schaltet die auf seiner Front befindliche Steckdose nur einpolig ab. Auch wenn das Produkt ausgeschaltet ist, kann Netzspannung an der Steckdose und am angeschlossenen Gerät anliegen. -
Seite 5: Einführung
Bedienungsanleitung Reflow-Controller • Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. • Wenn Sie Zweifel über die Funktion, die Bedienung oder die Sicherheit des Produkts haben, so fragen Sie einen Fachmann, nehmen Sie das Produkt nicht selbst in Betrieb. 3. Einführung Der Reflow Ofen Controller steuert Ihren Reflow-Kit Ofen. Um ein optimales Löt- ergebnis zu erreichen, müssen beim Löten von SMD Bauteilen mit Lötpaste bestimmte Zeiten und Temperaturen eingehalten werden. Der Reflow-Kit Controller steuert Ihren Lötofen so, dass die Zeiten und Temperaturen eingehalten werden und ein optimales Lötergebnis erreicht werden kann. Die Platinen und Bauteile werden in einer Vorwärmphase langsam aufgeheizt. Dadurch werden mechanische Spannungen in der Platine und in den Bauteilen vermieden. Nach der Vorwärmung wird die Temperatur bis kurz unter die Löttemperatur erhöht. Die flüchtigen Bestandteile der Lötpaste können entweichen, ohne dass es zu einer Blasen- bildung kommt. Danach wird auf die Löttemperatur aufgeheizt. Die Lötpaste wird flüssig und die Bauteile verbinden sich mit der Platine. Die Löttemperatur wird während der Lötzeit exakt einge- halten, so dass keine Beschädigungen durch Überhitzung auftreten. Den Abschluss der Lötphase signalisiert der Controller mit einem akustischen Signal. Die fertig gelötete Platine kann nun dem Ofen entnommen werden. Seite 5 von 18... -
Seite 6: Übersicht

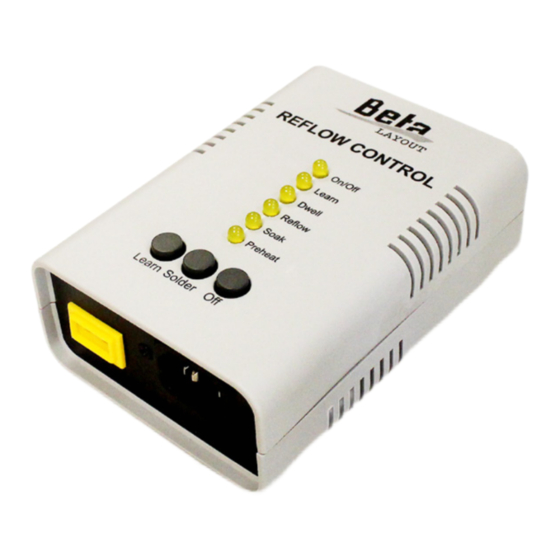

Bedienungsanleitung Reflow-Controller 4. Übersicht Der Reflow Controller befindet sich in einem Kunststoffgehäuse mit Steckverbindungen für Strom, Meßfühler, PC und den zu steuernden Ofen. Er hat 3 Bedientasten, 6 LED’s zur Status- und Fehleranzeige und einen akustischen Alarmgeber. 5. Technische Daten Betriebsspannung: 230V~/50Hz Maximal Anschlussleistung: 1500 W PC-Verbindung: RS232 (über 1:1 Verlängerung) Pin 2 = TxD, Pin 3 = RxD, Pin 5 = GND 9600 Baud, 8 Bit, No Parity, 1 Stopbit, kein Handshake Optional ist ein USB-Umsetzer (RK-10185) erhältlich. 6. Bedien-und Anzeigeelemente Aus (Off) Controller abschalten. Lötofen wird abgeschaltet, laufende Programme werden unterbrochen. Löten (Solder) Es wird ein automatischer Lötzyklus gestartet. Lernen (Learn) Es wird ein automatischer Abgleich und Lernlauf gestartet. Der Controller lernt die Charakteristik des verwendeten Ofens. • LED „On/Off“... -
Seite 7: Bedienung
Bedienungsanleitung Reflow-Controller • LED „Learn“ eingeschaltet: Der Controller befindet sich in einer Lernphase zum Einlernen der Ofencharakteristik blinkend: Es wurde noch keine Ofencharakteristik eingelernt • LED „Dwell“ eingeschaltet: Der Controller befindet sich in der Haltephase des Lötprozesses blinkend: Die maximale Löttemperatur wird gerade eingelernt. Achtung, der Ofen erhält in dieser Phase Dauerstrom! • LED „Reflow” eingeschaltet: Der Controller befindet sich in der Reflowphase des Lötprozesses blinkend: Aufgrund zu hoher Ofentemperatur (>50°C) kann kein neuer Lötprozess gestartet werden. • LED „Soak“ eingeschaltet: Der Controller befindet sich in der Soakphase des Lötprozesses blinkend: Es wurde ein Fehler am angeschlossenen Sensor festgestellt • LED „Preheat“ eingeschaltet: Der Controller befindet sich in der Vorwärmphase des Lötprozesses blinkend: Es wurde ein Fehler am angeschlossenen Ofen festgestellt. Diese Fehleranzeige kann nur erscheinen wenn der entsprechende Parameter „mta” auf einen Wert >= 0 gesetzt ist. Der Fehler kann durch einmalige Betätigung der Taste „Learn” gelöscht werden. Im Aus- lieferzustand ist diese Funktion nicht aktiviert. - Seite 8 Bedienungsanleitung Reflow-Controller • Stellen Sie die Zeitschaltuhr des Ofens auf > 30 Min. Der Ofen muss nicht vorgeheizt werden. Der Lötvorgang wird erst gestartet, wenn der Lötofen eine Temperatur < 50 °C h at. Sollten Sie kurz hintereinander mehrere Platinen löten, muss der Ofen zwischen d en einzelnen Lötvorgängen auf unter 50 °C abkühlen. • Zum Löten wird die Platine auf die Mitte des Rosts gelegt. Platzieren Sie den Temperatursensor auf einer Restplatine gleicher Beschaffenheit (Ein-oder Doppelseitig, mit oder ohne Stopplack, etc.) so auf der Platine, dass er die Platine berührt. Dadurch wird gewährleistet, dass der Temperatursensor die Platinentemperatur - und nicht die L ufttemperatur - misst. Diese Messplatine sollte möglichst nahe am Lötgut positioniert werden. • Schließen Sie die Ofentür und überprüfen Sie nochmals, dass der Temperatursensor nicht von der Platine gerutscht ist. • Durch Betätigen der Taste „Solder” wird der automatische Lötvorgang gestartet. D ie LED‘s zeigen den entsprechenden Zustand des Vorgangs an: Vorwärmphase (Preheat) Langsam aufwärmen und die Platine eine Zeit auf Temperatur halten. Aktivierungsphase (Soak) Lötpaste aktivieren. Langsam weiter aufheizen bis kurz unter den Schmelzpunkt der Lötpaste Reflowphase (Reflow) S chnell weiter erwärmen bis Schmelzpunkt der Lötpaste erreicht ist. Haltephase (Dwell) T emperatur über dem Schmelzpunkt der Lötpaste halten.
-
Seite 9: Lernen
Bedienungsanleitung Reflow-Controller 7.2. Lernen Bevor der Ofen zum Löten verwendet werden kann, muss der Controller die Heiz- und Temperatureigenschaften des angeschlossenen Ofens einmalig lernen. Die blinkende LED Lernmodus zeigt an, dass die Lernphase noch durchlaufen werden muss und der Controller noch nicht bereit zum Löten ist. Zum Einlernen legen Sie eine Platine in den Ofen und platzieren den Temperatursensor so unter oder auf der Platine, dass er die Platine berührt. Dadurch wird gewährleistet, dass der Temperatursensor die Platinentemperatur – und nicht die Lufttemperatur – misst. Nun den Ofen schließen und die Taste “Learn” betätigen. Die LED Lernmodus leuchtet oder blinkt während des gesamten Lernvorganges. Der Ofen wird nun auf 100 °C erhitzt. Die LED On/Off leuchtet auf. Wenn 100 °C erreicht sind, wird die Heizung abgeschaltet. Der Controller misst nun, wie weit sich der Ofen trotz abgeschalteter Heizung noch wei- ter erwärmt. Wenn alle LED‘s ausgeschaltet wurden ist der Lernvorgang abgeschlossen und die Tür kann wieder geöffnet werden. Nun hat der Controller die Kennlinie des Ofens errechnet und gespeichert. Er ist nun bereit zum Reflow Löten. 7.3. System Selbsttest Nach dem Einschalten führt der Controller einen Systemtest durch. Sensortest Der Temperatursensor wird überprüft. Die LED Vorwärmphase blinkt, solange kein Tem- peratursensor erkannt wurde. Bitte überprüfen Sie den Temperatursensor, wenn diese LED nach dem Einschalten des Controllers blinkt. LED Test Es werden im Sekundentakt nacheinander alle LED‘s ein-und ausgeschaltet. Buzzer Test Der Akustik Alarm wird für eine Sekunde eingeschaltet. 7.4. Temperaturkalibrierung Der Temperatursensor des Reflow Controllers ist voreingestellt und muss normalerwei- se nicht kalibriert werden. Bei Bedarf kann der Reflow Controller aber auf den Sensor eingestellt werden. Die Temperaturkalibrierung sollte über einen angeschlossenen PC mit der Funktion tempoffset eingestellt werden. (Siehe Kapitel 7. 8 .) -
Seite 10: Computerschnittstelle
Bedienungsanleitung Reflow-Controller 7.5. Computerschnittstelle Der Reflow Controller ist mit einer RS232 Schnittstelle zum Anschluss an einen PC ausgerüstet. Der Controller wird mit einem handelsüblichen Kabel für serielle Schnittstellen mit dem PC verbunden. Verfügt Ihr PC nicht über eine serielle RS232 Schnittstelle, bieten wir in unserem Shop einen USB-Adapter mit Verlängerungskabel an (Rk-10185). 7.6. Einstellungen Stellen Sie die serielle Schnittstelle des angeschlossenen Computers auf folgende Para- meter ein: 9600 Baud, 8 Bit, No Parity, 1 Stopbit, kein Handshake. Nach dem Einschalten des Controllers meldet er sich mit: # PCBP-Reflow Controller # Software Date : Apr 17 2006 # Software Time : 12:20:16 # start selftest # selftest ready Type “help” for command list. Der Reflow Controller kann mit einem Terminalprogramm wie z.B. miniterm (Linux) oder Hyperterminal (Windows) bedient werden. Eine spezielle Software ist nicht erforderlich. Achtung! Der Temperatursensor sollte gesteckt sein, da der Controller erst dann seinen Selbsttest beendet. 7. 7 . Befehle Der Reflow Controller kennt folgende Befehle: hilfe / help Listet alle Befehle auf tempshow Temperatur in Zeitintervall ausgeben [Parameter 0 oder gewünschter Abstand in Sekunden] tempshow 5<ENTER> Die aktuelle Temperatur wird alle 5 Sekunden ausgegeben. tempshow 0<ENTER>... - Seite 11 Bedienungsanleitung Reflow-Controller Die Daten sind mit einem Komma abgetrennt. Somit können diese Daten, wenn Sie mit dem Terminalprogramm abgespeichert wurden, später in einem Tabellenverarbeitungs- programm z. B. Open Office als „CSV“ Werte eingelesen werden. Wird der Befehl ohne Parameter angegeben, so wird die aktuelle Temperatur nur einmalig angezeigt. temptrace Wie tempshow, jedoch erfolgt die Ausgabe der Temperatur nur dann, wenn sich der Controller in einer Lötphase befindet debug Debugging Informationen ausgeben [Parameter 0 oder 1] Programminterne Statusmeldungen werden ausgegeben. debug 0<ENTER> schaltet den Debug Modus aus debug 1<ENTER> schaltet den Debug Modus ein trace Interne Statusmeldungen [Parameter 0 oder 1] Programminterne Statusmeldungen werden ausgeben. trace 0 <ENTER> schaltet die Statusmeldungen aus trace 1<ENTER> schaltet die Statusmeldungen ein showall Gibt alle eingestellten Parameter des aktiven Profils aus. settings Wählt einen Parametersatz als aktiv aus. Alle Lötoperationen werden mit diesen Parametern durchgeführt. sold Identisch zur Betätigung der Taste „Solder” learn Identisch zur Betätigung der Taste „Learn” stop Identisch zur Betätigung der Taste „Stop” shot sendet im Manuellen Betrieb eine Heizimpuls mit der Leistung in % [0..100]. Danach wird die Temperatur ausgegeben. Beispiel: shot100<ENTER> sendet eine Heizimpuls mit der Heizleistung 100% Seite 11 von 18...
-
Seite 12: Einstellungen Und Kalibrierung
Bedienungsanleitung Reflow-Controller 7.8. Einstellungen und Kalibrierung Der Reflow Controller kann auf verschiedene Lotpasten, verschiedene Temperatursenso- ren und verschiedene Ofentypen eingestellt werden. Die hierfür notwendigen Parameter werden über die Computerschnittstelle eingegeben. phttemp Temperatur der Vorwärmphase [0..254] Grad. phttemp<ENTER> zeigt den aktuell eingestellten Wert an. phttemp 125<ENTER> stellt die Temperatur auf 125°C ein. phttime Dauer der Vorwärmphase [0..254] Sek. phttime<ENTER> zeigt den aktuell eingestellten Wert an. phttime 180<ENTER> stellt die Dauer auf 180 Sekunden ein. phtpwr Heizleistung der Vorwärmphase [0..100] % phtpwr<ENTER> zeigt den aktuell eingestellten Wert an. phtpwr 60<ENTER> Der Ofen wird mit 60% Heizleistung arbeiten. soaktemp Aktivierungstemperatur [0..254] Grad soaktemp<ENTER> zeigt den aktuell eingestellten Wert an. soaktemp 175<ENTER> stellt die Temperatur auf 175°C ein. soaktime Aktivierungszeit [0..254] Sek soaktime<ENTER> zeigt den aktuell eingestellten Wert an. soaktime 90<ENTER> stellt die Dauer auf 90 Sekunden ein. soakpwr Aktivierungsleistung [0..100] % soakpwr<ENTER> zeigt den aktuell eingestellten Wert an. soakpwr 80<ENTER> Der Ofen wird mit 80% Heizleistung arbeiten. reflowtemp Reflow Temperatur [0..254] Grad reflowtemp<ENTER> zeigt den aktuell eingestellten Wert an. reflowtemp 232<ENTER> stellt die Temperatur auf 232°C ein. reflowtime Reflow Zeit [0..254] Sek: reflowtime<ENTER> zeigt den aktuell eingestellten Wert an. - Seite 13 Bedienungsanleitung Reflow-Controller reflowpwr<ENTER> zeigt den aktuell eingestellten Wert an. reflowpwr 100<ENTER> Der Ofen wird mit 100% Heizleistung arbeiten. dwelltemp Temperatur der Haltephase [0..254] Grad dwelltemp<ENTER> zeigt den aktuell eingestellten Wert an. dwelltemp 232<ENTER> stellt die Temperatur auf 232°C ein. Diese Temperatur ist normalerweise gleich der Reflowtemperatur. dwelltime Dauer der Haltephase [0..254] Sek dwelltime<ENTER> zeigt den aktuell eingestellten Wert an. dwelltime 40<ENTER> stellt die Dauer auf 40 Sekunden ein. dwellpwr Leistung in der Haltephase [0..100] % dwellpwr<ENTER> zeigt den aktuell eingestellten Wert an. dwellpwr 80<ENTER> Der Ofen wird mit 80% Heizleistung arbeiten. tempoffset Temperatursensor Justage [-30.. 3 0] Grad tempoffset<ENTER> zeigt den aktuell eingestellten Wert in °C an. tempoffset -3<ENTER> von der gemessenen Temperatur werden 3°C abgezogen. Es werden 3 Grad weniger angezeigt. tempoffset 5<ENTER> zu der gemessenen Temperatur werden 5°C addiert. Es werden 5 Grad mehr angezeigt. autoextend Wenn dieser Parameter auf 1 gesetzt ist, werden die Lötphasen automatisch so weit verlängert, bis die voreingestellte Solltemperatur erreicht wurde. Wenn der Parameter auf 0 gestellt wird, so wird die Lötphase nach der eingestellten Zeit beendet, auch wenn der Ofen nicht in der Lage war die vorgewählte Temperatur zu erreichen. Der Parameter wirkt global, also auf alle eingestellten Lötkurven. mta E s wird der Mindestanstieg der Ofentemperatur innerhalb von 15 Sekunden ununterbrochenen Heizens eingestellt. Die Einheit sind 0,25° C. Der Controller generiert einen Ofenfehler, wenn dieser Wert nicht erreicht wird (z. B. weil der Ofen nicht korrekt mit dem Controller...
-
Seite 14: Manuelle Funktion
Bedienungsanleitung Reflow-Controller Der Lötvorgang wird abgebrochen und eine Fehlermeldung ausgege- ben. Praktisch hat sich ein Wert von 10 gut bewährt. Durch Eingabe eines negativen Wertes schalten Sie die Kontrolle ab. manual Schaltet von der automatischen Steuerung auf eine manuelle Steuerung um. manual 0<ENTER> schaltet in den Automatikmodus manual 1<ENTER> schaltet in den manuellen Modus. In diesem Modus blinkt am Controller die Dwell und Preheat LED. Der Controller fungiert nur noch als Temperatursensor & Relais für den Ofen. 7.9. Manuelle Funktion Im manuellen Modus blinken die Dwell und Preheat LED. Man kann mit dem Befehl „shot X“ einzelne Heizimpulse senden. X steht dabei für die Leistung in % [0..100]. Erst wenn der Impuls gesandt wurde wird die aktuelle Temperatur ausgegeben. Der Controller fungiert in dieser Anordnung nur noch als Temperatur- sensor & Relais für den Ofen. In dieser Betriebsart ist man auf die Kopplung mit einem PC angewiesen. Durch die Funktion ist es möglich, einen Regler auf dem PC zu programmieren. Immer wenn der Controller heizen soll, muss vom P C-Regler ein Befehl an den Controller geschickt werden. Dieser sendet dann einmalig einen Heizimpuls und misst danach die Temperatur. Auf diesen Impuls reagiert wiederum der PC-Regler. Damit bei einem Absturz des Programms oder einem Verbindungs- verlust der O fen nicht weiter heizt werden nur einzelne Impulse geschickt. 8. Wartung und Entsorgung Der Reflow Controller ist wartungsfrei. -
Seite 15: Garantie
Bedienungsanleitung Reflow-Controller Die Verwendung geflickter Sicherungen oder das Überbrücken der Sicherung ist nicht zulässig. Reparaturen sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Gerät am Ende seiner Lebensdauer nach den geltenden gesetzlichen Vorschriften. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. 9. Garantie Auf dieses Gerät gewähren wir 1 Jahr Garantie. Die Garantie umfasst die kostenlose Behe- bung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials oder Fabrikationsfehler zurückzuführen sind. Weitergehende Ansprüche sind ausgeschlossen. Wir übernehmen weder eine Gewähr noch irgendwelche Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt. Wir behalten uns eine Reparatur, Nachbesserung, Ersatzteillieferung oder Rückerstattung des Kaufpreises vor. Bei folgenden Kriterien erfolgt keine Reparatur bzw. es erlischt der Garantieanspruch: • Bei Veränderung und Reparaturversuchen am Gerät bei eigenmächtiger Abänderung der Schaltung • B ei der Konstruktion nicht vorgesehene, unsachgemäße Auslagerung von Bauteilen, Freiverdrahtung von Bauteilen wie Schalter, Potis, Buchsen usw. • Ü berlastung der Baugruppe • B ei Schäden durch Eingriffe fremder Personen • Bei Schäden durch Nichtbeachtung der Bedienungsanleitung und des Anschlussplans • B ei Anschluss an eine falsche Spannung oder Stromart • Bei Fehlbedienung oder Schäden durch fahrlässige Behandlung oder Missbrauch • B ei Defekten, die durch überbrückte Sicherungen oder durch Einsatz falscher Sicherungen entstehen In all diesen Fällen erfolgt die Rücksendung zu Ihren Lasten! - Seite 16 Bedienungsanleitung Reflow-Controller • ein handelsübliches serielles Verlängerungskabel (1:1) • D ie Software Megaload (steht zum Download auf unserer Webseite bereit). Die Software wurde uns freundlicherweise von Sylvain Bissonnette (www.microsyl.com) zur Verfügung gestellt. Zur Vorbereitung entpacken Sie bitte das ZIP Archiv in ein Verzeichnis Ihrer Wahl. Die Software läuft auch von Wechseldatenträgern, eine Installation ist nicht erforderlich. • Starten Sie das Megaload.exe. Es öffnet sich folgendes Fenster: • Stellen Sie die Parameter wie in der Abbildung gezeigt ein. • A chten Sie bitte darauf als Quellfiles nur die durch uns bereitgestellten Files zu verwenden. • Achten Sie bitte darauf das Daten-und Programmfile immer zu einer Version gehören. • T rennen Sie den Controller vom Stromnetz und stellen Sie die serielle Verbindung vom Computer zum Controller her. • Kontrollieren Sie nochmals ob Sie ggf. Ihre individuellen Parametereinstellungen notiert haben. Alle Parametereinstellungen werden überschrieben. • K ontrollieren Sie nochmals ob Sie die richtigen Files zum Programmieren ausgewählt haben. • Schalten Sie die Stromversorgung des Controllers ein. Der Controller beginnt sofort mit der Programmierung. Unterbrechen Sie diesen Vorgang auf keinen Fall! Seite 16 von 18...
- Seite 17 Bedienungsanleitung Reflow-Controller • Nach Abschluss der Programmierung führt der Controller einen Selbsttest durch. Das Softwareupdate ist damit beendet. • HINWEIS: Stellen Sie bitte unbedingt sicher, dass Sie für den Controller geeignete Sourcefiles angewählt haben. Das Bootloader-Programm bemerkt zwar, wenn z. B. kein File angewählt wurde, aber erst nach dem Löschen der Software im Controller. • Geben Sie ggf. Ihre individuellen Einstellungen wieder ein. Seite 17 von 18...
-
Seite 18: Verbindung Reflow Controller Zu Reflow Ofen Und Pc
Bedienungsanleitung Reflow-Controller 11. Verbindung Reflow Controller zu Reflow Ofen und PC Der Reflow Controller (A) ist über einen Meßfühler (C) mit dem zu steuernden Reflow Ofen (B) und optional über ein Computer Interface Cable (D) mit dem PC (E) verbunden. Die Stromzufuhr an der Vorderseite erfolgt über das Netzkabel (F). Der Ofen wird über das Adapterkabel (G) angeschlossen. Reflow Controller Reflow Ofen Meßfühler optionales Computer Interface Cable und ggf. separat zu bestellender USB-Adapter Netzkabel Adapterkabel Seite 18 von 18...
