- Seite 1 K&F SONA 5 Version 3.8 Benutzerhandbuch Stand: 31.05.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F SONA 5 Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole in diesem Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Lieferumfang Übersicht Bauteile Sicherheitshinweise Aufhängen der Lautsprecher / Wand- und Deckenmontage Hinweise zum Aufstellen der Lautsprecher Hörschäden vorbeugen Schutz der Lautsprecher/Betriebssicherheit... -
Seite 4: Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie vor Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG System SONA 5 die volle Leistungsfähigkeit entwickeln kann. Mit dem Kauf dieses Zubehörs für das SONA 5 Lautsprechersystem haben Sie ein Zubehör höchster Qualität und Leistungsfähigkeit erworben. -
Seite 5: Produktbeschreibung

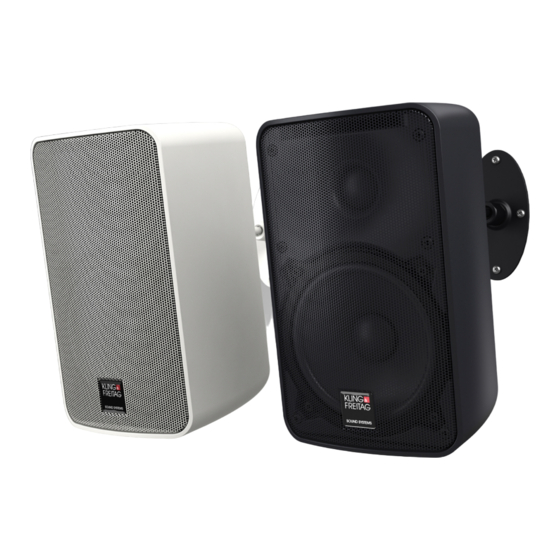

Benutzerhandbuch K&F SONA 5 Produktbeschreibung Lieferumfang • Lautsprecher mit integriertem Kugelgelenkhalter und Montagearm M (56 mm) zur Wand-, Decken-, und Stativmontage • Benutzerhandbuch • Lautsprecher mit der Option 'Phoenix-Anschluss' oder '100 Volt' werden mit einem passenden 4-fach Phoenix Stecker für die Buchse im Lautsprecher ausgeliefert. - Seite 6 Benutzerhandbuch K&F SONA 5 Die mit der Montage beauftragten Personen müssen in der Veranstaltungstechnik geschultes Personal sein und mit entsprechender persönlicher Schutzausrüstung arbeiten. Die mit der Montage des Lautsprechers vor Ort beauftragten Personen sind verantwortlich für den sicheren Aufbau und den sicheren Einsatz des Lautsprechers und gewährleisten diesen.
-
Seite 7: Hinweise Zum Aufstellen Der Lautsprecher
Zerstörung zu schützen, müssen Sie einen Hochpassfilter bei 60 Hz mit 24 dB/Oktave vorschalten. Betrieb mit CD 44 Controller: • Für bestmögliche Betriebssicherheit und maximale Performance der SONA 5 Lautsprecher empfehlen wir den Betrieb mit dem Systemcontroller K&F CD 44. • Beim Betrieb an Endverstärkern ohne Clipping-Limiter und einer Leistung kleiner als 100W@16Ohm, müssen Sie am K&F CD 44 eine Limit Reduction von 3 dB einstellen. - Seite 8 Benutzerhandbuch K&F SONA 5 Für Schäden, • die durch Übersteuerung oder • die durch den Betrieb an Endverstärkern mit anderer als der empfohlenen Maximalleistung entstanden sind, übernehmen wir keine Gewährleistung und schließen jegliche Haftung für mögliche Folgeschäden aus. Folgende Signale können die Lautsprecher beschädigen: •...
-
Seite 9: Wand- Und Deckenmontage
Benutzerhandbuch K&F SONA 5 Wand- und Deckenmontage Für die Montage benötigen Sie folgendes Werkzeug: • T20 Torxschlüssel • 19 mm Maulschlüssel • Für Wand- und Deckenmontage: geeignetes Befestigungs- und Montagematerial Gehen Sie folgendermaßen vor: Schrauben Sie die Montageplatte (A) durch alle 4 Befestigungsbohrungen an Wand oder Decke. - Seite 10 Benutzerhandbuch K&F SONA 5 Lösen Sie nur eine oder zwei der drei Torxschrauben mit einem T20 Torxschlüssel. So können Sie verhindern, dass Sie die nach dem Ausrichten des Lautsprechers eine Tipp Torxschraube festziehen müssen, die gegebenenfalls vom Montagearm verdeckt wird.
-
Seite 11: Stativmontage
Betrieb mit und ohne Controller Betrieb ohne Controller Das SONA 5 System ist so ausgelegt, dass es passiv, also auch ohne Controller, direkt an einem Endverstärker betrieben werden kann. Beachten Sie die Hinweise im Kapitel "Schutz der Lautsprecher/Betriebssicherheit" auf Seite 7. -
Seite 12: Verkabelung
Benutzerhandbuch K&F SONA 5 • Um die Lautsprecher beim Betrieb mit hohen Lautstärkepegeln vor mechanischer Zerstörung zu schützen, müssen Sie einen Hochpassfilter bei 60 Hz mit 24 dB/Oktave vorschalten. Betrieb mit Controller Beim Betrieb an Endverstärkern ohne Clipping-Limiter und einer Leistung kleiner als 100W@16Ohm, müssen Sie am K&F CD 44 eine Limit Reduction von 3 dB einstellen. -
Seite 13: Anschlussdiagramme
Benutzerhandbuch des CD 44! Das gilt sowohl für den Betrieb mit, als auch ohne K&F Subwoofer. Hinweise für das Verkabeln • Bevor Sie Ihren SONA 5 Lautsprecher verkabeln, schalten Sie sämtliche Geräte aus und drehen Sie alle Regler zu. • Verwenden Sie ausschließlich hochwertige Lautsprecherkabel mit einem ausreichend großen Kabelquerschnitt. - Seite 14 Benutzerhandbuch K&F SONA 5 • Schalten Sie zuerst das Mischpult, danach den Controller und zuletzt die Endverstärker ein. Halten sie diese Schaltreihenfolge unbedingt ein. Eine andere Schaltreihenfolge könnte ein Knacken verursachen, das die Anlage beschädigen könnte. • Sollten nun Störgeräusche auftreten, schalten Sie die Geräte in umgekehrter Schaltreihenfolge wieder aus und überprüfen alle Kabelverbindungen.
-
Seite 15: Abmessungen
Benutzerhandbuch K&F SONA 5 11. Abmessungen 11.1 mit Montagearm M (56 mm) – (im Lieferumfang enthalten) 140,3 mm / 5,524" 56 mm / 2,218" 170 mm / 6,693" 9,9 mm / 0,390" 2,5 mm / 0,098" 150,2 mm / 5,915"... -
Seite 16: Mit Montagearm S (32 Mm) - (Zubehör)
Benutzerhandbuch K&F SONA 5 11.2 mit Montagearm S (32 mm) – (Zubehör) 202 mm / 7,954" 230 mm / 9,052" 32 mm / 1,261" 200 mm / 7,865" KLING & FREITAG GMBH © 2017 Version 3.8 Seite 16 von 24... -
Seite 17: Mit Montagearm L (109 Mm) - (Zubehör)
Benutzerhandbuch K&F SONA 5 11.3 mit Montagearm L (109 mm) – (Zubehör) 279 mm / 10,980" 212 mm / 8,346" 109 mm / 4,288" 203 mm / 7,998" 62,7 mm / 2,469" KLING & FREITAG GMBH © 2017 Version 3.8... -
Seite 18: Messdiagramme
Benutzerhandbuch K&F SONA 5 12. Messdiagramme KLING & FREITAG GMBH © 2017 Version 3.8 Seite 18 von 24... -
Seite 19: Technische Daten
Benutzerhandbuch K&F SONA 5 13. Technische Daten SONA 5 Prinzip Passives 2-Weg-Bassreflexsystem Betrieb mit K&F PLM+ Serie, K&F D-Serie, Lab.Gruppen IPD 2400, K&F SystemRack, K&F TOPAS, passiv an linearen Endstufen Übertragungsbereich -10 dB 80 Hz – 23 kHz Übertragungsbereich ±3 dB 110 Hz –... -
Seite 20: Eg-Konformitätserklärung
Benutzerhandbuch K&F SONA 5 14. EG-Konformitätserklärung für die folgend bezeichneten Erzeugnisse einschließlich der von KLING & FREITAG GmbH angebotenen Modellvarianten, sofern diese nicht nachträglich geändert wurden. Passive Lautsprechersysteme: ACCESS B5 E 90 MK II SEQUENZA 10 N/W ACCESS B10 LINE 212 -6/-9... -
Seite 21: Zubehör
Benutzerhandbuch K&F SONA 5 15. Zubehör • 5 mm Kettenschnellverschluss, gestempelt. Zur Verwendung an Sicherungsöse des Lautsprechers. • Montagearm S (32 mm) • Montagearm L (109 mm) KLING & FREITAG GMBH © 2017 Version 3.8 Seite 21 von 24... -
Seite 22: Entsorgung
Benutzerhandbuch K&F SONA 5 16. Entsorgung Bitte führen Sie die Transportverpackung des Gerätes Ihrem lokalen Wiederverwertungskreislauf zu. 16.1 Deutschland Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie KLING & FREITAG Altgeräte aber auch nicht bei öffentlichen Sammelstellen zur Entsorgung ab! Bei KLING &... -
Seite 23: Alle Weiteren Nationen
Benutzerhandbuch K&F SONA 5 16.3 Alle weiteren Nationen Für die Entsorgung der Altgeräte gemäß den jeweiligen nationalen Bestimmungen in anderen als oben genannten Ländern erkundigen Sie sich bitte bei Ihrem Lieferanten oder den örtlichen Behörden. KLING & FREITAG GMBH © 2017 Version 3.8... - Seite 24 Benutzerhandbuch K&F SONA 5 INDEX • 100 V............................13 • Abmessungen..........................15 • Anschlussdiagramme........................13 • Anschlüsse............................ 12 • Ausrichtung..........................11 • Bauteile............................5 • Betrieb............................11 • EG-Konformitätserklärung......................20 • Entsorgung...........................22 • Inbetriebnahme........................... 13 • Lieferumfang..........................5 • Messdiagramme...........................18 • Montage............................9 • Produktbeschreibung........................5 •...
