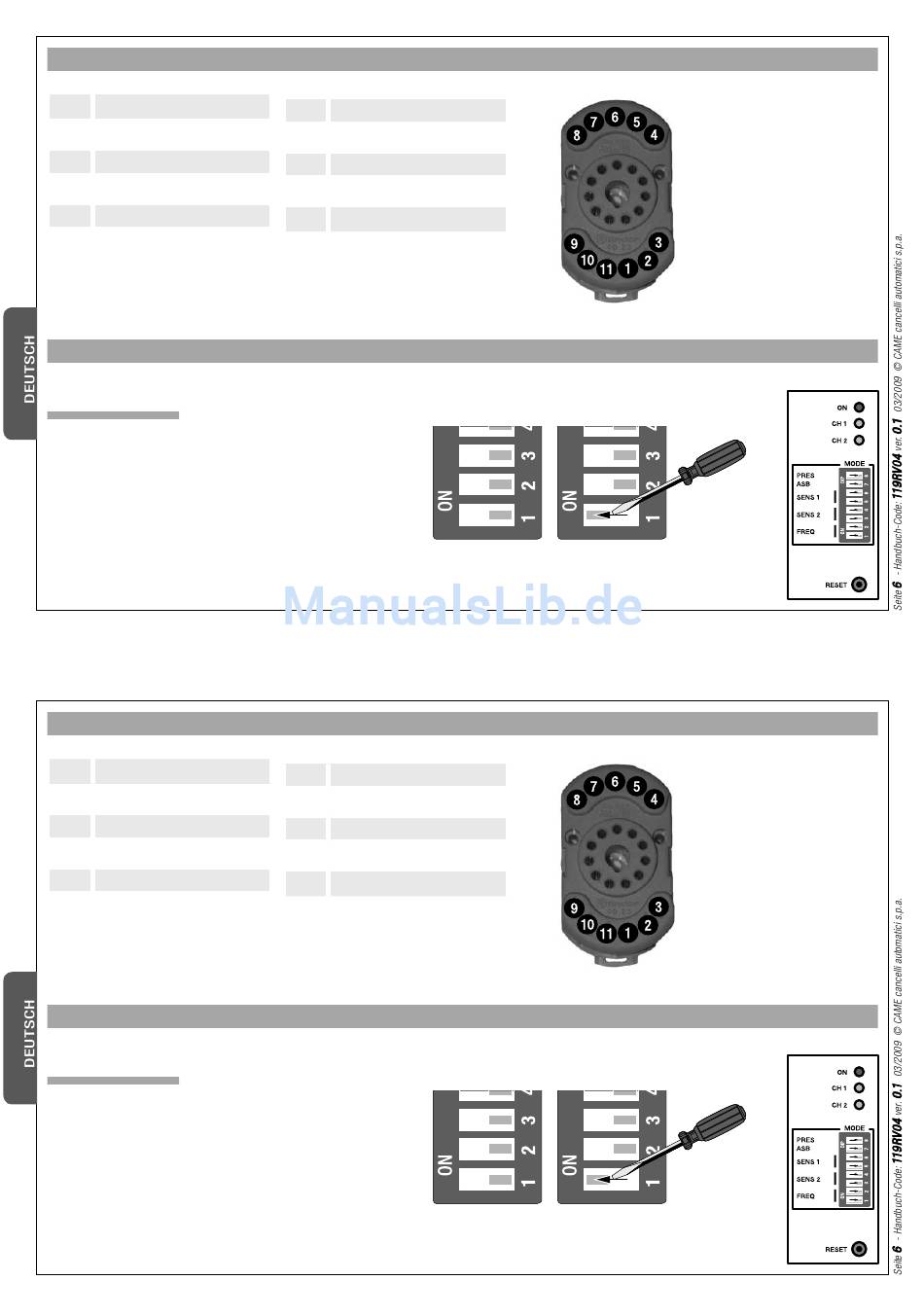

4. ANSCHLÜSSE
1 12 – 24 V ac/dc
2 12 – 24 V ac/dc
3 Schleife 1
4 Schleife 1
5 Schleife 2
6 Schleife 2

5. EINSTELLUNG DER FUNKTIONEN

5.1. Beschreibung
Die Kontrollleuchten und Mikroschalter (Dip-Switch) zur
Einstellung der Funktionsparameter befi nden sich im Frontteil
der Sensoren.
Für Auswahl ON/OFF einen Schraubenzieher verwenden.
Default-Einstellung – alle Dips in OFF
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
4. ANSCHLÜSSE
1 12 – 24 V ac/dc
2 12 – 24 V ac/dc
3 Schleife 1
4 Schleife 1
5 Schleife 2
6 Schleife 2
5. EINSTELLUNG DER FUNKTIONEN
5.1. Beschreibung
Die Kontrollleuchten und Mikroschalter (Dip-Switch) zur
Einstellung der Funktionsparameter befi nden sich im Frontteil
der Sensoren.
Für Auswahl ON/OFF einen Schraubenzieher verwenden.
Default-Einstellung – alle Dips in OFF
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
7 Kontakt 2 (NC)
8 Kontakt 2 (COM)
9 Erdung
10 Kontakt 1 (NC)
11 Kontakt 1 (COM)
dip in OFF
(default)
7 Kontakt 2 (NC)
8 Kontakt 2 (COM)
9 Erdung
10 Kontakt 1 (NC)
11 Kontakt 1 (COM)
dip in OFF
(default)
Die Relais der Kontakte
1 und 2 dienen nur der
Schutzfunktion (in der Art
von Lichtschranken)
dip in ON
Die Relais der Kontakte
1 und 2 dienen nur der
Schutzfunktion (in der Art
von Lichtschranken)
dip in ON
