CAME SMA2 Handbuch Seite 11

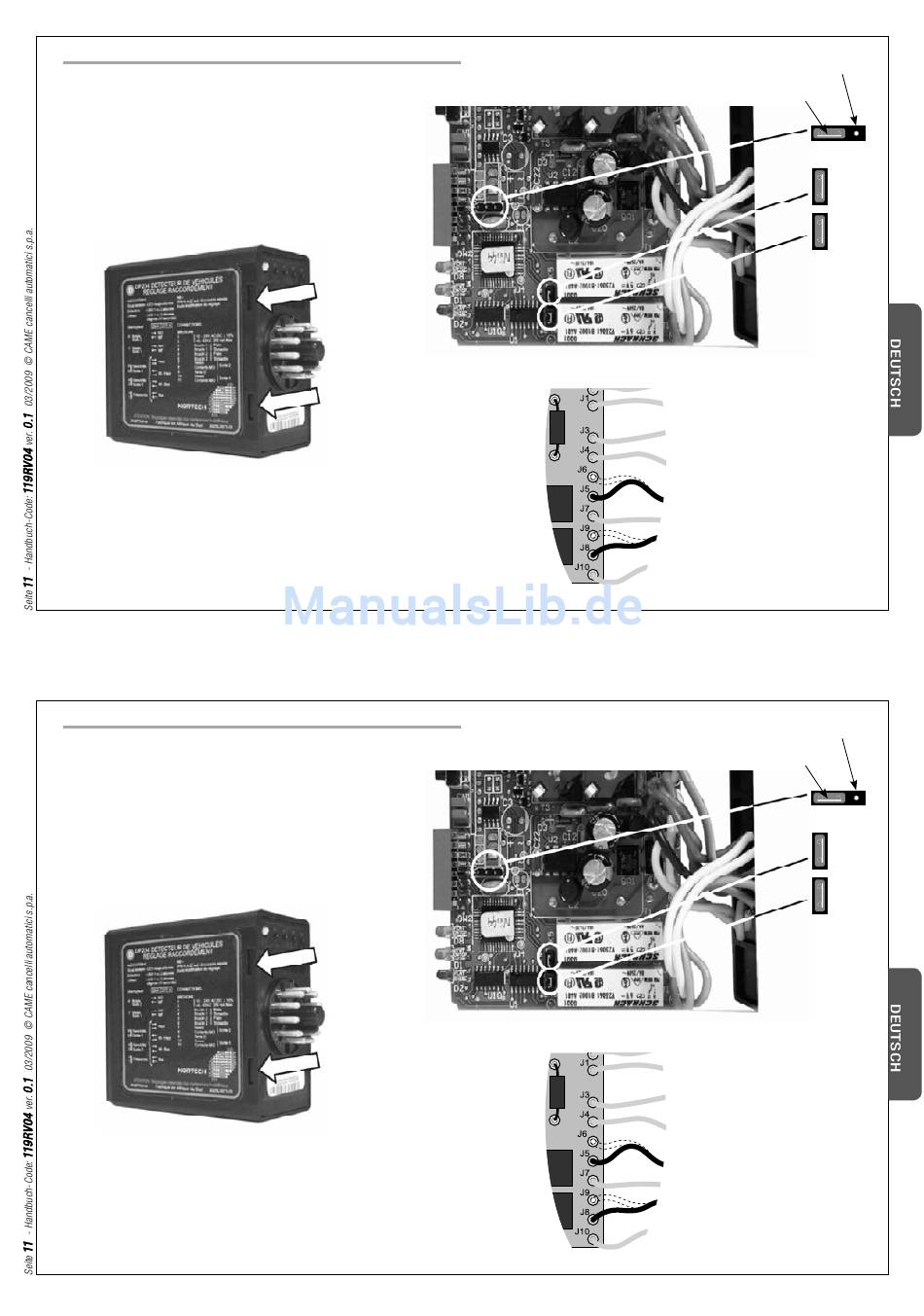

5.5.3. Wie wird der Betriebsmodus „Richtungsanzeige" eingestellt
Um diesen Betriebsmodus einzustellen, muss man auf der
Platine des Sensors (siehe Abb. A) die Konfi guration der 3
Jumper und den Status der Kontakte von NC auf NO (siehe Abb.
B und C) verändern).
Abb. A
Mit einem Schneidschraubenzieher vorsichtig
den angegebenen Teil öffnen und die Platine
durch vorsichtigen Druck auf der Frontseite
und durch Ziehen die Platine herausziehen
(die Platine gleitet auf einer Gleitschiene im
Behälter)
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
5.5.3. Wie wird der Betriebsmodus „Richtungsanzeige" eingestellt
Um diesen Betriebsmodus einzustellen, muss man auf der
Platine des Sensors (siehe Abb. A) die Konfi guration der 3
Jumper und den Status der Kontakte von NC auf NO (siehe Abb.
B und C) verändern).
Abb. A
Mit einem Schneidschraubenzieher vorsichtig
den angegebenen Teil öffnen und die Platine
durch vorsichtigen Druck auf der Frontseite
und durch Ziehen die Platine herausziehen
(die Platine gleitet auf einer Gleitschiene im
Behälter)
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Abb. B
Abb. C
Abb. B
Abb. C
Jumper
Brücke
A
B
C
jumper A =
Brücke links
eingesteckt
jumper B e C
= Brücken
eingesteckt
Drähte entfernen und
neu verschweißen
Von J6 auf J5
und von J9 auf J8
Jumper
Brücke
A
B
C
jumper A =
Brücke links
eingesteckt
jumper B e C
= Brücken
eingesteckt
Drähte entfernen und
neu verschweißen
Von J6 auf J5
und von J9 auf J8
