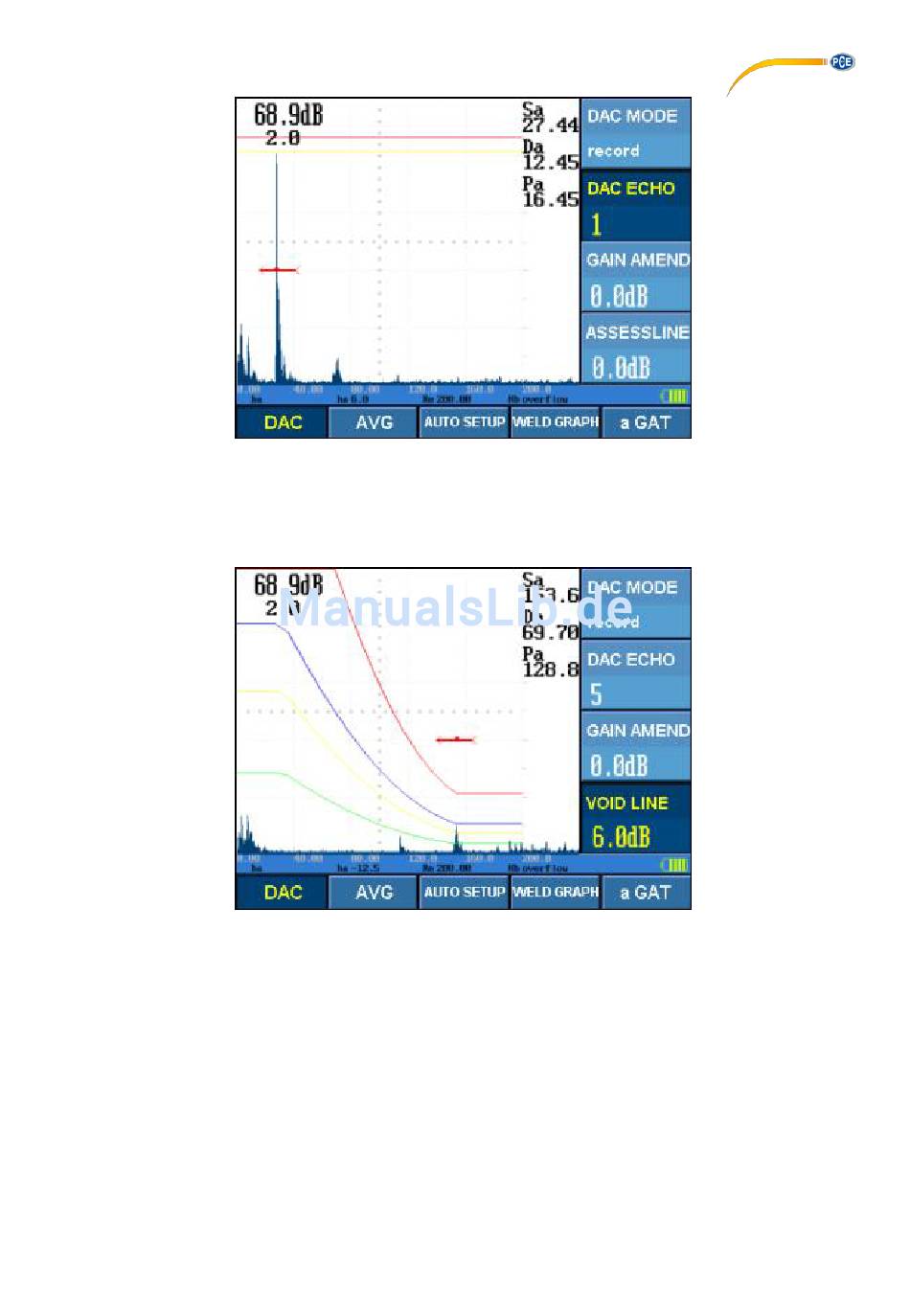

Abb. 14 Ausrichtung von Gate A für den ersten Prüfpunkt für die Tiefenausgleichskurve
Nach der erfolgreichen Erstellung der Tiefenausgleichskurve erscheint die Kurve als blaue Linie
in der Anzeige (s. Abb. 15).
Zudem besteht die Möglichkeit, in Abhängigkeit dieser Referenzlinie weitere Linien mit einem
dB-Offset darzustellen:
DAC → EL (grüne Linie) / SL (gelbe Linie) / RL (rote Linie) mit der Taste [◄]
1.
auswählen.
2.
Offset in dB anhand der Tasten [+] / [–] für die jeweils ausgewählte Linie einstellen.
6.2.3
Anwendung DAC
Nachdem
die
Tiefenausgleichskurve
vorgenommen werden, indem der DAC Modus: dac anhand der Taste [◄] ausgewählt wird:
Abb. 15 Tiefenausgleichskurve DAC
erstellt
© PCE Instruments
30
wurde,
können
weitere
Einstellungen
