1.
Prüfkopf mit Koppelgel auf Kalibrierkörper aufsetzen (s. Abb. 11).
Kalibrierung → Kalibrier Einstellung Winkel auswählen
2.
3.
Reflektortiefe: 30,0 mm einstellen
4.
Apertur: 50,0 mm einstellen
5.
Geeignete Verstärkung auswählen
6.
Prüfkopf auf dem Kalibrierkörper bewegen, bis die Amplitude des Echos die
maximale Höhe erreicht.
7.
Gate A auf das Echo ausrichten und das Untermenü Kalibrierung mit der Taste [◄]
auswählen (s. Abb. 12).
8.
Die Ausrichtung von Gate A mit der Taste [+] bestätigen.
9.
Nach der erfolgreichen Kalibrierung wird der Einschallwinkel im Feld Kalibrierung
angezeigt.
6.2
DAC
6.2.1
Übersicht
Die
Funktion
DAC
einheitlichen Bewertung von Echoamplituden in unterschiedlichen Tiefen. Somit kann die
tiefenabhängige Abschwächung des Ultraschallimpulses beurteilt werden, sodass die Größe
von Reflektoren unabhängig von der Tiefe bewertet werden kann.
Die Tiefenausgleichskurve wird durch eine fallende Kurve beschrieben, die die Echoamplitude
des gleich großen Reflektors in Abhängigkeit von der Tiefe darstellt. Mit Hilfe der
Tiefenausgleichskurve ist es somit möglich, die Amplitude eines Reflektors mit der Amplitude
des Referenzreflektors zu vergleichen, sodass auf die Größe des unbekannten Reflektors
geschlossen werden kann.

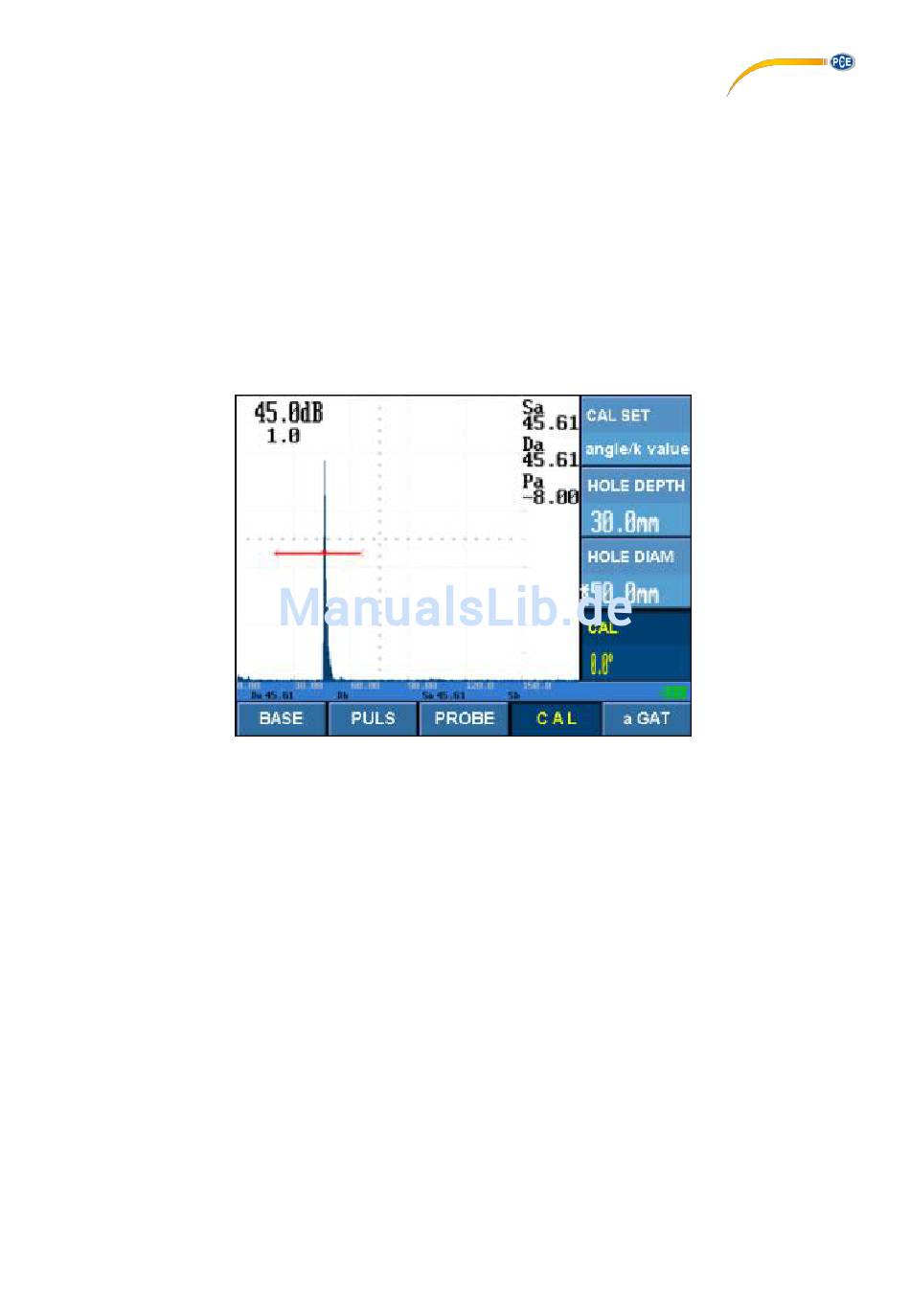

Abb. 12 Ausrichtung von Gate A auf das Echo
(Distance-Amplitude-Correction,
© PCE Instruments
Tiefenausgleichskurve)
28
