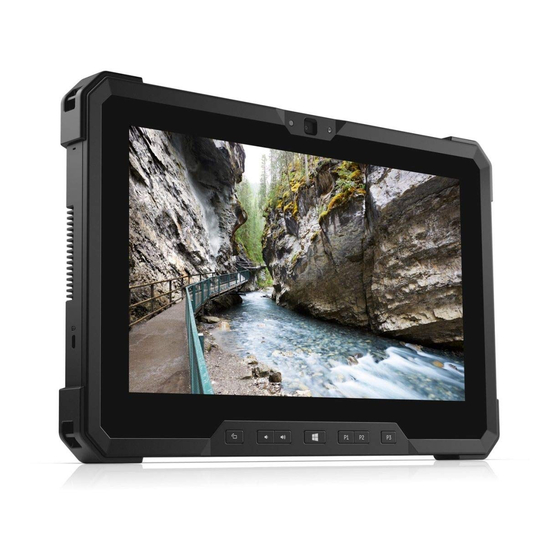

Dell Latitude 12 Rugged Extreme Tablet – 7212 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Tablets
  5. Latitude 12 Rugged Extreme Tablet - 7212
  6. Benutzerhandbuch

Dell Latitude 12 Rugged Extreme Tablet – 7212 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Latitude 12 Rugged Extreme Tablet – 7212:
Inhaltsverzeichnis

Werbung

Quicklinks

Latitude 12 Rugged Extreme Tablet – 7212
Benutzerhandbuch
Vorschriftenmodell: T03H
Vorschriftentyp: T03H002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 12 Rugged Extreme Tablet – 7212

Inhaltszusammenfassung für Dell Latitude 12 Rugged Extreme Tablet – 7212

  • Seite 1 Latitude 12 Rugged Extreme Tablet – 7212 Benutzerhandbuch Vorschriftenmodell: T03H Vorschriftentyp: T03H002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Ausschalten des Computers — Windows 10........................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Entfernen und Einbauen von Komponenten....................8 Empfohlene Werkzeuge..............................
  • Seite 4 Entfernen des Kühlkörpermoduls..........................33 Einbauen des Kühlkörpers............................34 PCIe-Solid-State-Laufwerk (SSD)..........................34 Ausbau des PCIe-Solid-State-Laufwerks (SSD)....................34 Einbau PCIe-Solid-State-Laufwerks (SSD)......................35 Systemlüfter..................................36 Entfernen des Systemlüfters............................36 Installieren des Systemlüfters........................... 37 Systemplatine................................... 37 Entfernen der Systemplatine............................ 37 Installieren der Systemplatine........................... 43 3 Technologie und Komponenten........................44 Netzadapter..................................44 USB-Funktionen................................44 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB)......................
  • Seite 5 Optionen „Virtualization support“ (Unterstützung der Virtualisierung).............. 69 Wireless-Optionen..............................69 Maintenance................................70 System Log (Systemprotokoll)..........................70 Support-Assist-Funktion Systemauflösung......................70 7 Fehlerbehebung............................72 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)............................72 Diagnose-LED...................................72 Allgemeine Fehlerbehebung............................73 8 Ökosystem-Zubehör............................ 75 Aktiver Stift..................................75 Vorbereitung zur Verwendung des Stifts........................75...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Ausschalten Des Computers - Windows 10

    Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.

  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 •...

  • Seite 9: Akku

    Bei Verwendung ungeeigneter Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie die Akkus nur mit einem kompatiblen Akku von Dell. Die Akkus wurden für den Einsatz in Ihrem Dell-Tablet konzipiert. Verwenden Sie in Ihrem Tablet keinen Akku, der aus einem anderen Computer entnommen wurde.
  • Seite 10 Der Akku im Akkufach ist freigegeben. Heben Sie Kante des Akkus an, der herausgedrückt ist. Entfernen und Einbauen von Komponenten...

  • Seite 11: Einsetzen Des Akkus

    ANMERKUNG: Es gibt zwei Akkufreigabetasten zum Entfernen von Akku 1 und Akku 2 auf dem Tablet. Stellen Sie sicher, dass Sie vor dem Ausbau anderer Komponenten des Systems beide entfernen. Einsetzen des Akkus Setzen Sie den Akku in das Akkufach ein. ANMERKUNG: Stellen Sie sicher, dass der Metallstift des Akkus richtig ausgerichtet ist.

  • Seite 12: Einsetzen Der Usim

    Ziehen Sie die SIM-Karte aus dem Steckplatz, bis sie gelöst ist [3]. ANMERKUNG: Mit einem flachen Kunststoffstift lässt sich die SIM leichter entfernen. Drücken Sie auf die SIM-Steckplatzkappe in deie Ausgangsposition. Bauen Sie folgende Komponenten ein: Linke Batterie Einsetzen der uSIM Entfernen Sie den linkenAkku So wird die uSIM-Karte eingelegt:...
  • Seite 13 So entfernen Sie die Bildschirmbaugruppe (mit Kunststoffstift): Legen Sie das System mit der Bildschirmseite auf eine saubere, ebene Oberfläche. b Entfernen Sie die 19 Schrauben, mit denen der Bildschirm am Tablet befestigt ist. Drehen Sie das System so, dass die Bildschirmbaugruppe von oben zu sehen ist. Entfernen und Einbauen von Komponenten...
  • Seite 14 Führen Sie einen Kunststoffstift in der Nähe der Windows-Taste ein [1]. ANMERKUNG: Der Kunststoffstift muss mit der spitz zulaufenden Spitze eingeführt werden. Hebeln Sie die Kanten auf, beginnend von der Windows-Taste aus und im Uhrzeigersinn [1,2]. ANMERKUNG: Hebeln Sie die Kanten behutsam und gleichmäßig aus, um den Kunststoffverriegelung zu lösen, mit der die Bildschirmbaugruppe am Gehäuse des Tablets befestigt ist.
  • Seite 15 Drehen Sie die Bildschirmbaugruppe um einen Winkel von weniger als 90°. ANMERKUNG: Stellen Sie sicher, dass Sie die Bildschirmbaugruppe nicht um einen größeren Windel als 90° drehen, da Anschlüsse und Kabel an die Systemplatine angeschlossen sind und die Bildschirmkabel beschädigt werden können. Vor dem Ausbau der Bildschirmbaugruppe: Setzen Sie die untere Kante des Bildschirms in die Unterkante der Gehäuserückseite ein.
  • Seite 16 So trennen Sie das Bildschirmkabel: Entfernen Sie das Klebeband, mit dem das LVDS-Kabel an der Systemplatine befestigt ist [1]. b Heben Sie den Riegel auf der Systemplatine mithilfe eines Kunststoffstifts an. Trennen Sie den Anschluss des LVDS-Kabels mithilfe eines Kunststoffstifts aus dem Steckplatz [2] und entfernen Sie das Kabel [3].

  • Seite 17: Einbauen Der Bildschirmbaugruppe

    ANMERKUNG: Entfernen Sie KEINE Kabel und KEIN Klebeband vom Bildschirm, es sei denn, dass Sie die Kabel separat austauschen. Einbauen der Bildschirmbaugruppe Legen Sie das Systemgehäuse auf eine saubere Oberfläche. Positionieren Sie die Unterkante der Bildschirmbaugruppe innerhalb der Unterkante der Gehäuserückseite. Setzen Sie die Bildschirmbaugruppe in einem Winkel ein, der weniger als 90°...

  • Seite 18: Stift

    ANMERKUNG: Stellen Sie sicher, das Sie das System auf eine flache Arbeitsfläche stellen. Bringen Sie die (19)-Schrauben wieder an, um die Bildschirmbaugruppe wieder am Tablet zu befestigen. ANMERKUNG: Ziehen Sie die Schrauben nicht zu sehr an, um eine Beschädigung der Gewinde zu vermeiden. Bauen Sie folgende Komponenten ein: Akku Folgen Sie den Anweisungen unter...

  • Seite 19: Einbau Des Stifts

    Einbau des Stifts Richten Sie die Stift auf die Aussparung auf dem Tablet aus. Drücken und schieben Sie ihn sanft hinein, um den Stift zu befestigen. ANMERKUNG: Vermeiden Sie ein Hängen des Stifts, der getrennt von der Aussparung ist, wenn er nicht verwendet wird.

  • Seite 20: Einsetzen Der Wlan-Karte

    Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den Steckplatz auf der Systemplatine ein. ANMERKUNG: Stellen Sie sicher, dass der Metallstift nach unten zum Steckplatz auf der Systemplatine zeigt und dass ein Winkel von WENIGER ALS 30° eingehalten wird. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. ANMERKUNG: Achten Sie darauf, dass die Kabel gerade ausgerichtet sind und drücken Sie behutsam auf die Oberseite, damit das kupferne Kabelende auf den Druckknopfstift der WLAN-Karte passt.

  • Seite 21: Einsetzen Der Wlan-Karte

    So entfernen Sie die WWAN-Karte: Legen Sie die Rückseite des Systems auf eine flache Oberfläche. b Suchen Sie die WWAN-Karte. Entfernen Sie die Schraube, mit der die WWAN-Halterung an der Systemplatine befestigt ist [1]. d Heben Sie die Metallhalterung [2] auf der Systemplatine an. Trennen Sie das Hauptkabel und Hilfskabel [3] mithilfe eines Kunststoffstifts vom Anschluss auf der WWAN-Karte.

  • Seite 22: Cmos-Akku

    Bildschirmbaugruppe Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. CMOS-Akku Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Akku Bildschirmbaugruppe So entfernen Sie die CMOS-Batterie: Legen Sie die hintere Abdeckung auf eine flache Oberfläche.

  • Seite 23: Einbau Des Cmos-Akkus

    ANMERKUNG: Ersetzen Sie die CMOS-Batterie, wenn beim Starten ein Prüfsummen-Fehler angezeigt wird. Einbau des CMOS-Akkus Richten Sie den CMOS-Akku auf der Gummimatte neben der Netzschalter-Baugruppe aus. Drücken Sie den CMOS-Akku gegen das Klebeband. ANMERKUNG: Der CMOS-Akku befindet sich im Tablet in einer isolierten Schutzabdeckung. Zur Vermeidung einer schlechten Leistungsverbindung zum Akku dürfen Sie NIEMALS an der Schutzabdeckung zerren.
  • Seite 24 Akku Bildschirmbaugruppe So entfernen Sie die Betriebsschalterplatine: Legen Sie die hintere Abdeckung auf eine flache Oberfläche. b Suchen Sie die Betriebsschalterplatine. Heben Sie den Riegel in einem Winkel von 35° an, um die Betriebsschalterplatine zu entsperren und das Kabel vorsichtig zu lösen [1].

  • Seite 25: Einbau Der Netzschalter-Baugruppe

    Einbau der Netzschalter-Baugruppe Montieren Sie die Netzschalter-Baugruppe mit der Netzschalterhalterung. ANMERKUNG: Stellen Sie sicher, dass das Netzschalterkabel im quadratischen Spalt in der Netzschalterhalterung geführt wird. Schieben Sie die Netzschalter-Baugruppe in den Schlitz auf dem Tablet-Gehäuse. ANMERKUNG: Stellen Sie sicher, dass Sie den Netzschalter NICHT von der rechtsseitigen Ansicht der Außenseite einführen.
  • Seite 26 Heben Sie den seriellen Mikro-Anschluss [7] und den Stromversorgungsanschluss auf der Systemplatine an. Entfernen Sie die Schraube (1), mit denen die Stromversorgungsanschluss befestigt ist, von der Systemplatine [9] ab. Entfernen und Einbauen von Komponenten...

  • Seite 27: Einbau Des Seriellen Mikro-Anschlusses Und Des Stromversorgungsanschlusses

    Der Stromversorgungsanschluss und der seriellen Mikro-Anschluss sind als eine Komponente montiert, die auf der Tablet- Systemplatine angeschlossen ist. ANMERKUNG: Eine Fehlfunktion einer der beiden Komponenten erfordern das Entfernen des Stromversorgungsanschlusses und des seriellen Mikro-Anschlusses.. Einbau des seriellen Mikro-Anschlusses und des Stromversorgungsanschlusses Setzen Sie den Stromversorgungsanschluss und den seriellen Mikro-Anschluss in den Schlitz am Gehäuse.

  • Seite 28: Kamera An Der Vorderseite

    Kamera an der Vorderseite Entfernen der vorderen Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Akku Bildschirmbaugruppe So entfernen Sie die Kamera an der Vorderseite: Legen Sie die Rückseite des Systems auf eine flache Oberfläche. b Suchen Sie die Kamera an der Vorderseite.
  • Seite 29 g Heben Sie die Kameraplatine mit einem Kunststoffstift heraus [1]. h Lösen Sie den Riegel, mit dem das Kamerakabel auf der Systemplatine befestigt ist [2]. Entfernen und Einbauen von Komponenten...

  • Seite 30: Einbauen Der Vorderen Kamera

    Einbauen der vorderen Kamera Richten Sie die Platine der Kamera auf der Vorderseite auf das Kameragehäuse aus. ANMERKUNG: Die Kameraplatine liegt auf der gegenüberliegenden Seite des Kamera, um das Kabel in den Stecker zu stecken. Schieben Sie das vordere Kamerakabel in den Anschluss und lösen Sie den Riegel. Drehen Sie die Platine der Kamera auf der Vorderseite um und richten Sie die Platine der Kamera auf das Schraubenloch aus.

  • Seite 31: Mikrofon

    Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Mikrofon Ausbau des Mikrofons Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Akku Bildschirmbaugruppe So entfernen Sie das Mikrofon: Legen Sie die Rückseite des Systems auf eine flache Oberfläche.

  • Seite 32: Mikrofon Installieren

    ANMERKUNG: Ziehen Sie NIEMALS am Mikrofon am Kabel. Für den Fall, dass die Platine ist nicht problemlos entfernt werden kann, drücken Sie es von unterhalb der Mikrofonplatine mit einem Kunststoffstift heraus. Mikrofon installieren Richten Sie de Mikrofon-Systemplatine auf dem Tablet-Gehäuse aus. ANMERKUNG: Stellen Sie sicher, dass die IC auf der Mikrofonplatine nach oben positioniert ist.

  • Seite 33: Kühlkörper

    Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Akku Bildschirmbaugruppe So entfernen Sie den Kühlkörper: Legen Sie die hintere Abdeckung auf eine flache Oberfläche.

  • Seite 34: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Richten Sie den Kühlkörper an der Systemplatine aus. ANMERKUNG: Stellen Sie sicher, dass die SSD-Karte mit dem Steckplatz auf der Systemplatine verbunden ist. Bringen Sie die Schrauben (4) wieder an, um den Kühlkörper an der Systemplatine zu befestigen. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Akku...

  • Seite 35: Einbau Pcie-Solid-State-Laufwerks (Ssd)

    VORSICHT: Heben Sie das SSD-Laufwerk an der Seite an. Berühren Sie nicht den Schaltkreis. Einbau PCIe-Solid-State-Laufwerks (SSD) Setzen Sie das SSD-Modul durch Schieben in den Anschluss auf der Systemplatine ein. ANMERKUNG: Stellen Sie sicher, dass sich das IC auf dem SSD-Modul im Anschluss auf der Systemplatine nach oben zeigt.

  • Seite 36: Systemlüfter

    Systemlüfter Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Akku Bildschirmbaugruppe Kühlkörper So entfernen Sie den Systemlüfter: Suchen Sie den Systemlüfter. b Lösen Sie das Kabel, mit dem der Systemlüfter auf der Systemplatine befestigt ist, mit einem Kunststoffstift [1]. ANMERKUNG: Drücken Sie die Ausbuchtungskante des Systemlüfteranschlusses mit einem Kunststoffstift heraus.

  • Seite 37: Installieren Des Systemlüfters

    Installieren des Systemlüfters Richten Sie den Systemlüfter in Steckplatz im Systemgehäuse aus. Führen Sie das Lautsprecherkabel durch die Kabelführung. Bringen Sie die Schrauben (3) wieder an, um das den Systemlüfter am Gehäuse des Tablets zu befestigen. Verbinden Sie das Systemlüfterkabel mit der Systemplatine. Bauen Sie folgende Komponenten ein: Kühlkörper Bildschirmbaugruppe...
  • Seite 38 Kühlkörper Systemlüfter WLAN WWAN Führen Sie vor dem Ausbau der Systemplatine folgendes durch: Legen Sie die Rückseite des Systems auf eine flache Oberfläche. b Heben Sie den Riegel an und trennen Sie das Mikrofonkabel von der Systemplatine [1]. Entfernen Sie die Radio-Antennenkabel mit einem Kunststoffstift von der Führungsklemme [2],[3],[4] auf der Systemplatine. d Heben Sie den Riegel an und entfernen Sie das Netzschalterkabel [5].
  • Seite 39 h Entfernen Sie das Klebeband, das den Anschluss des Fingerabdrucklesers isoliert [3]. Heben Sie den Riegel an und schieben Sie die Kabel des Fingerabdrucklesers, um es zu entfernen [4]. Drücken Sie auf den Riegel und entfernen Sie das Kabel für den USB-Anschluss vom Anschluss [5]. Trennen Sie den Riegel für die linke E/A-Baugruppe und entfernen Sie das Kabel [1].
  • Seite 40 m Trennen Sie das Kabel [3], und entfernen Sie das Kabel aus der Kabelführung [4]. Entfernen Sie die Schrauben (2), mit denen das Antennenkabel befestigt ist [5]. Entfernen Sie die Halterung, das den Riegel für die Antenne bedeckt [6]. p Heben Sie das Antennenkabel an und entfernen Sie dieses vom Anschluss [7]. q Lösen Sie die Halterung, mit der der seriellen Mikro-Anschluss am Systemgehäuse befestigt ist [8].
  • Seite 41 Drücken Sie mit einem Kunststoffstift, um das DC-In-Kabel [3] zu lösen und entfernen Sie die Schraube (1), mit der das Kabel für den Stromversorgungsanschluss befestigt ist [4]. Trennen Sie das Akku-1-Kabel von Anschluss [5]. ANMERKUNG: Drücken Sie gleichmäßig auf den Stiftkopf des Anschlusses, um das Akku-Kabel sicher zu entfernen.
  • Seite 42 Heben Sie die Metallhalterung vom Systemgehäuse ab [5]. Entfernen Sie die Schraube (6), mit der die Systemplatine am Tablet-Gehäuse befestigt ist [1]. Entfernen und Einbauen von Komponenten...

  • Seite 43: Installieren Der Systemplatine

    ANMERKUNG: Stellen Sie sicher, dass Sie die Systemplatine anheben, bevor alle angeschlossenen Kabel entfernt werden. g Setzen Sie den Kunststoffstift in der Nähe des Steckplatzes für die Systemlüfter-Schraube ein, schieben zum Lösen und heben dann die Systemplatine vom Tablet-Gehäuse ab [2]. Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenbohrungen am Tablet aus.

  • Seite 44: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die im System verfügbare Technologie und Komponenten. Themen: • Netzadapter • USB-Funktionen • Arbeitsspeichermerkmale Netzadapter Dieser Laptop wird mit einem Netzadapter geliefert. WARNUNG: Ziehen Sie beim Trennen des Netzadapterkabels vom Laptop am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird.

  • Seite 45: Geschwindigkeit

    • Neue Anschlüsse und Kabel In den folgenden Abschnitten werden einige der am häufigsten gestellten Fragen zu USB 3.0/USB 3.1 Gen 1 behandelt. Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind.

  • Seite 46: Kompatibilität

    Im Folgenden sind einige der verfügbaren Super-Speed USB 3.0/USB 3.1 Gen 1-Produkte aufgeführt: • Externe Desktop-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • Portable Festplatten mit USB 3.0 /USB-3.1 Gen 1 • Dockingstation und Adapter für Festplatten mit USB 3.0 /USB-3.1 Gen 1 •...

  • Seite 47: Software

    USB-Medium steht zum Kauf zur Verfügung Herunterladen von Treibern Schalten Sie den Laptop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell.

  • Seite 48: Intel-Audiotreiber

    Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Grafiktreiber gespeichert haben. Doppelklicken Sie auf das Dateisymbol der Grafiktreiberdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Intel-Audiotreiber Überprüfen Sie, ob die Realtek-Audiotreiber bereits auf dem Laptop installiert sind. Tabelle 4.

  • Seite 49: Netzwerktreiber

    Tabelle 6. Intel HD-Grafiktreiber Vor der Installation Nach der Installation Netzwerktreiber Überprüfen Sie, ob die Netzwerktreiber bereits auf dem Laptop installiert sind. Tabelle 7. Netzwerktreiber Vor der Installation Nach der Installation Systemgerätetreiber Überprüfen Sie, ob die Systemgerätetreiber auf dem Laptop bereits installiert sind. Software...

  • Seite 50: Speichertreiber

    Tabelle 8. Systemgerätetreiber Vor der Installation Nach der Installation Speichertreiber Überprüfen Sie, ob die Speichertreiber bereits auf dem Laptop installiert sind. Tabelle 9. Speichertreiber Vor der Installation Nach der Installation Software...

  • Seite 51: System

    Zu den wichtigsten Funktionen des Latitude 7212 Rugged Extreme Tablet umfassen folgende Punkte: • Für Außeneinsatz geeignet und kapazitives Glovetouch-Touchscreen • Zwei Hot-swap-Akkus • Erweiterte Quad-cool-Temperaturverwaltung der 4. Generation für den Betrieb des Tablets bei extremen Temperaturen • Konzipiert mit Dell Rugged Universal Pogo-Pin Docking-Schnittstelle • Umfangreiches Ökosystem-Zubehör System...

  • Seite 52: System

    System Funktion Technische Daten Chipsatz Intel Core i3/i5/i7-Serien DRAM-Busbreite 128 Bit (64 Bit x 2 Kanäle) Flash-EPROM Quad SPI 128 MBit PCIe-Bus 100 MHz Externe Bustaktrate PCIe Gen3 (8 GT/s) Prozessor Funktion Technische Daten Typen • Intel Core U i3, i5 und i7 Dual-Core-Prozessor der 7. Generation •...

  • Seite 53: Video

    Funktion Technische Daten Externe Schnittstelle Kombianschluss für Stereo-Headset/Mikrofon Lautsprecher Zwei Stereo-Lautsprecher Interner Verstärker 2 W pro Kanal Lautstärkeregler Lautstärketasten Video Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt UMA Controller iGPU-GT2-Grafikkarte Datenbus Integrierte Videokarte Unterstützung für • Systemintern: eDP (interner Bildschirm) externe Anzeigen •...

  • Seite 54: Anzeige

    Funktion Technische Daten USB-Anschlüsse • Ein USB 3.1 Gen 1-Anschluss mit PowerShare • Ein DisplayPort mit PowerShare über USB-Typ-C Speicherkartenleser Ein microSD-Kartenleser SIM- Ein Mikro-SIM-Kartensteckplatz mit Sicherheitsmerkmal Kartensteckplatz Modulare Ein Federkontaktstift-Anschluss für die modulare Erweiterung Erweiterung Anzeige Funktion Technische Daten WLED-Anzeige, FHD Größe 11,6 Zoll...

  • Seite 55: Adapter - Technische Daten

    Funktion Technische Daten Leistungsaufnahme < 5 mW im Leerlauf Maximale Auflösung 1366 x 768 Pixel Leistungszustände Aktiv, Leerlauf und Ruhezustand (nur Mobilgerät) Adapter – Technische Daten Funktion Technische Daten 45 W Eingangsspannung 100 V AC bis 240 V AC Eingangsstrom 0,6 A (maximal) Eingangsfrequenz...

  • Seite 56: Umgebungsbedingungen

    Umgebungsbedingungen Funktion Technische Daten Temperaturbereich -29 °C bis 63 °C (20 °F bis 145 °F) — Betrieb Temperatur — -51°C bis 71°C (-60°F bis 160°F) Lagerung Relative 10 % bis 90 % (nicht-kondensierend) Luftfeuchtigkeit (maximal) — Betrieb Relative 5 % bis 95 % (nicht-kondensierend) Luftfeuchtigkeit (maximal) —...

  • Seite 57: System-Setup

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: •...

  • Seite 58: Navigation

    Tasten Navigation Pfeil nach unten Weiter zum nächsten Feld. Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Weiter zum nächsten Fokusbereich. ANMERKUNG: Nur für den Standard- Grafikbrowser.

  • Seite 59: Optionen Des Bildschirms „System Configuration" (Systemkonfiguration)

    Option Beschreibung Boot Sequence Boot Sequence Ermöglicht das Ändern der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht. Die Optionen sind: • Windows Boot Manager Standardmäßig sind die Optionen aktiviert. Boot List Options Hiermit können Sie die Optionen der Startliste ändern. •...
  • Seite 60 Option Beschreibung Wenn der USB-Anschluss aktiviert ist, wird das an diesem Anschluss angeschlossene Gerät aktiviert und für das Betriebssystem zur Verfügung gestellt. Wenn der USB-Anschluss deaktiviert ist, kann das Betriebssystem das dort angeschlossene Gerät nicht erkennen. Die Optionen sind: • Enable USB Boot Support (Unterstützung von Laden bei USB-Anschluss aktivieren) Diese Option ist standardmäßig aktiviert.

  • Seite 61: Bildschirm Optionen

    Option Beschreibung • Never (Nie) Keyboard Backlight Die Option „Keyboard Backlight with Battery“ (Tastatur-Hintergrundbeleuchtung bei Akkubetrieb) wirkt sich nicht Timeout on Battery auf die eigentliche Funktion der Tastaturbeleuchtung aus. Die Tastaturbeleuchtung unterstützt auch weiterhin die verschiedenen Beleuchtungsstufen. Die Optionen sind: •...

  • Seite 62: Optionen Des Bildschirms „Security" (Sicherheit)

    Optionen des Bildschirms „Security“ (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). ANMERKUNG: Vor dem Einrichten des System- und Festplattenkennworts müssen Sie das Administratorkennwort festlegen. Durch Löschen des Administratorkennworts werden auch das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Kennwortänderungen sind sofort wirksam.
  • Seite 63 Option Beschreibung Sie können festlegen, ob das „Trusted Platform Module“ für das Betriebssystem sichtbar ist. Die Option ist: • TPM on (TPM ein) Diese Option ist standardmäßig ausgewählt. • Clear (Löschen) • PPI Bypass for Enable Commands (PPI-Kennwortumgehung für aktivierte Befehle) Diese Option ist standardmäßig ausgewählt.

  • Seite 64: Secure Boot

    Secure Boot Option Beschreibung Secure Boot Enable Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). • Deaktiviert • Enabled (Aktiviert) Standardeinstellung: Enabled (Aktiviert). Expert Key Die Sicherheitsschlüssel-Datenbanken können nur bearbeitet werden, wenn sich das System im Management benutzerdefinierten Modus befindet.

  • Seite 65: Optionen Des Bildschirms „Performance" (Leistung)

    Optionen des Bildschirms „Performance“ (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. Diese Option ist standardmäßig aktiviert. Hiermit können Sie die Multi Core-Unterstützung für den Prozessor aktivieren oder deaktivieren.
  • Seite 66 • Standard (Standard) — Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnellladevorgang) — Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. • Primarily AC use (Primär Wechselstrom verwenden) Erweitert die Lebensdauer des Akkus für Benutzer, die ihr System eingesteckt an einer externen Stromquelle betreiben.

  • Seite 67: Post-Funktionsweise

    • Standard (Standard) — Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnellladevorgang) — Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. • Primarily AC use (Primär Wechselstrom verwenden) Erweitert die Lebensdauer des Akkus für Benutzer, die ihr System eingesteckt an einer externen Stromquelle betreiben.
  • Seite 68 Option Beschreibung Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination „Fn+Esc“ für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln. Wenn Sie diese Option deaktivieren, können Sie für das primäre Verhalten dieser Tasten nicht dynamisch zwischen den Standard- und sekundären Funktionen wechseln. Dies sind die möglichen Optionen: •...

  • Seite 69: Verwaltungsfunktionen

    Verwaltungsfunktionen Option Beschreibung USB-Bereitstellung Ermöglicht das Aktivieren oder Deaktivieren der Bereitstellung des Intel AMT auf einem USB-Speichergerät. Enable USB Provision (USB-Bereitstellung aktivieren) Diese Option ist standardmäßig nicht ausgewählt. MEBx Hotkey Hiermit können Sie festlegen, ob die Funktion „MEBx-Hotkey“ während des Systemstarts aktiviert werden soll. Enable MEBx Hotkey (MEBx-Hotkey aktivieren).

  • Seite 70: Maintenance

    Maintenance Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. BIOS Downgrade Ermöglicht die Steuerung des Flash-Vorgangs für die Aktualisierung der Systemfirmware auf ältere Versionen. Die Optionen sind: Allows BIOS Downgrade (Ermöglicht BIOS-Downgrade) Diese Option ist standardmäßig aktiviert.
  • Seite 71 Option Beschreibung SupportAssist OS Aktivieren oder Deaktivieren des Systemstartverlaufs für den Unterstützungsassistenten des Betriebssystem- Recovery Wiederherstellungstools bei bestimmten Systemfehlern. Diese Option ist: • SupportAssist On (Wiederherstellung Ein) Diese Option ist standardmäßig aktiviert. System-Setup...

  • Seite 72: Fehlerbehebung

    • Zum Aufrufen des ePSA (System-Setup) ohne Tastatur müssen Sie das System mit Power (Strom) einschalten. Drücken Sie während des Systemstarts (während das Dell-Logo angezeigt wird) auf die Volume increase (Erhöhen der Lautstärke)-Taste, bis das BOOT- Menü (Systemstartmenü) angezeigt wird.

  • Seite 73: Allgemeine Fehlerbehebung

    Anzeige Anzeigefehler Unterbrechung der RTC- Fehler der Knopfzellenbatterie Stromversorgung PCI/Video PCI-/Grafikkarten-/Chipfehler BIOS-Wiederherstellung 1 Wiederherstellungsimage nicht gefunden BIOS-Wiederherstellung 2 Wiederherstellungsimage gefunden aber ungültig Allgemeine Fehlerbehebung Tabelle 11. Allgemeine Fehlerbehebung Problem Vorgeschlagene Schritte zur Fehlerbehebung Akkuaufladung Der Akku sollte aufgeladen werden, während das System ausgeschaltet ist, um die Ladezeit zu verkürzen. Benutzer können längere Ladezeiten wahrnehmen, wenn das System eingeschaltet wird und grafikintensive Anwendungen ausgeführt werden.
  • Seite 74 Problem Vorgeschlagene Schritte zur Fehlerbehebung Wenn die LCD-Anzeige ausgebrannte Pixel hat, überprüfen Sie, ob die LCD-Anzeige immer noch den Standardrichtlinien für LCD-Anzeigen entspricht. Klicken Sie hier, wenn Sie ein interner Dell-Benutzer sind. BIOS Wenn Benutzer Probleme bei Verwendung des Tablets haben, können die Probleme BIOS-Einstellungen zurückzuführen sein, die im BIOS/System-Setup falsch konfiguriert wurden.

  • Seite 75: Ökosystem-Zubehör

    Ökosystem-Zubehör Wichtige Anweisungen für die Deinstallation und den Austausch werden erläutert, um sicherzustellen, dass die Außendiensttechniker diese Informationen vor dem Entfernen oder Austauschen von Komponenten berücksichtigen. Themen: • Aktiver Stift • Vorbereitung zur Verwendung des Stifts • Systemunterseitenansicht • Rechte Systemansicht •...

  • Seite 76: Systemunterseitenansicht

    Setzen Sie eine AAAA-Batterie mit dem positiven Pol zur Spitze des Stifts zeigend ein. Bauen Sie die Hülse sicher wieder zusammen. Systemunterseitenansicht Dieser Abschnitt enthält Informationen zur Dockingstation für den Schreibtisch. Rechte Systemansicht Mikrofon Quad Cool-Luftaustrittsöffnung Sicherheitskabeleinschub Ökosystem-Zubehör...

  • Seite 77: Dock-Vorderansicht

    Dock-Vorderansicht Stütze an der Tablet-Rückseite (abnehmbar) Führungsstifte Federkontaktstift-Dock-Anschluss Betriebsanzeige USB 2.0-Anschluss Kopfhörerbuchse Tastatur-Dockingstation Full-Size-Tastatur mit IP-65-Einstufung Ingress Protection (IP)-Einstufungen bestimmen die Grenzwerte für die Wirksamkeit des Schutzes von elektrischen Gehäusen gegen Eindringen. Die Ziffer 65 weist darauf hin, dass die Rugged Tastatur mit einem erhöhten Schutz vor Staub und Wasserstrahlen mit niedrigem Druck verstärkt wurde.

  • Seite 78: Ein-/Ausschalten Der Tastatur-Hintergrundbeleuchtung Und Einstellen Der Helligkeit

    • • Grün • Blau • Benutzerdefinierte Farbe • Benutzerdefinierte Farbe Der Benutzer kann das Verhalten der Tastatur-Hintergrundbeleuchtung einstellen und die Farben anpassen. Weitere Informationen finden Sie auf der Seite „Backlit Keyboard (Tastatur mit Hintergrundbeleuchtung). Drücken Sie die Tastenkombination <Fn>+<C>, um die verfügbaren Farben für die Hintergrundbeleuchtung anzuzeigen. Ein-/Ausschalten der Tastatur-Hintergrundbeleuchtung und Einstellen der Helligkeit Drücken Sie Fn + <F10>, um die Funktion Hintergrundbeleuchtung zu aktivieren.

  • Seite 79: Dock-Rückansicht

    Fn-Sperrtaste Betroffene Fn-Tasten Fn-Taste ANMERKUNG: Die Fn-Sperrung wirkt sich nur auf diese Tasten aus. Wenn aktiviert, erfordern sekundäre Funktionen kein Drücken der <Fn>-Taste. Führen Sie die folgenden Schritte aus, um die Fn-Sperre zu aktivieren/deaktivieren: Drücken Sie <Fn> + <Esc>. um die Fn-Sperre zu aktivieren. b Die sekundären Funktionen der Tasten in der oberen Reihe werden jetzt durch einen einzigen Druck auf die Tasten wirksam.

  • Seite 80: E/A-Modul

    E/A-Modul Das erweiterte E/A-Modul fügt Ihrem Rugget-Tablet zwei USB 3.1-Anschlüsse und einen Ethernet-Anschluss hinzu. Bei einem Bedarf an zusätzlichen Anschlüssen wird das Modul an der Rückseite des Tablets befestigt. Kann einfach entfernt werden, wenn die zusätzlichen Anschlüsse ist nicht erforderlich sind. Das E/A-Modul erweitert die Funktionalität des Tablets. Das E/A-Modul beinhaltet: •...
  • Seite 81 Ökosystem-Zubehör...
