Milescraft jointpro 1361 Bedienungsanleitung

DRILL

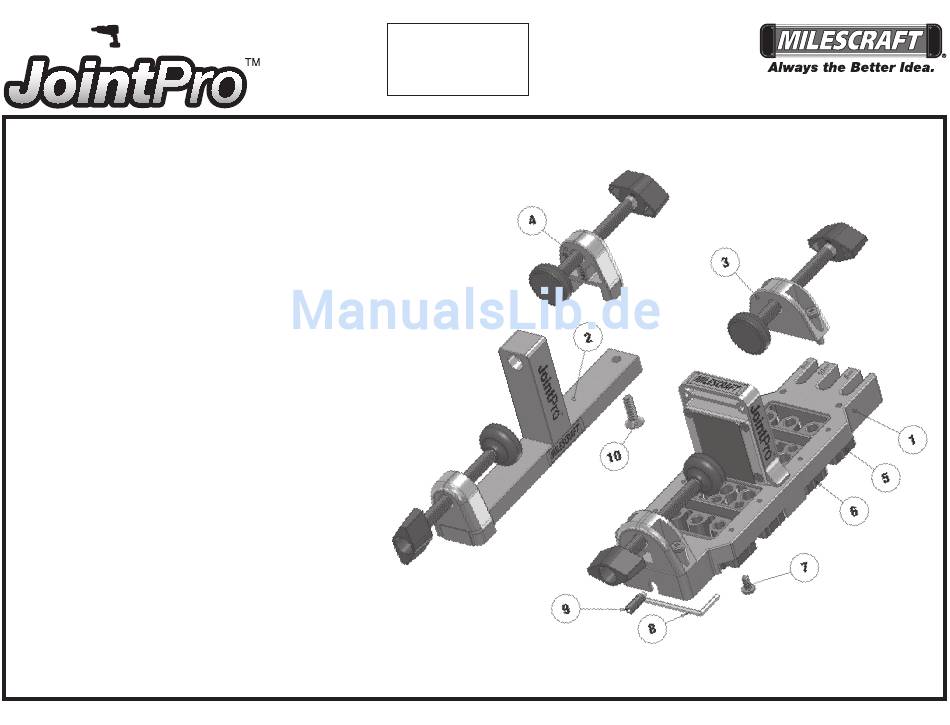

Uebersicht zum JointPro
Duebelgeraet.
1 – Bohrlehre
2 – Brettspanner
3 – Bewegliches Klemmstueck – Bohrlehre
4 – Bewegliches Klemmstueck – Brettspanner
5 – 8 mm Bohrbuchsenblock
6 – 6 mm und 10 mm Bohrbuchsenblock
7 – M5 Flachkopfschraube
8 – Inbusschluessel
9 – M6 Gewindeschraube
10 – M6 Kreuzschlitzschraube
Understanding the jig
1 – Main Body
2 – Offset Body
3 – Moveable Clamp – Main Body
4 – Moveable Clamp-Auxiliary Clamp
5 – 8 mm Drill Guide Bushing Block
6 – 10 mm and 6 mm Drill Guide Bushing Block
7 – M-5 Pan Head Screw
8 – Allen Wrench
9 – M-6 Socket Set Screw (One Each End)
10 – M-6 Flat Head Phillips Screw
© 2013 Milescraft, Inc. • Patent Pending • www.milescraft.com
Familiarización con el posicionador
1 - Cuerpo principal
2 -Abrazadera auxiliar
3 - Abrazadera movible - cuerpo principal
4 - Abrazadera movible - abrazadera auxiliar
5 - Bloque de casquillo de guía de taladro de 8 mm de pulgada
6 - Bloque de casquillo de guía de taladro de 10 mm y 6 mm de pulgada
7 - Tornillo de cabeza troncocónica M-5
8 - Llave Allen
9 - Tornillo de ajuste de cabeza hueca M-6 (uno en cada extremo)
10 - Tornillo Phillips de cabeza plana M-6
Comprendre le gabarit de jointage
1 – Corps principal
2 – Bride auxiliaire
3 – Bride de serrage mobile – Corps principal
4 –Bride de serrage mobile-Bride auxiliaire
5 – Douille de guidage pour le perçage de 8 mm po
6 – Douille de guidage pour le perçage de 10 mm po ou 6 mm po
7 – Vis à tête six pans M-5
8 – Clé Allen
9 – Vis de pression à douille M-6 (une à chaque extrémité)
10 – Vis à tête cruciforme plate M-6
Modell
1361
Model
Modéle
Modelo
