Um den Abstand der Klötze zu ermitteln, wird das Servo aufgeschraubt, das komplette Teil so an den Hauptspant ange-
drückt, dass die beiden Schrauben die Position der Löcher im Spant markieren. Anschließend bohren Sie die Löcher in den
Hauptspant und befestigen mit den Muttern 122 das montierte Teil. Den Durchbruch für das Servogestänge passen Sie an.

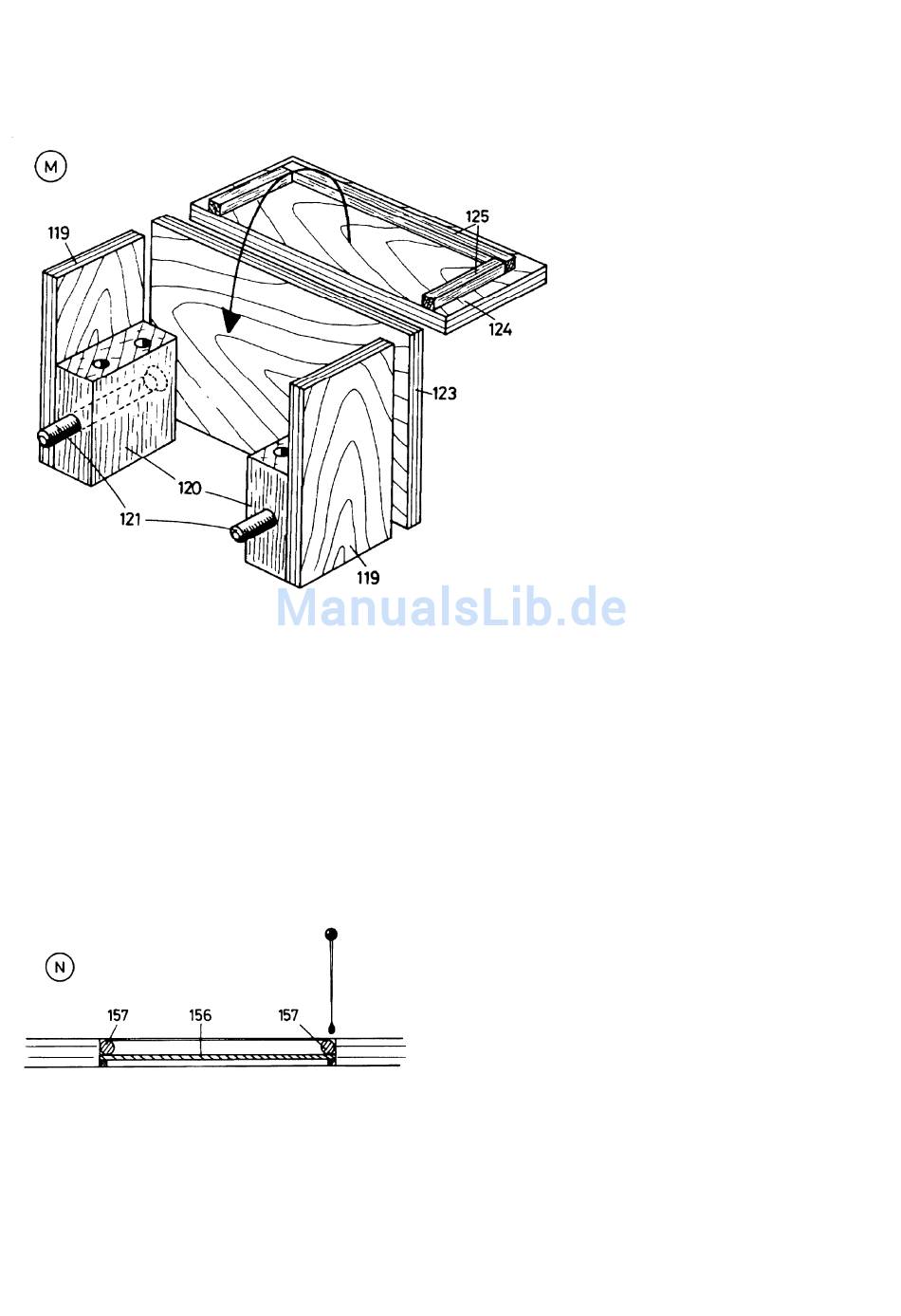

Die komplette Servohalterung herausnehmen, nicht demontieren, die Rückwand 123 anpassen und verleimen gemäß Abb.
M. Halteleiste 125 ankleben, Abdeckung 124 einpassen, nicht ankleben und alles lackieren. Abdeckung 126 aus dem Aba-
Rückbank 140 bis 142 werden verleimt, dürfen aber nicht eingeklebt werden, da sich hinter der Rückbank die RC-Anlage
befindet.
Nach Plan wird der Tisch aus den Teilen 147 bis 150 angefertigt, lackiert und eingeklebt.
Der Sitz im Maschinenraum, Backbordseite, wird aus den Teilen 151 und 152 winklig zusammengeleimt, lackiert und einge-
klebt. Ebenso die Leiter aus den Teilen 153 bis 155 auf der Steuerbordseite.
Bitte beachten Sie jetzt unsere Hinweise zur Behandlung der PVC-Fenster 156 und 157:
Schneiden Sie die Fenster aus, passen Sie sie in die Fensteröffnungen ein, und waschen Sie den Kunststoff mit einem
Haushaltspülmittel ab. Kunststoffe laden sich leicht elektrisch auf. Diese statische Elektrizität kann bewirken, dass der zum
Einkleben benötigte Sekundenkleber verspritzt und sich auf den Scheiben niederschlägt. Um dies zu vermeiden,
sollten Sie nach dem Reinigen die Scheiben abspülen, nicht abtrocknen, sondern auf ein Tuch legen und von allein trock-
nen lassen. Jedes Reiben mit einem Tuch lädt die Fenster wieder elektrisch auf.
ckiert. Lassen Sie bitte dieses Teil gut trocknen!
Legen Sie das fertige Dach auf die Kabinenwände und egalisieren Sie eventuelle Unebenheiten, bevor Sie das Dach mit
Sekundenkleber aufkleben. Benutzen Sie dazu dickflüssigen Sekundenkleber!
Nach dem Plan fertigen Sie die Mastlampe aus den Teilen 159 Lampenfußhalter, 160 Lampenfuß, 161 Haltestift, 162 Lam-
penstange, 163 Lampenpodest, 164 Stangenkopf, 165 Lampenoberteil, 166 Glas, 167 Lampenunterteil, 168 Schirm an, wo-
bei Sie bitte beachten, dass in den Lampenfuß 160 der Haltestift 161 als Verstärkung eingeklebt werden muss. Um die
Legen Sie die Fenster in die auf der Seite liegenden Öffnungen.
Beginnen Sie mit dem Einlegen des PVC-Kabels oben, und ge-
ben Sie stückweise immer nur kleinste Tropfen Sekundenkleber
in die Fuge zwischen Holz und Umrahmung (Abb. N).
Verwenden Sie zum Aufbringen des Klebers eine Stecknadel o.ä.
Die Tülle der Flasche ist viel zu groß für den hier notwendigen
sparsamen Auftrag.
Das Dach 158 wird an den Kanten halbrund geschliffen, grundiert
und die Unterseite farblos lackiert. Die Oberseite wird weiß la-
Seite 8
chiklotz zuarbeiten und gegen den Haupt-
spant 42 und über das Stevenrohr kleben.
Den Ruderstand aus den Teilen 127 und
128 anfertigen, verschleifen, grundieren
und mattschwarz lackieren. Dann schrau-
ben Sie das Ruderrad 129 mit der Schrau-
be 130 an die Konsole.
Aus den Teilen 131 und 132 fertigen Sie
die Abdeckung für das Stevenrohr an, la-
ckieren diese und kleben sie auf den Plich-
tboden.
Die Sitzbankstützen 133 werden verputzt,
lackiert und nach Plan links und rechts am
Plichtboden und den Kabinenseitenteilen
angeleimt. Unten an die Sitzfläche 136 kle-
ben Sie an der schrägen Seite die beiden
Halterungen 137 als Auflagefläche für die
Sitzfläche 141 an. Die Teile für die Sitz-
bänke 134, 135, 138 bis 146 werden ver-
putzt, eingepasst und lackiert. Die Teile
143 bis 146 werden rot lackiert (Lederimi-
tation). Die beiden Seitenbänke werden
nun der Reihenfolge der Nummerierung
entsprechend angeleimt. Die Teile der
© Krick Modelltechnik Knittlingen November 2014
