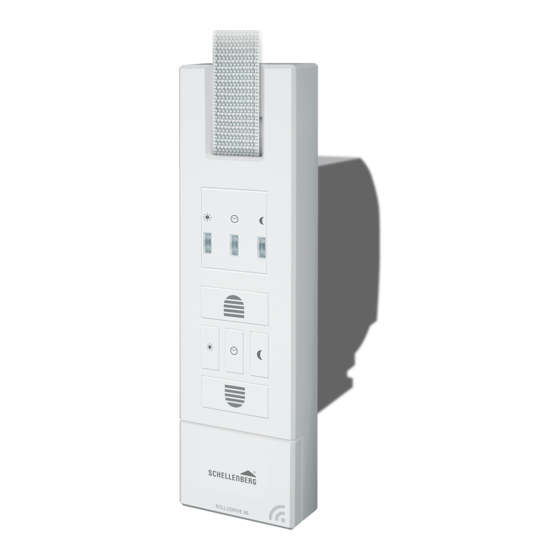

schellenberg RolloDrive 65 PREMium Handbuch
  1. Anleitungen
  2. Marken
  3. schellenberg Anleitungen
  4. Gleichstromantriebe
  5. RolloDrive 65 PREMium
  6. Handbuch

schellenberg RolloDrive 65 PREMium Handbuch

Vorschau ausblenden Andere Handbücher für RolloDrive 65 PREMium:
Inhaltsverzeichnis

Werbung

Quicklinks

RolloDRive 65 PReMiuM
22767
De
De

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg RolloDrive 65 PREMium

Inhaltszusammenfassung für schellenberg RolloDrive 65 PREMium

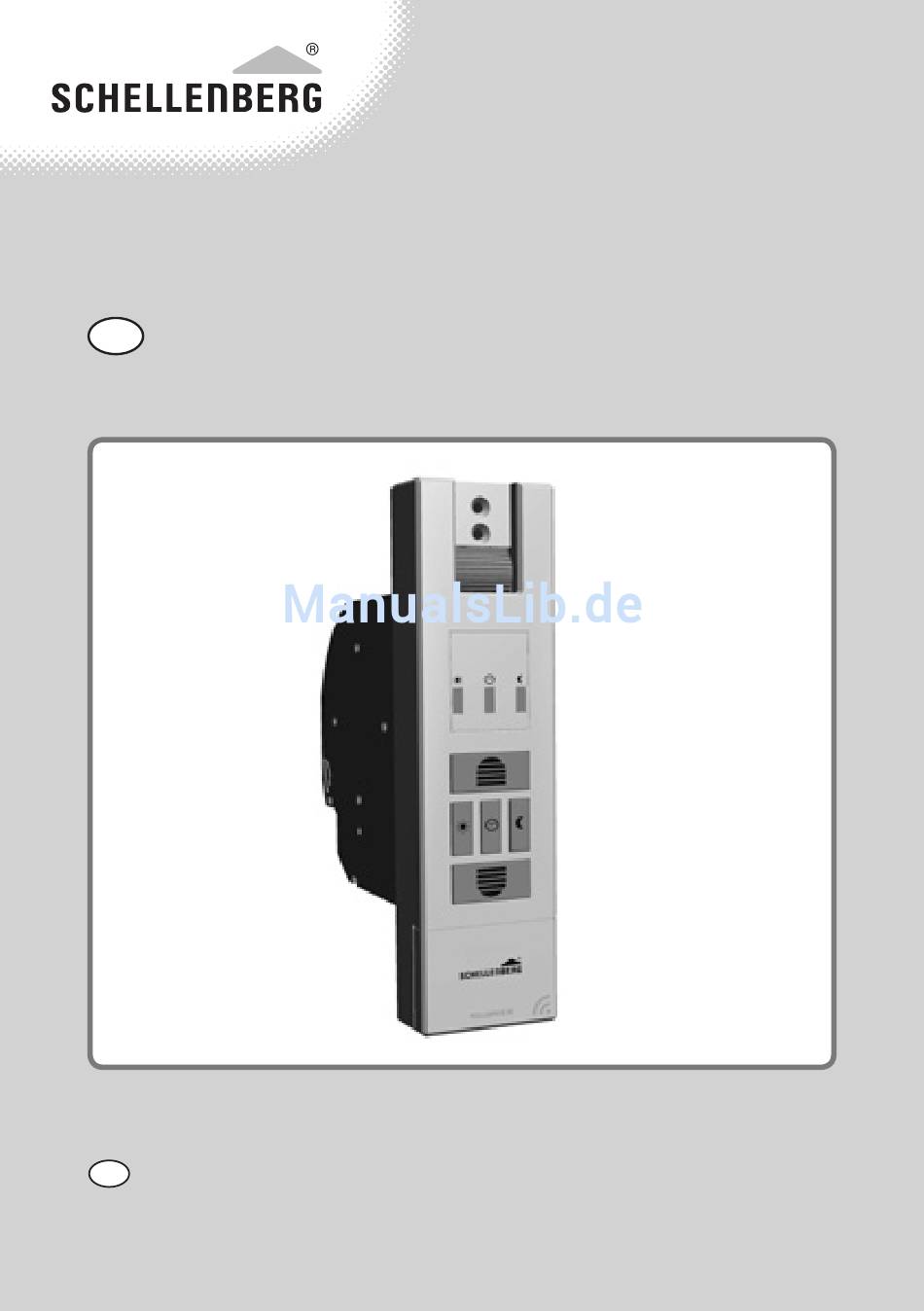

  • Seite 1 RolloDRive 65 PReMiuM 22767...

  • Seite 3: Inhaltsverzeichnis

    Funk-Handsender mit Rollodrive 65 PREMIUM koppeln ������������������������������ Weitere Funk-Handsender koppeln ��������������������������������������������������������������� Werksreset ����������������������������������������������������������������������������������������������������� Urheberrechtlich geschützt, 2014, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt unD hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�...

  • Seite 5: Ce-Erklärung Und Konformität

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 6: Technische Daten

    Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft� Dadurch vermeiden Sie unnötige Reibung und Verschleiß� technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 watt leistung stand-by...
  • Seite 7 hinweise: Nach einem Netzausfall bleiben die eingestellten Schaltzeiten erhalten� Sobald die Stromversorgung wieder da ist, werden Öffnungs- und Schließzeiten wieder ausgeführt� Allerdings um die Dauer des Stromausfalls versetzt� Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation� Aufgrund von bauseitigen Gegebenheiten können die Werte abweichen� Verwenden Sie das Produkt nur mit Rollladengurten der in der Tabelle „Tech- nische Daten“...

  • Seite 8: Abmessungen

    aBMessunGen 185 mm 132 mm 165 mm 210 mm 139 mm 34 mm 59 mm...

  • Seite 9: Benötigte Werkzeuge

    1,50 m (Wird nicht benötigt!)

  • Seite 10: Produkterklärung

    PrODuKterKläunG Befestigungslöcher Umlenkrolle Gurteinlass Getriebeentriegelung Wickelfachabdeckung Entriegelungsklammer Wickelrad Haken für Gurtband Anschluss für Netzleitung Kabelkanal Anschluss für Sonnensensor...

  • Seite 11: Tastenerklärung

    tastenerKlärunG leD sonne leD uhr leD Mond taste auffahrt Rollladen fährt aufwärts oder stoppt� taste sonne Schaltet die Sonnen-Funktion ein oder aus� taste uhr Schaltet die Zeitautomatik ein oder aus� taste Dämmerung Schaltet die Dämmerungs-Funktion ein oder aus� taste abfahrt Rollladen fährt abwärts oder stoppt�...

  • Seite 12: Montage

    a MOntaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 13 23 mm...
  • Seite 17 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 19 Die Entriegelungsklammer einstecken und durchge- drückt halten�...
  • Seite 20 Mindestens 1 Umdrehung wickeln, damit sich der Gurt nicht mehr vom Befestigungs- haken löst�...
  • Seite 21 Die Abdeckplatte immer nach unten wegziehen und von unten aufschieben�...
  • Seite 22 2 3 0 V / 5 0...
  • Seite 23 1 – 2 x 1 – 2 x...

  • Seite 24: B Endlagen Einstellen

    B enDlaGen eInstellen 90 % 2 sec� 100 % Tippen/ Tippbetrieb Tippbetrieb Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 25 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Schritt 25 erneut beginnen�...
  • Seite 26 90 % 2 sec� 100 %...
  • Seite 27 1 sec� 2 sec� 3 sec� 4 sec� 5 sec� ��� Die Bestätigung für die Endlageneinstellung muss innerhalb von 4 Sekunden erfolgen� Geschieht dies nicht, bei Punkt 29 erneut beginnen�...

  • Seite 28: Endlagen Verändern/Korrigieren

    c enDlaGen veränDern/KOrrIGIeren Rollladen in Mittelstellung fahren und die Schritte 25–32 erneut ausführen�...

  • Seite 29: D Manuelle Bedienung

    D Manuelle BeDIenunG...
  • Seite 30 Zum zwischenzeitlichen Stoppen eine belilebige Taste kurz drücken!

  • Seite 31: Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    e autOMatIKBetrIeB: ÖFFnunGs- unD schlIesszeIten eInstellen Die Endlagen müssen eingestellt sein� z�B um 7 Uhr morgens Die Schritte 37 und 38 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� z�B um 22 Uhr abends...

  • Seite 32: F Hinderniserkennung

    F hInDernIserKennunG Trifft der Rollladen während der Abfahrt auf ein Hindernis, schaltet der ROLLODRIVE 65 PREMIUM ab� Fahren Sie den Rollladen hoch und entfernen Sie das Hindernis�...

  • Seite 33: G Blockiererkennung

    G BlOcKIererKennunG Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet der ROLLODRIVE 65 PREMIUM ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 34: Laufzeitbegrenzung

    h lauFzeItBeGrenzunG max. 4 Minuten max. 4 Minuten min. 12 Minuten min. 12 Minuten Die volle Betriebsbereitschaft ist 60 Minuten 60 Minuten nach 60 Minuten wieder hergestellt�...

  • Seite 35: I Optionales Zubehör: Sonnen- Und Dämmerungssensor

    I OPtIOnales zuBehÖr: sOnnen- unD DäMMerunGssensOr Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar.
  • Seite 36 min� 20 cm...

  • Seite 37: J Einstellen Des Helligkeitswertes - Sonnenfunktion

    J eInstellen Des hellIGKeItswertes – sOnnenFunKtIOn Die Sonnenautomatik wird bei der Übernahme des aktuellen Hellig- keitswerts eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� 2 sec�...

  • Seite 38: Funktionsschaubild Der Sonnenfunktion

    l FunKtIOnsschauBIlD Der sOnnenFunKtIOn ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minunten ununterbrochen erkannt, fährt der Rollladen bis zur Position des Sensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Saugknopf ist freigegeben und misst erneut� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...

  • Seite 39: M Einstellen Des Dämmerungswertes - Dämmerungsfunktion

    M eInstellen Des DäMMerunGswertes – DäMMerunGsFunKtIOn Die Dämmerungsfunktion wird bei der Übernahme des aktuellen Dämmerungswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Dämmerung und die Taste Uhr� Die aktuelle Dämmerung gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Mond kurz auf� Hinweis: 2 sec�...

  • Seite 40: O Funktionsschaubild Der Dämmerungsfunktion

    O FunKtIOnsschauBIlD Der DäMMerunGsFunKtIOn Wird der eingestellte Dämmerungswert für ca� 15 Sekunden erkannt, blinkt die LED Mond und der Rollladen fährt runter� Nach der Abfahrt wird die Dämmerungsfunktion erst nach 19 Stunden wieder aktiv� Der Rollladen fährt im manuellem Betrieb oder zur nächsten, eingestellten Auffahrtzeit wieder nach oben�...

  • Seite 41: P Automatikbetrieb: Manuell- Automatikumschaltung

    P autOMatIKBetrIeB: Manuell- autOMatIKuMschaltunG autOMatIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! Manuell 2 sec� LED Uhr blinkt nach Stromausfall und die gesetzte Öff- nungs- und Schließzeit muss neu eingestellt werden� Nach einer Umstellung der Sommer- und Winterzeit müssen die Öffnungs- und Schließ- zeiten manuell aktualisiert werden�...

  • Seite 42: Q Optionales Zubehör: Funk-Handsender / -Zeitschaltuhr

    Q OPtIOnales zuBehÖr: FunK-hanDsenDer / -zeItschaltuhr 20015 20019 20016 20020 20031 20032...

  • Seite 43: Funk-Handsender Mit Rollodrive 65 Premium Koppeln

    FunK-hanDsenDer MIt rOllODrIve 65 PreMIuM KOPPeln 4 sec� Durch das Drücken der beiden Tasten wird der Rollodrive 65 PREMIUM in den Program- miermodus versetzt� Ab diesem Zeitpunkt muss innerhalb 10 Sekunden der Funk-Handsen- der gekoppelt werden (Schritte 60 bis 65)� Sind 10 Sekunden vergangen ohne den Funk- Handsender zu koppeln, muss der Rollodrive 65 PREMIUM durch das Wiederholen des Schrittes 60 erneut in den Programmiermodus versetzt werden�...

  • Seite 45: Weitere Funk-Handsender Koppeln

    s weItere FunK-hanDsenDer KOPPeln 1- 5 1- 5 Die Kanalauswahl fällt beim Funk-Handsender 1 Kanal weg�...
  • Seite 46 Daten werden übertragen�...

  • Seite 47: Werksreset

    Es können bis zu 5 Funk-Handsender gekoppelt werden� t werKsreset 4 sec� Alle 4 Tasten gleichzeitig gedrückt halten� Zur Bestätigung blinken alle 3 LED-Leuchten� Die Werksein- stellung wurde hergestellt und alle vorgenommenen Einstellungen wurden gelöscht�...
  • Seite 48 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes, wenden Sie sich bitte an unseren Kunden-Service� alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
