Baustufe 16
Teile sind
in Beutel I
Alu-
Chassis
Schraube
4x14

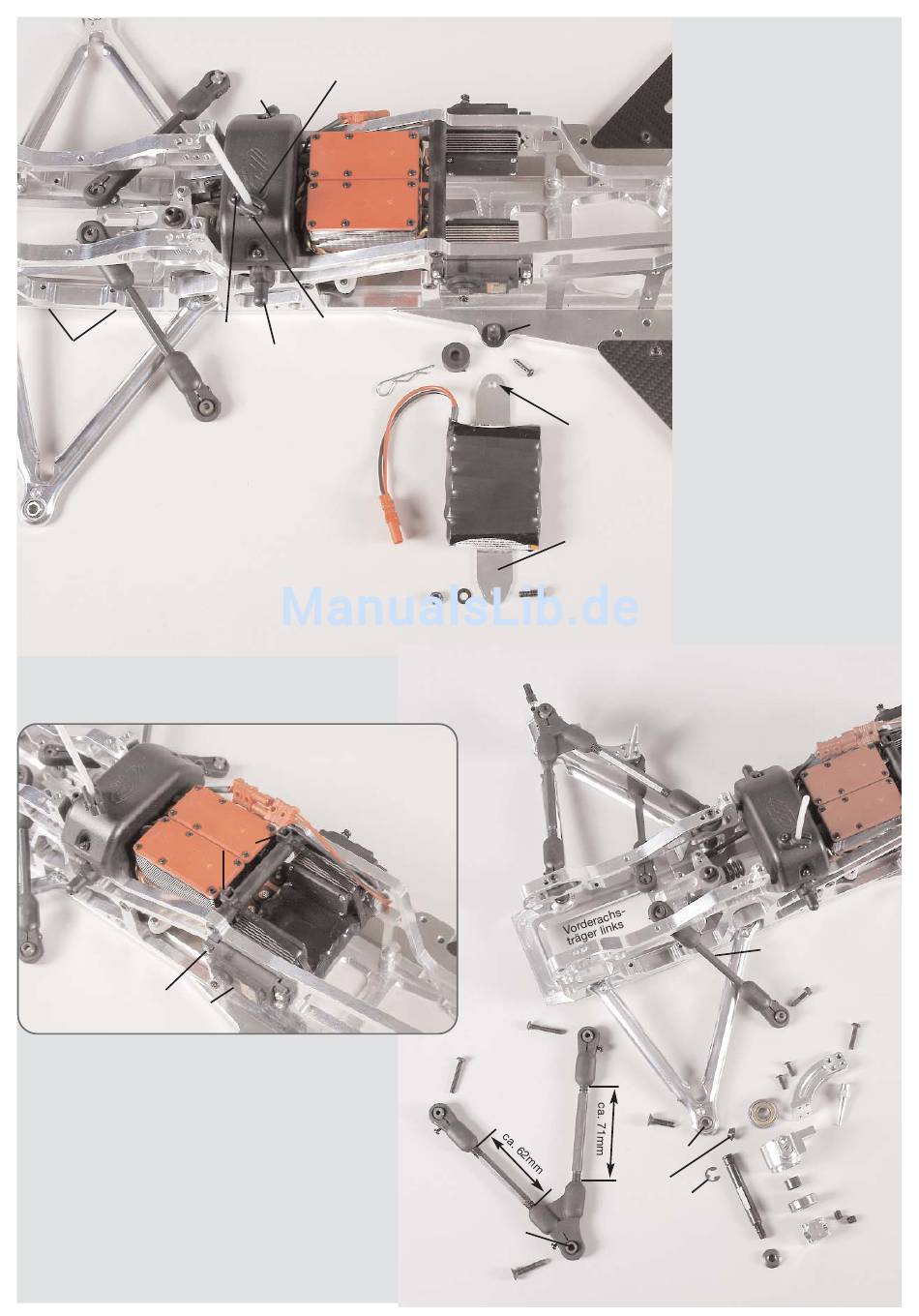

Es werden 3 Möglichkeiten angeboten den Empfängerakku zu befes-
tigen:
1. Empfängerakku nach Abb. 16a von unten am Gas-Brems-Servo und
Brems-Servo mit Kabelbinder befestigen.
2. Empfängerakku mit Klebeband an der Alu-Akkuhaltestrebe F1 mit-
tig befestigen. Alu-Akkuhaltestrebe F1 unter dem Gas/Brems-Servo
und Brems-Servo mit M4x14 Linsenschrauben, Scheiben Ø 4,3 und M4
Stopp-Muttern auf beiden Seiten des Alu-Chassis montieren.
3. Die Befestigungslöcher der Alu-Akkuhaltestrebe F1 auf beiden Sei-
ten auf 7mm aufbohren und Empfängerakku mit Klebeband an der Alu-
Akkuhaltestrebe F1 mittig befestigen. Akku/Karosseriebolzen auf bei-
den Seiten des Alu-Chassis mit 2,9x13 Linsenschrauben montieren.
Alu-Akkuhaltestrebe F1 auf den Akku/Karosseriebolzen unter den
Gas/Brems-Servo und Brems-Servo mit Dämpfungsgummi und Ka-
rosserieklammer befestigen.
Tipp: Die 3. Einbauart des Empfängerakkus ermöglicht ein schnelles
Wechseln des Empfängerakkus.
Kabelbinder
Schraube
Gas-Brems-
2,5x12
Servo
Sicherungsscheibe in die zweite Nut der Antriebsachsen drücken, und
in die mit Kugellager bestückten Alu-Achsschenkel nach Abb.17 drü-
cken, danach Felgenvierkantmitnehmer 14mm mit dem Absatz zum
Lager zeigend mit M6x6 Gewindestiften auf den Flächen der Antriebs-
achse montieren. Alu-Lenkhebel mit M3x10 Linsenschrauben an die
Alu-Achsschenkel montieren. Alu-Achsschenkel mit M5x20 Senk-
schrauben und Kegelscheibe (dünne Seite zur Kugel-Buchse) zwischen
Alu-Achsschenkel und Alu-Querlenker vorne unten montieren. Vor-
montierte obere Querlenker mit M4x25 Linsenschrauben an Vorder-
achsträger montieren. Obere Querlenker mit M5x25 Senkschrauben
an den Alu-Achsschenkeln außen montieren. Alu-Lenkanschläge mit
M4x18 Linsenschrauben an den Alu-Lenkhebeln in die vordere äuße-
re Gewindebohrung montieren. Spurstangen mit M4x14 Zylinder-
schrauben an den Alu-Lenkhebeln in die hintere innere Gewindeboh-
rung montieren.
Tipp: Einbaurichtung der oberen Querlenker beachten, die kürzere Sei-
te nach vorne montieren. Alu-Achsschenkel vorne sind deachsiert, die
Seite mit den zwei Gewindelöchern nach oben montieren.
Empfängerbox
Antennenrohr
Antennenrohr-
Schraube
halter
2,9x16
Schraube
Schraube
2,9x9,5
2,9x19
Karosserie-
befestigung
Karosserie
klammer
Baustufe 16a
Teile sind
in Beutel I
Brems-Servo
Empfänger
akku
Brems-Servo
Gas-Brems-
Servo
Akku-/
Karosserie
Dämpfungs
bolzen
gummi
Schraube
2,9x13
Bei Verwendung der 3.
Empfängerbefestigung
Alu-Akkuhaltestrebe
Empfänger
F1 auf 7mm aufbohren
akku
Alu-
Akkuhalte
strebe F1
Scheibe
Ø 4,3
Schraube
4x14
Stopp-
Mutter M4
Baustufe 17
Teile sind
in Beutel G+H
Schraube
4x25
Schraube
4x25
Querlenker
vo. ob. li.
montiert
Schraube
2,9x13
Schraube
5x25
Vorderachträger links mit M4x14
Senkschrauben am Alu-Chassis und
Alu-Frontchassis montieren.
Servo-Befestigungsstreben
4,2x16 Senkschrauben am Vorder-
achsträger links befestigen.
Distanzbolzen mit 4,2x19 Senk-
schraube am Vorderachsträger links
befestigen.
Gas-Brems-Servo und Brems-Servo
mit M2,5x12 Linsenschrauben an den
Vorderachsträger montieren.
Antennenbohrung im Deckel der
Vorderachs-
Empfängerbox mit 3mm aufbohren
träger links
und Antennenhalter mit 2,9x19 Lin-
senschraube am Empfängerboxde-
ckel montieren. Antennenrohr durch
den Antennenrohrhalter stecken und
mit 2,9x9,5 Linsenschraube klemmen.
Zur Durchführung der Servokabel an
einer geeigneten Stelle zwischen Box-
Schraube
4x14
Unterteil und Oberteil ein Loch mit ca.
Ø10mm ausschneiden. Box-Unterteil
auf die Karosseriebefestigungen le-
gen, alle Servokabel, Akkukabel an
den Empfänger anschließen und auf
Funktion überprüfen. Antennenkabel
durch die Bohrung des Empfänger-
box-Oberteils und das Antennenrohr
einführen. Jetzt die Kabelreste der
Servos in der Empfängerbox ver-
stauen, Empfängerbox-Unterteil und
Oberteil mit 2,9x16 Linsenschrauben
an den Karosseriebefestigungen
montieren.
Tipp: Empfängerbox-Unterteil etwas
mit Schaumstoff auslegen, um den
Empfänger vor Erschütterungen zu
schützen.
Schraube
3x10
Kugellager
8x22x7
Schraube
5x20
Kugel-
Buchse
Kegel-
scheibe
Sicherungs-
scheibe Ø 5
Antriebs-
achse
Radmutter M6
mit
Spurstange
montiert
Schraube
4x14
Schraube
4x18
Alu-
Lenk
hebel
Alu-
Lenkan
schlag
Alu-
Achsschenkel
deachs. links
Distanz
buchse
Gewinde-
stift 6x6
Felgen-
vierkant
14mm
