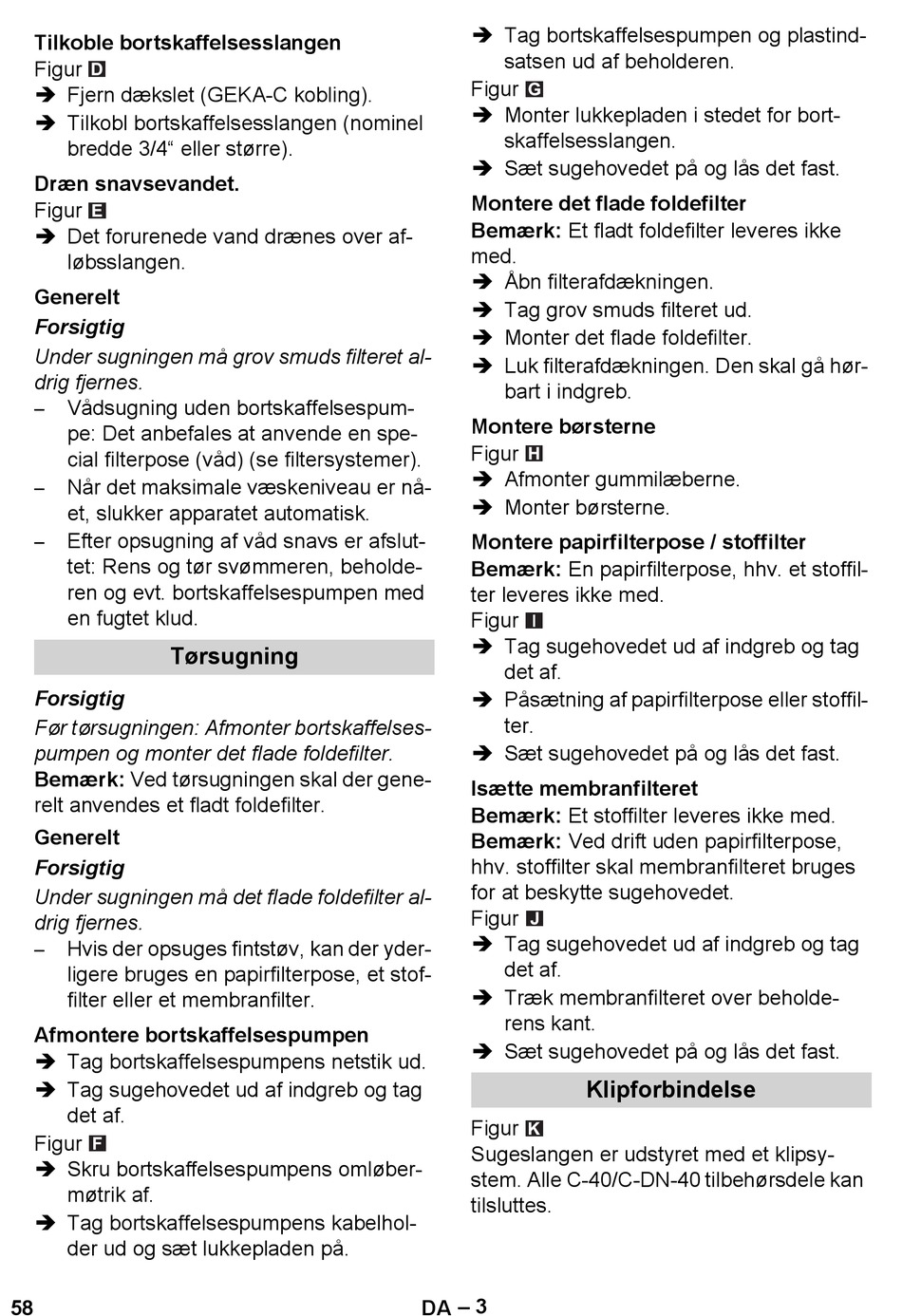

Kärcher NT 611 Eco K Originalbetriebsanleitung Seite 58

Tilkoble bortskaffelsesslangen
Figur
 Fjern dækslet (GEKA-C kobling).
 Tilkobl bortskaffelsesslangen (nominel
bredde 3/4" eller større).
Dræn snavsevandet.
Figur
 Det forurenede vand drænes over af-
løbsslangen.
Generelt
Forsigtig
Under sugningen må grov smuds filteret al-
drig fjernes.
Vådsugning uden bortskaffelsespum-
–
pe: Det anbefales at anvende en spe-
cial filterpose (våd) (se filtersystemer).
Når det maksimale væskeniveau er nå-
–
et, slukker apparatet automatisk.
Efter opsugning af våd snavs er afslut-
–
tet: Rens og tør svømmeren, beholde-
ren og evt. bortskaffelsespumpen med
en fugtet klud.
Tørsugning
Forsigtig
Før tørsugningen: Afmonter bortskaffelses-
pumpen og monter det flade foldefilter.
Bemærk: Ved tørsugningen skal der gene-
relt anvendes et fladt foldefilter.
Generelt
Forsigtig
Under sugningen må det flade foldefilter al-
drig fjernes.
Hvis der opsuges fintstøv, kan der yder-
–
ligere bruges en papirfilterpose, et stof-
filter eller et membranfilter.
Afmontere bortskaffelsespumpen
 Tag bortskaffelsespumpens netstik ud.
 Tag sugehovedet ud af indgreb og tag
det af.
Figur
 Skru bortskaffelsespumpens omløber-
møtrik af.
 Tag bortskaffelsespumpens kabelhol-
der ud og sæt lukkepladen på.
58
 Tag bortskaffelsespumpen og plastind-
satsen ud af beholderen.
Figur
 Monter lukkepladen i stedet for bort-
skaffelsesslangen.
 Sæt sugehovedet på og lås det fast.
Montere det flade foldefilter
Bemærk: Et fladt foldefilter leveres ikke
med.
 Åbn filterafdækningen.
 Tag grov smuds filteret ud.
 Monter det flade foldefilter.
 Luk filterafdækningen. Den skal gå hør-
bart i indgreb.
Montere børsterne
Figur
 Afmonter gummilæberne.
 Monter børsterne.
Montere papirfilterpose / stoffilter
Bemærk: En papirfilterpose, hhv. et stoffil-
ter leveres ikke med.
Figur
 Tag sugehovedet ud af indgreb og tag
det af.
 Påsætning af papirfilterpose eller stoffil-
ter.
 Sæt sugehovedet på og lås det fast.
Isætte membranfilteret
Bemærk: Et stoffilter leveres ikke med.
Bemærk: Ved drift uden papirfilterpose,
hhv. stoffilter skal membranfilteret bruges
for at beskytte sugehovedet.
Figur
 Tag sugehovedet ud af indgreb og tag
det af.
 Træk membranfilteret over beholde-
rens kant.
 Sæt sugehovedet på og lås det fast.
Klipforbindelse
Figur
Sugeslangen er udstyret med et klipsy-
stem. Alle C-40/C-DN-40 tilbehørsdele kan
tilsluttes.
– 3
DA
