Digitronic
Automationsanlagen GmbH

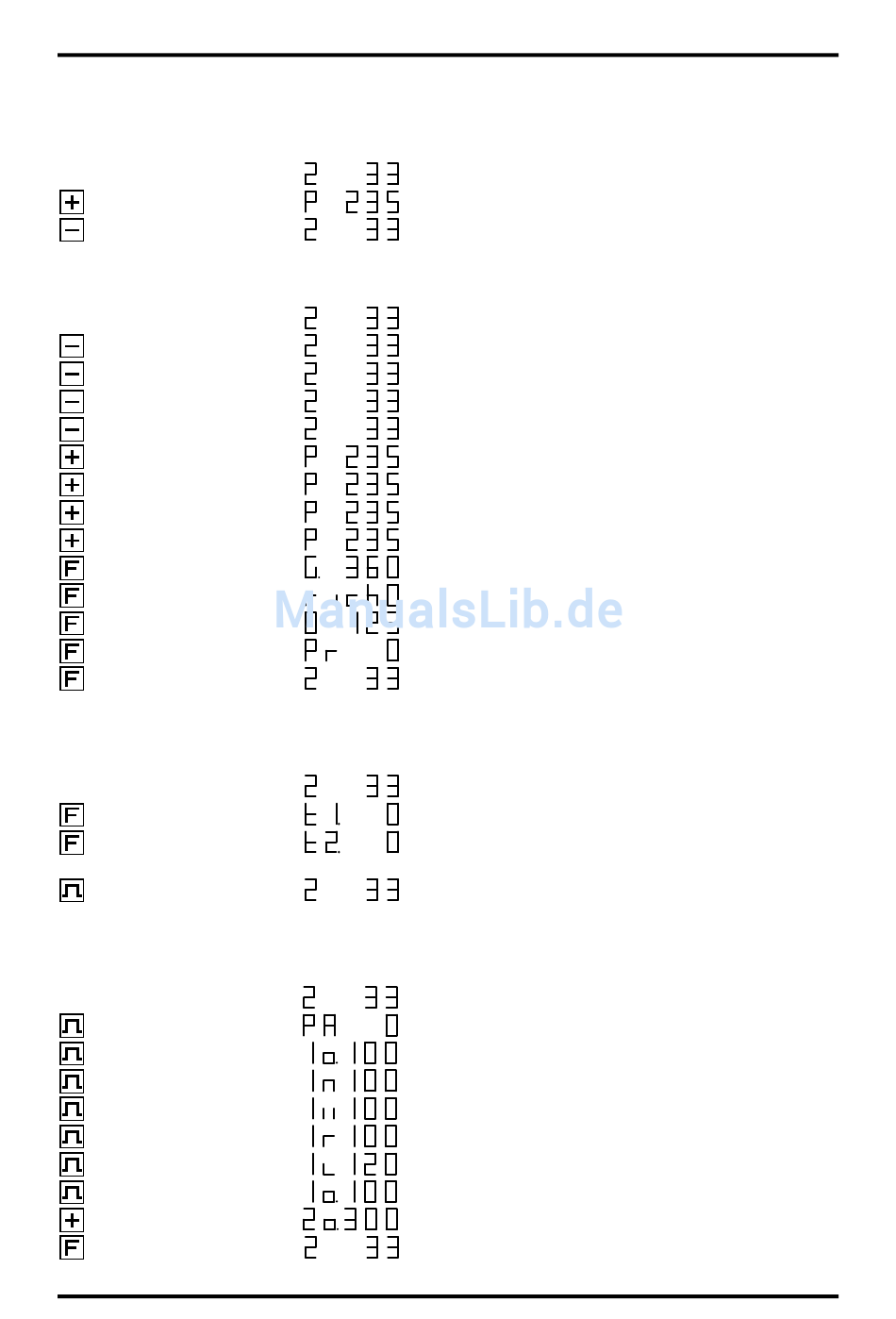

7. Die Bedienung in der Übersicht
7.1. Umschalten der Standardanzeige
Taste kurz drücken
Taste kurz drücken
7.2. Programmierung der Systemkonstanten
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste drücken ca. 2 sec.
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
7.3. Programmierung der Totzeitkompensation
Taste betätigen ca. 2 sec.
Taste kurz betätigen
usw.
Taste kurz betätigen
7.4. Nocken programmieren
Taste drücken ca. 2 sec.
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Taste kurz drücken
Ausgabe: März 17
Digitales Nockenschaltwerk
CamCon DC33/X mit 8 Programmen
Anzeige Geschwindigkeit (U/min.)
Standardanzeige Position
Anzeige Programm und Geschwindigkeit (U/min.)
Anzeige Geschwindigkeit (U/min.)
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Benutzerschlüssel für Systemkonstanten
Winkelcodiererauflösung
Winkelcodierer V/R- Umschaltung
Nullpunktkorrektur
Nockenprogrammiermodus
Anzeige Programm und Geschwindigkeit (U/min.)
(Standardanzeige).
Anzeige Geschwindigkeit (U/min.)
Totzeitkompensation für Ausgang 1
auf Ausgang 2 weiterschalten
Anzeige Programm und Geschwindigkeit (U/min.)
(Standardanzeige).
Anzeige Programm und Geschwindigkeit (U/min.)
Programmanwahl
Ausgang wählen
Nockeneinschaltpunkt suchen ( nur Mode 0)
Vorwahlposition eingeben ( nur Mode 0 )
Einschaltpunkt verschieben
Ausschaltpunkt suchen und verschieben
Ausgang anwählen
nächsten Ausgang wählen
Anzeige Programm und Geschwindigkeit (U/min.)
(Standardanzeige).
Seite: 24
