5. Übersicht des Bedienterminals
.

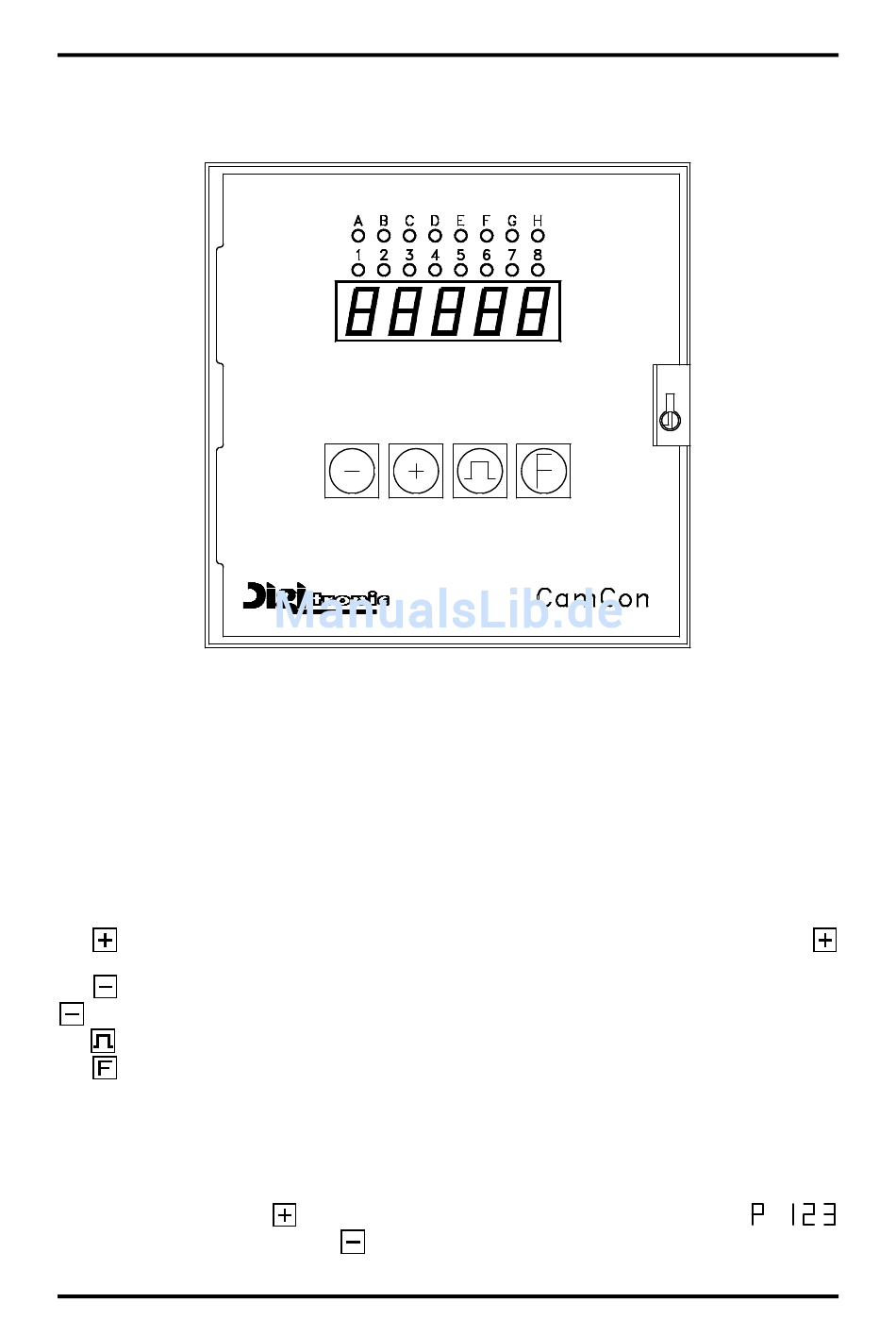

5.1. Vorderansicht CamCon
5.2. Die Ausgangsanzeige
In der Ausgangsanzeige werden die aktuellen Zustände der Ausgänge angezeigt. Leuchtet eine
entsprechende LED, so ist der dazugehörige Ausgang eingeschaltet.
5.3. Die 7-Segmentanzeige
Die Anzeige ist in 2 Bereiche eingeteilt. Das 1. und 2. Segment informieren über den Modus, in dem
man sich gerade befindet, die Segmente 3, 4 und 5 zeigen den zu diesem Modus gehörenden Wert
an.
5.4. Die Tastatur
Die
Taste dient zur Erhöhung der Eingabewerte um den Wert 1. Festhalten (ca. 2 sec.) der
Taste bewirkt ein automatisches Hochlaufen der Eingabewerte.
Die
Taste dient zur Verringerung der Eingabewerte um den Wert 1. Festhalten (ca. 2 sec.) der
Taste bewirkt ein automatisches Runterlaufen der Eingabewerte.
Die
Taste dient zur Einleitung in den Programmiermodus, bzw. zur Modifikation der Eingabeart.
Die
Taste dient zur Einleitung in den Systemmodus, zur Anwahl der Systemkonstanten, bzw. im
Programmiermodus zur Anwahl der Ausgänge.
5.4.1. Anzeige für Position oder Geschwindigkeit
Nach dem Einschalten und nach dem Verlassen der Programmiermodi erscheint in der
7-Segmentanzeige immer die aktuelle Programmnummer und die Umdrehungsgeschwindigkeit in
U/min. Durch Drücken der
Taste wird die Winkelposition des Winkelcodierers, z.B.:
angezeigt. Durch Drücken der
Taste wird die aktuelle Programmnummer und die
Umdrehungsgeschwindigkeit angezeigt.
